自行车轮侧钢板弹簧钩环结构设计

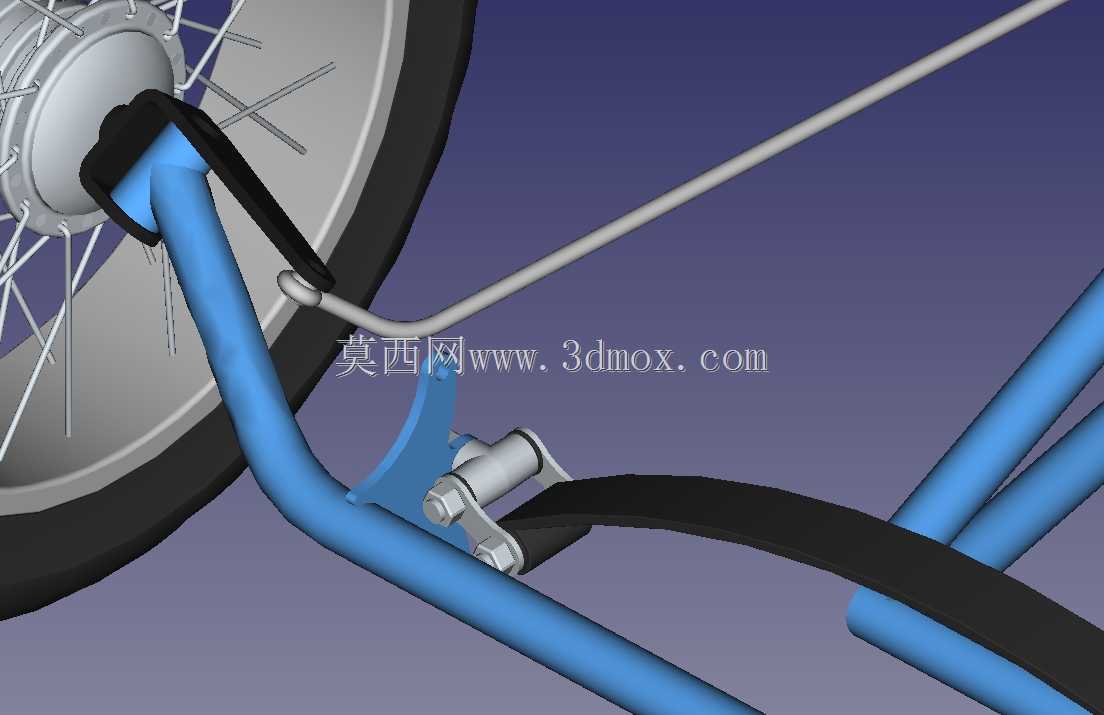

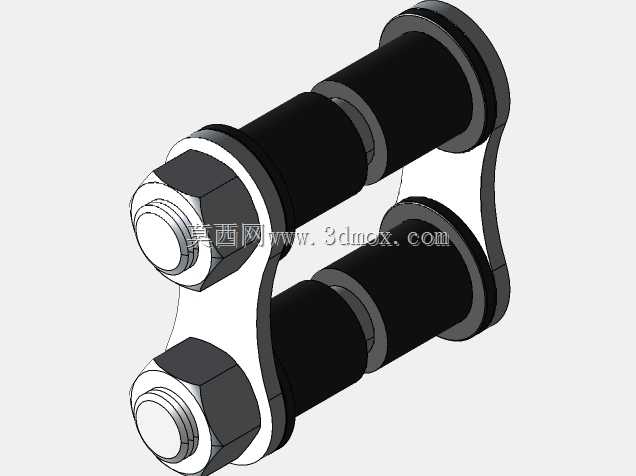

在两轮代步工具的车架与轮组连接区域，这类钩环构件承担着弹性部件的末端限位与载荷传递作用，日常骑行过程中，路面颠簸带来的纵向冲击会先传递至钢板弹簧组，再通过钩环将分散的弹性力疏导至车架后叉安装位，避免弹性部件出现窜动、脱落的失效风险。从实际装车场景来看，该构件多用于通勤类、载货类自行车的后悬挂辅助结构，区别于运动型自行车的纯刚性连接，带钢板弹簧钩环的结构能过滤掉铺装路面细碎颠簸、非铺装路面的小幅冲击，降低骑行者的腰部疲劳感，同时也能减少轮组辐条受到的瞬时冲击载荷，延长轮组的维护周期。设计过程中首先要匹配对应规格的钢板弹簧宽度与厚度，钩环的弯折弧度需要完全贴合弹簧片末端的圆弧轮廓，保证接触区域为面接触而非点接触，避免长期载荷下出现应力集中导致的钩环断裂或弹簧片磨损。本次设计的钩环中心距为1.5英寸，这个尺寸是匹配对应规格后叉安装孔位的核心边界，安装时钩环的两个销轴孔需要与车架吊耳、弹簧末端吊孔保持同轴度偏差不超过0.1mm，否则会出现安装卡滞、骑行过程中构件异响的问题。钩环的卸扣结构采用快拆式设计思路，日常维护时不需要完全拆卸车架连接部件，只需要松开卸扣的锁紧销轴就能完成钢板弹簧的更换或预紧力调整，大幅降低售后维护的操作难度。外形上钩环的弯折处做了大圆弧过渡处理，没有尖锐的棱角，一方面避免安装过程中划伤车架漆面或操作者手部，另一方面也能优化应力分布，让冲击载荷沿着钩环的弧形轮廓均匀传递，不会在弯折处出现应力峰值。钩环与车架蓝色管件的贴合面做了仿形适配，安装后能完全贴附在管件外侧，不会突出于车架轮廓，避免骑行过程中钩环剐蹭到骑行者衣物或者路边障碍物。从功能特性来看，该钩环不仅承担弹簧的连接作用，还能限制弹簧片的侧向位移，当自行车过弯出现侧倾时，侧向载荷会通过钩环传递至车架，避免弹簧片出现侧向滑移导致的悬挂失效。设计时还考虑了不同使用环境的耐候性，钩环的接触区域预留了润滑脂存储槽，长期在潮湿、多尘环境下使用时，存储的润滑脂能减少销轴与钩环之间的磨损，避免出现锈死无法拆卸的问题。安装边界方面，钩环的整体宽度不超过后叉管件的直径，安装后不会干涉轮组的转动空间，与轮胎侧面的安全距离保持在8mm以上，即使轮胎在满载情况下出现小幅形变，也不会与钩环发生摩擦。
