四轮自行车管桁架承载车架结构设计

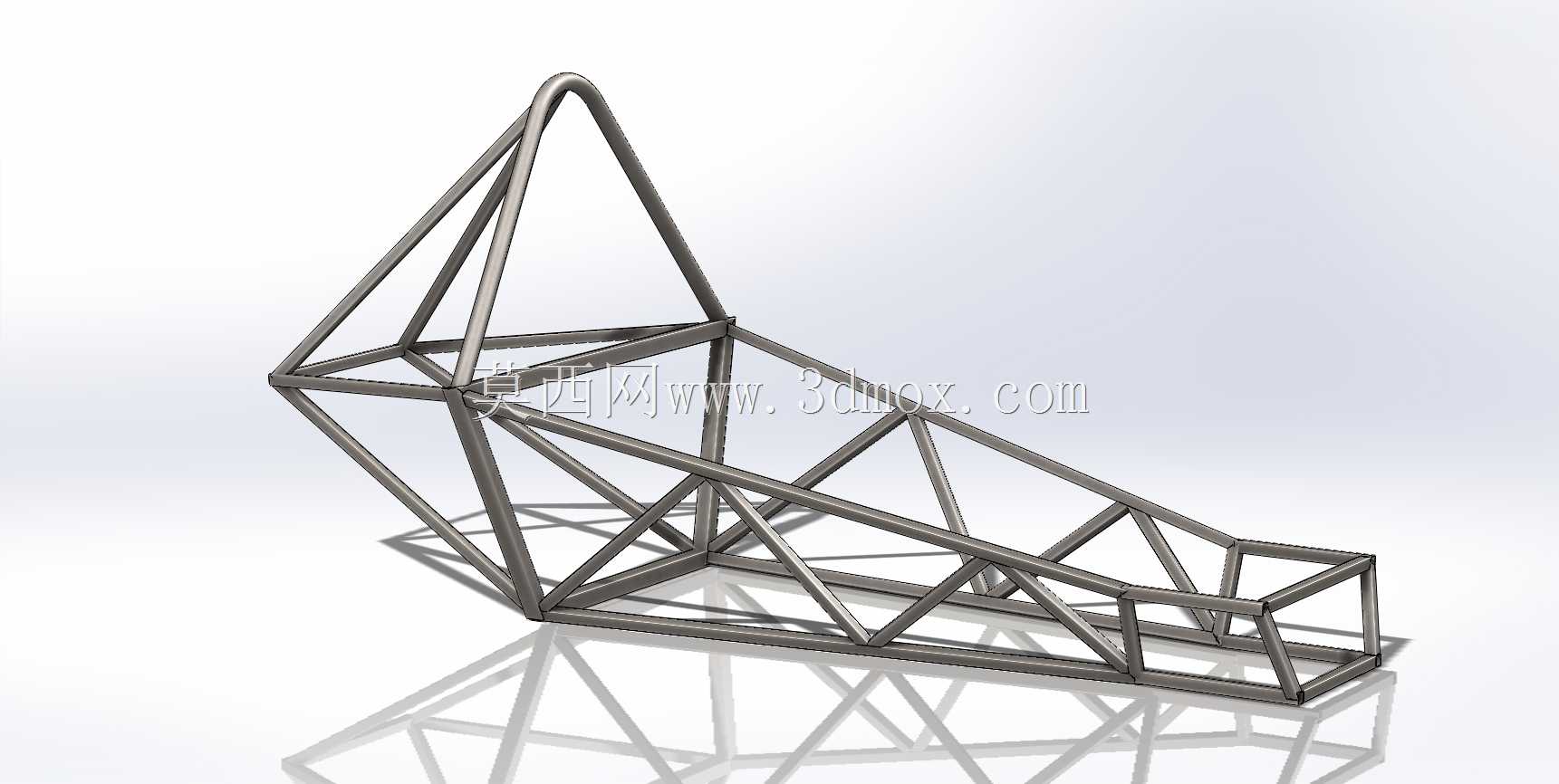

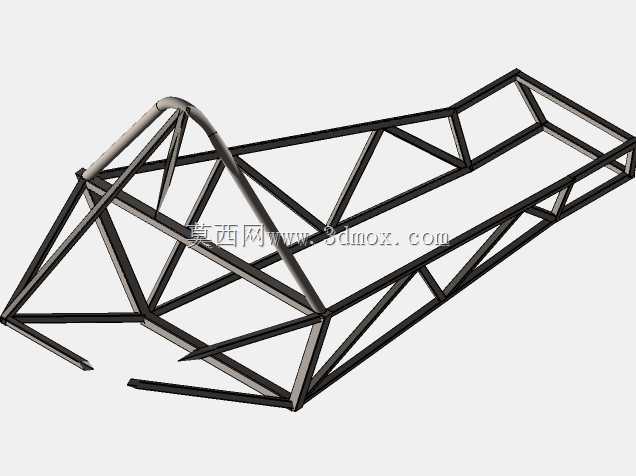

这款管桁架结构车架是面向人力四轮休闲代步车辆开发的核心承载部件，整体采用冷拔薄壁钢管拼接成型，从结构选型阶段就放弃了传统板式冲压焊接车架的方案，转而采用空间桁架构型，核心目标是在严格控制整车自重的前提下，满足四人乘用状态下的静动态承载要求，适配景区观光、社区短途代步、公益捐赠类便民出行车辆的使用场景。从实际使用场景的需求出发，这类四轮自行车的运行路况多为景区平整铺装路面、社区硬化步道，极少面临非铺装路面的大冲击载荷，但需要长期承受乘用人员的持续静载、起步制动的纵向惯性力，以及转向过程中的侧向扭转载荷，因此结构设计上优先保证纵向抗弯、抗扭刚度，同时控制管材规格避免不必要的重量冗余。整体桁架的杆件排布完全遵循力流传递路径规划：车头段的三角锥构型是转向机构、前轮转向桥的安装基座，杆件从转向立轴安装点向后方主承载区呈放射状排布，将前轮受到的地面冲击、转向力矩均匀分散到多根主管上，避免局部应力集中；中段主乘用区采用上下双层弦杆搭配斜向腹杆的布局，斜腹杆的角度经过反复调整，完全避开乘用人员的腿部活动空间，同时将座椅安装点的载荷直接传递到两侧主纵梁，不会出现局部杆件失稳的问题；车尾段的收窄结构是为了适配后轮驱动桥、传动机构的安装边界，预留出链轮、飞轮、制动组件的安装空间，同时尾部的横向连接杆件作为后货架的安装基座，可拓展搭载少量随身物品的承载能力。安装边界层面，车架所有安装点位都预留了标准管材接口，转向桥安装位的同轴度公差控制在0.2mm以内，避免转向过程中出现卡滞；座椅安装点预留了通用的螺栓过孔，可适配不同规格的休闲自行车座椅；后轮轴安装位的开口尺寸匹配标准人力车轴的直径范围，不需要二次加工即可完成装配。结构设计过程中特意对所有杆件的连接节点做了圆弧过渡处理，避免焊接节点处的应力集中，所有外露的管材端口都做了封堵设计，防止长期户外使用过程中管材内部进水锈蚀，延长车架的整体使用寿命。相较于传统的圆管弯制一体式车架，这种桁架结构的零部件拆分度更高，所有杆件都可以通过定尺切割、夹具定位后焊接成型，不需要大型的弯管设备，生产门槛更低，适合小批量的公益项目、便民项目快速落地生产，同时后期维护过程中如果出现单根杆件变形，只需要更换对应杆件即可，不需要整体更换车架，降低全生命周期的使用成本。实际装车验证过程中，这款车架在额定承载四人总重320kg的状态下，满载制动时的纵向变形量小于1mm，转向过程中的侧向扭转变形量控制在0.8mm以内，完全满足休闲代步车辆的刚度要求，同时整体车架重量比同承载能力的板式车架轻40%左右，能有效降低骑行过程中的人力消耗，适配公益捐赠类便民车辆的使用定位。
