手推式往复切割园林割草设备结构

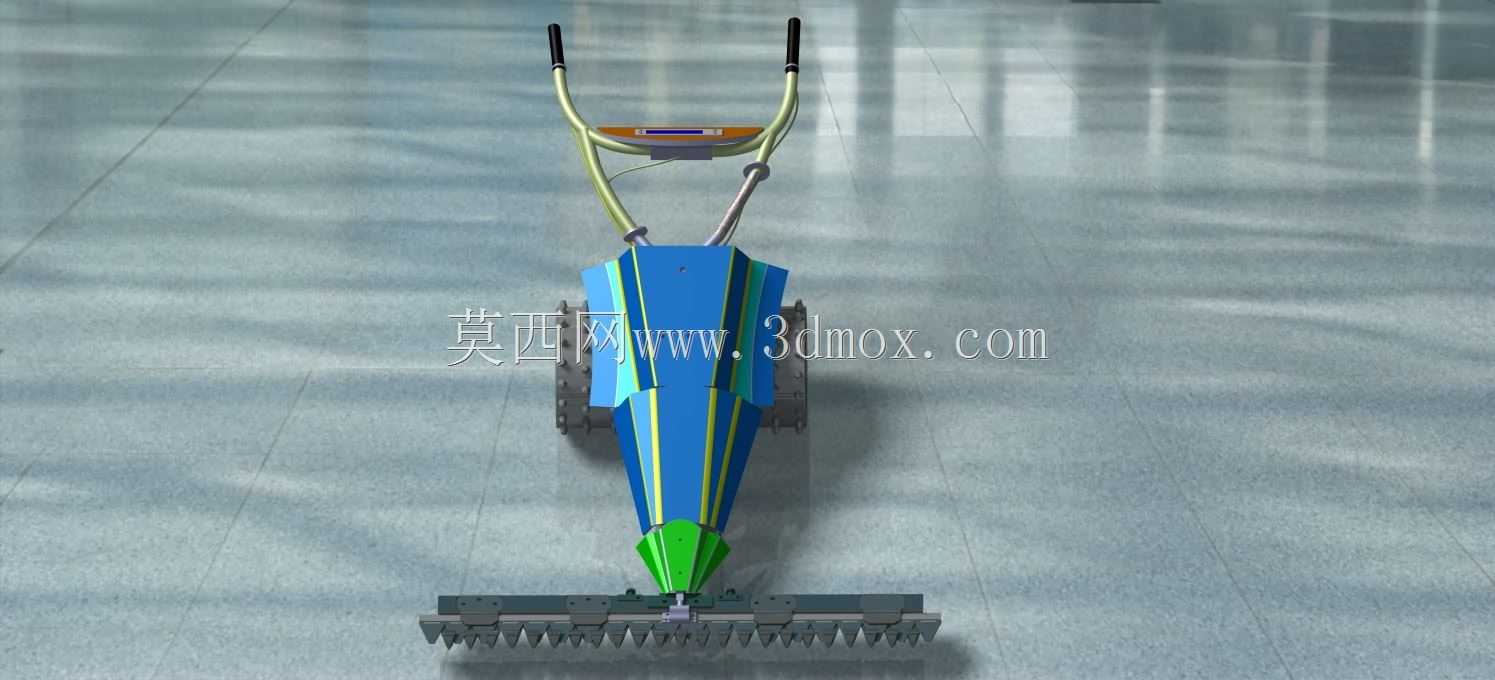

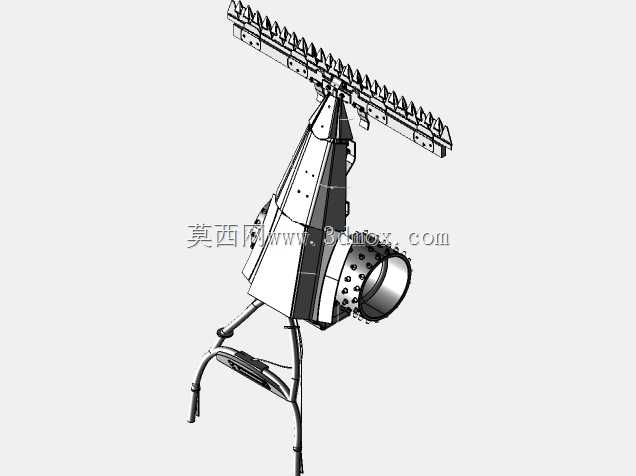

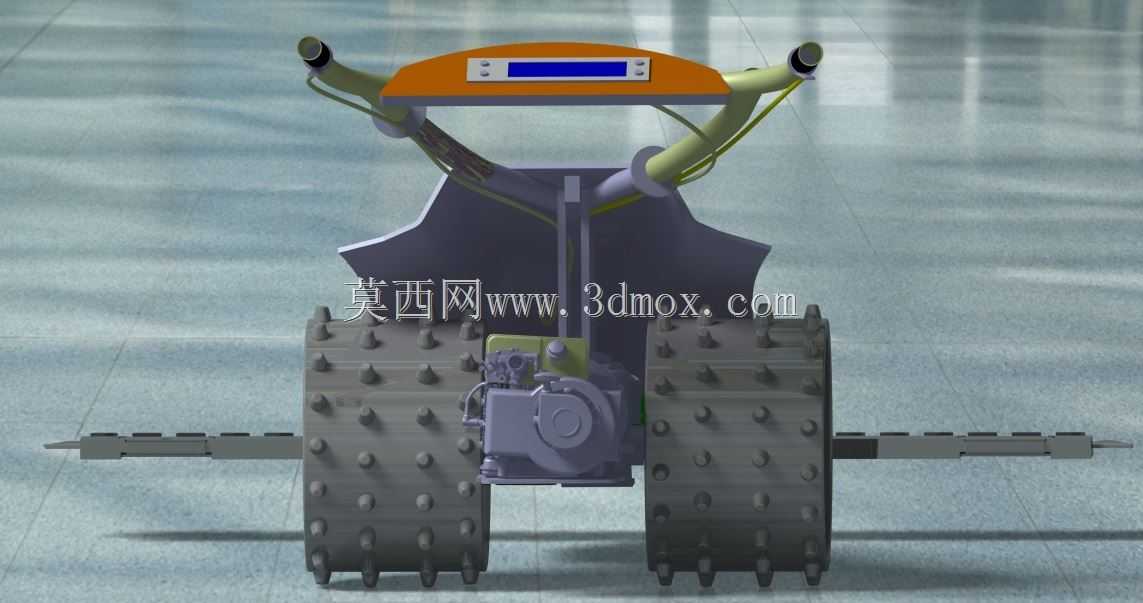

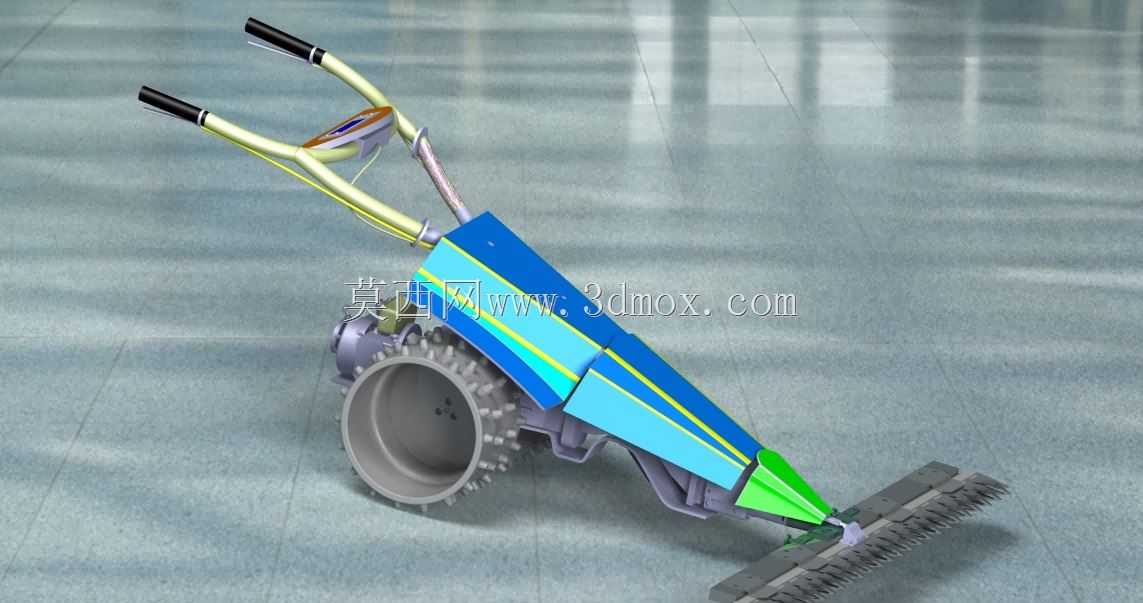

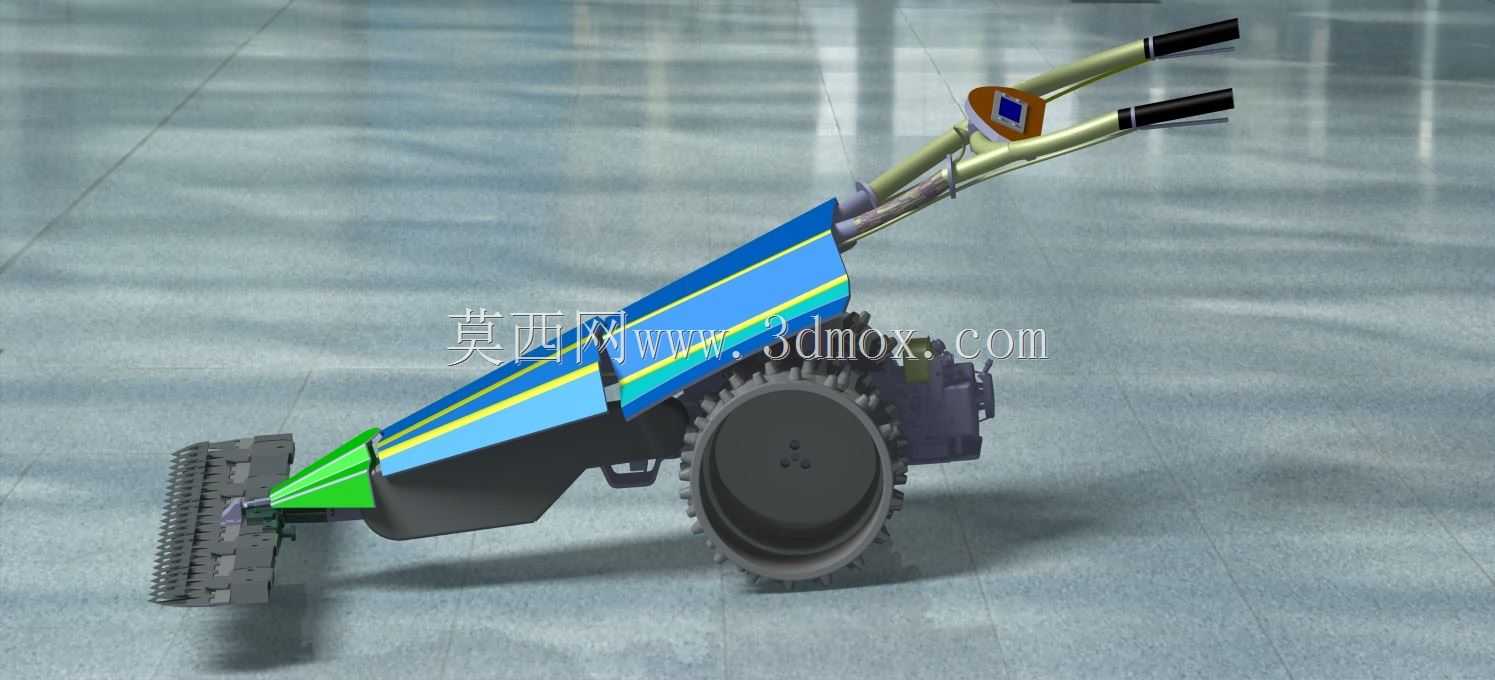

这款手推式割草设备主要面向庭院草坪修整、小块农田杂草清理、园区绿化日常养护场景，区别于大型乘坐式割草装备，其紧凑的机身结构可灵活穿行于乔木间隙、花带边缘、窄幅步道旁的作业区域，填补了大型设备无法覆盖的边角区域作业空白。设备前端配置往复式齿形切割刀组，作业时动刀条相对定刀做高频往复运动，可顺利切断茎秆直径在10mm以内的各类杂草、人工种植草坪草种，相比旋转式甩刀结构，往复切割的碎草飞溅范围更小，作业时对周边行人、植被的误伤风险更低，切割留茬高度可通过前端支撑轮的安装位调整，适配不同场景下的留茬要求，从20mm的精细草坪修剪到80mm的荒草初步清理都可覆盖。整机采用手推式行走结构，操作扶手高度设置在成年人腰部区间，扶手表面做防滑包覆处理，长时间推行作业可降低手臂疲劳度，扶手与主机架之间设置减震缓冲垫，阻隔切割机构作业时传递到手柄的高频振动。动力单元布置在机身中部靠上位置，重心落在前后轮轴距的黄金分割点附近，推行时前端不会出现翘头、下压费力的问题，两个行走轮采用深纹路橡胶材质，在略有坡度的湿滑草坪上也能保证足够附着力，不会出现打滑空转的情况。切割机构的传动部分做了全封闭护罩设计，可避免草屑、泥土卷入传动齿轮组，延长传动部件的维护周期，刀组外侧设置弧形防护挡板，可阻挡切割过程中带起的小石子、硬土块向前飞溅。建模过程中所有零件均按实际装配关系搭建，从刀齿的啮合间隙、传动连杆的铰接位、扶手的折叠锁止结构到轮组的轴承安装位都做了1:1还原，整机最大宽度控制在600mm以内，可顺利通过常规住宅院门、园区人行通道，机身长度不含扶手为850mm，日常存放时可将扶手向下折叠，进一步缩小收纳占用空间，折叠后整机高度可降至400mm，普通家用储物间、工具房都可轻松放置。设备的各连接部位均采用快拆式紧固件设计，日常更换磨损刀条、清理护罩内积草时不需要额外专用工具，徒手即可完成拆装操作，降低了日常维护的门槛。
