马自达SUV外观曲面造型三维数模

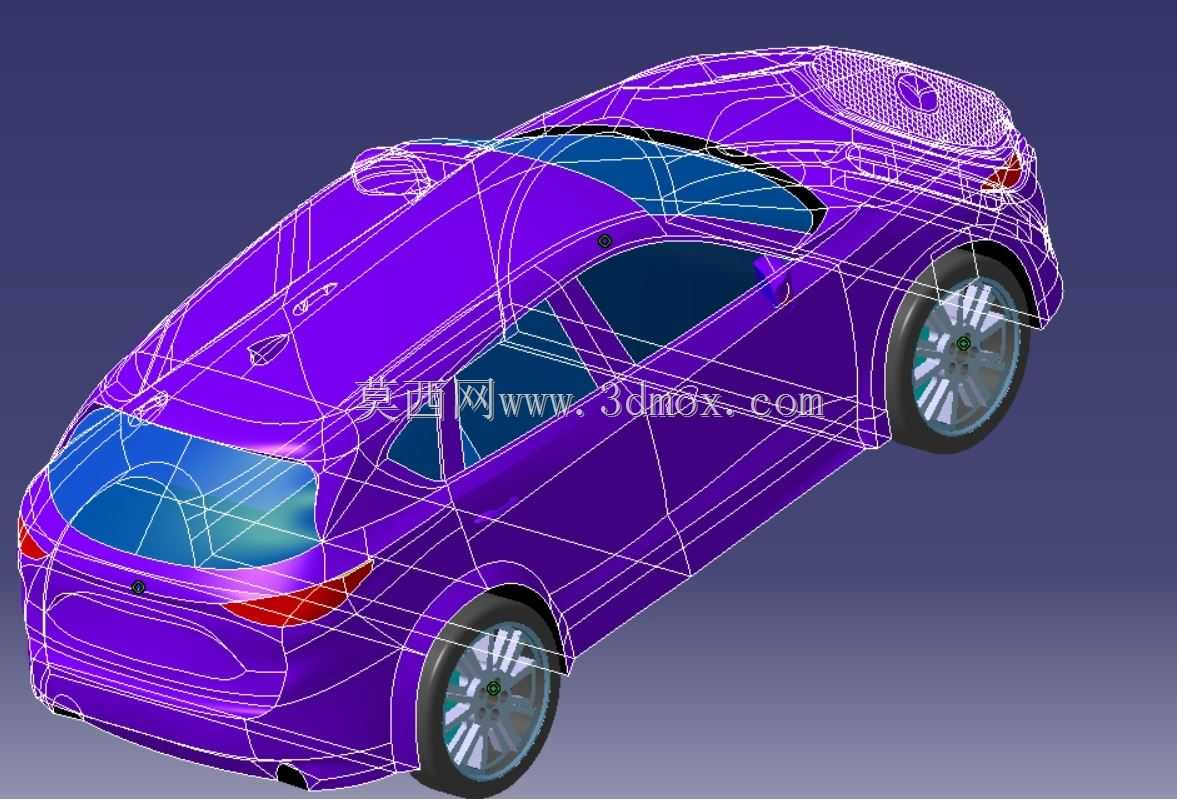

　　这套数模聚焦马自达品牌SUV的外覆盖件曲面构建，仅完成车身外部可视面的造型搭建，未涉及内部底盘、动力总成、内饰等结构模块，核心服务于汽车造型前期的方案评审、外饰件开模前的曲面校验、改装市场的外观套件开发等场景。从实际工程应用来看，这类外表面数模是整车开发流程中造型阶段向工程阶段过渡的核心载体，油泥模型扫描后的点云数据经过逆向重构形成这类曲面数据后，工程团队可基于外表面边界，向内推导钣金件的冲压分块、外饰塑料件的安装点位、灯具与保险杠的配合公差，同时也能为风阻仿真分析提供基础的外轮廓面，计算整车高速行驶时的空气流经路径，排查风噪、升力相关的设计缺陷。设计思路上完全遵循马自达家族的魂动设计语言，车身侧面采用大曲率的弧面过渡，

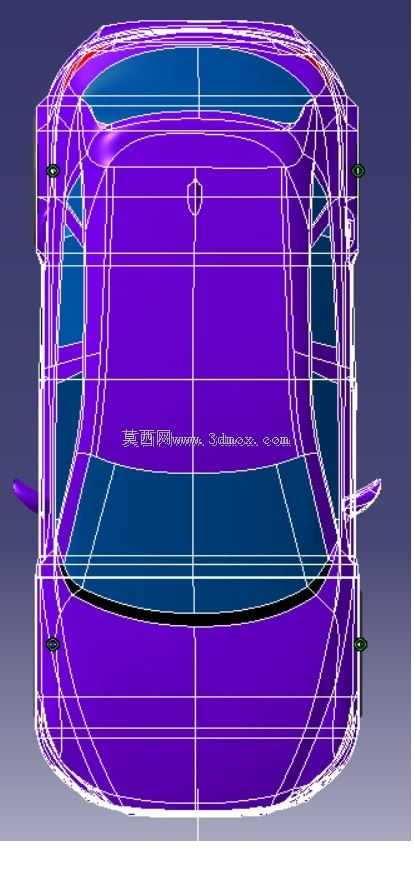

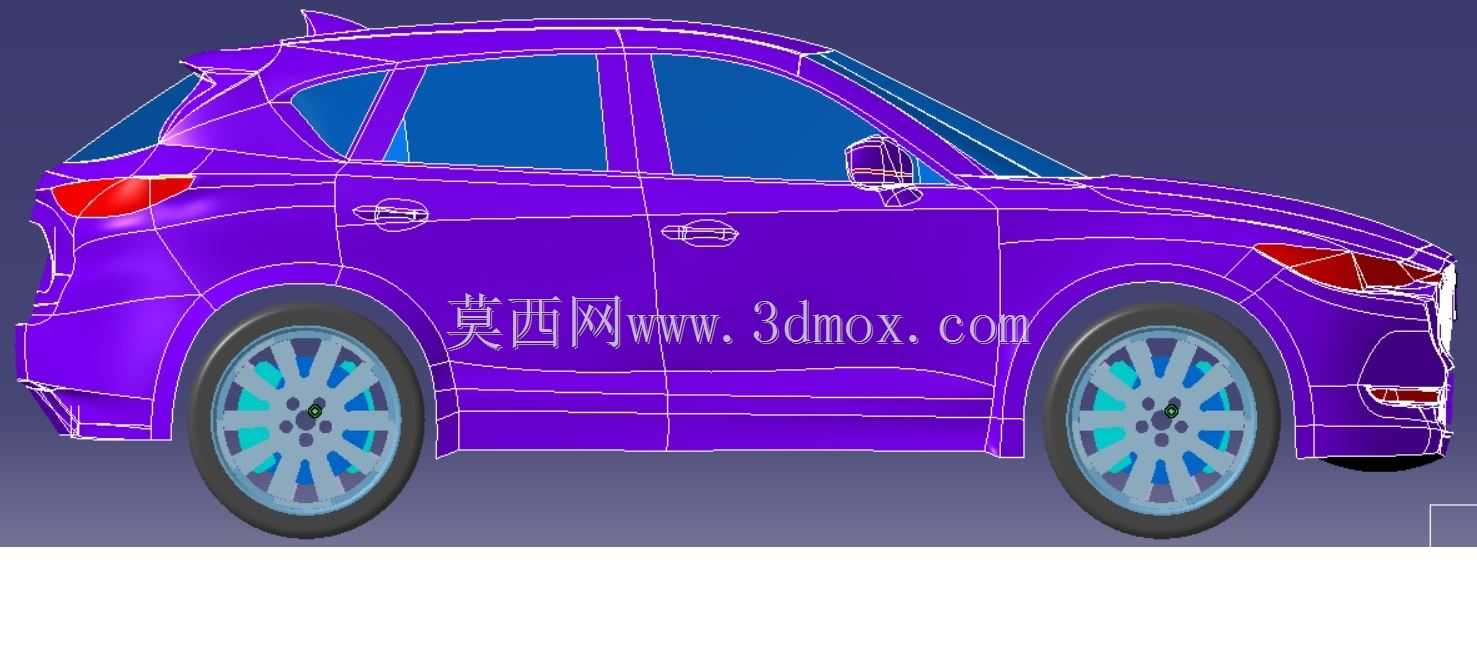

　　从翼子板延伸至车尾的肩线做了连续的曲率变化处理，没有生硬的折角，保证光影在车身表面流动时的视觉连贯性，轮拱位置做了轻微的外凸处理，既符合SUV车型的跨界视觉属性，也能为轮胎跳动预留足够的安全间隙，避免满载转向时轮胎与轮眉发生运动干涉。头灯区域的曲面做了内收的倒角处理，与前保险杠、引擎盖的三条曲面形成G2连续的拼接关系，保证装配后三个零件的分缝处面差均匀，不会出现视觉上的台阶感，车窗边框的曲面沿着A柱、C柱的走向做了收窄处理，匹配实际车型的镀铬饰条安装宽度，侧后视镜的安装基座曲面与车门板做了一体化的过渡，减少高速行驶时后视镜区域产生的风噪。从安装边界来看，这套外表面数模严格遵循紧凑型SUV的常规尺寸比例，车身总长控制在4.5米级，

　　轴距对应的曲面长度预留了2.7米的乘员舱空间，轮心与轮眉的间隙按照18寸轮毂搭配普通乘用车轮胎的尺寸做了预留，前后悬的曲面长度符合常规城市SUV的接近角、离去角设计要求，前保险杠最下端的曲面距离地面的高度预留了20厘米左右的通过性空间，避免日常行驶时磕碰路肩。车顶后部的鲨鱼鳍天线基座曲面与车顶做了平滑过渡，保证天线安装后不会破坏车顶的整体曲面流线，车尾的尾翼曲面沿着D柱的走向延伸，既优化了车尾的空气流场，也为高位刹车灯的安装预留了平面区域。需要注意的是，这套数模仅构建了外部的连续曲面，没有做实体加厚处理，也没有预留外饰件的卡扣安装座、焊接过孔等工程结构，使用时需要根据实际的零件分块方案，对曲面进行拆分、加厚，补充对应的安装结构，

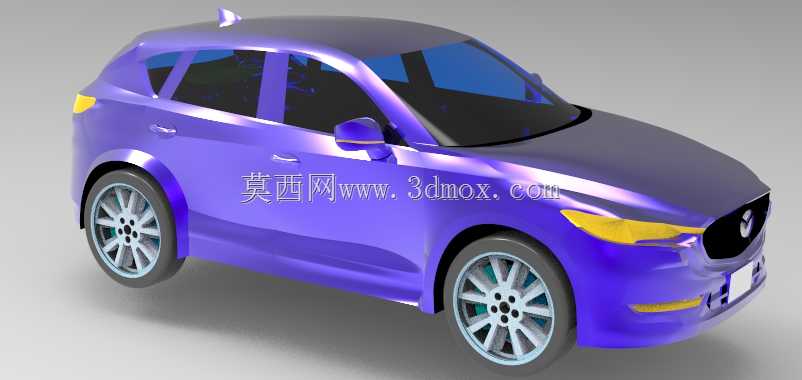

　　才能用于后续的模具开发或者3D打印验证。在造型评审环节，这类曲面数模可以直接导入渲染软件生成不同配色、不同光照环境下的整车效果，替代传统的油泥模型方案，大幅缩短造型迭代的周期，也能快速验证不同曲面曲率下的车身反光效果，调整肩线、腰线的位置，达到设计预期的视觉张力。对于汽车改装厂商而言，这套外表面数模可以直接作为基础数据，在不破坏原车曲面连续性的前提下，设计加装侧裙、前后小包围、车顶行李架等改装部件，保证改装件与原车曲面的贴合度，减少后期实车适配的打磨工作量。曲面构建过程中所有的大面都采用四边面拓扑结构，保证曲面的光顺度，没有出现多面汇聚的极点，避免后续加工时出现曲面褶皱，车门分缝的位置沿着曲面的自然走向布置，保证分缝线条与车身造型线条重合，提升整车的外观精致感。
