汽车转向系统横拉杆端结构设计

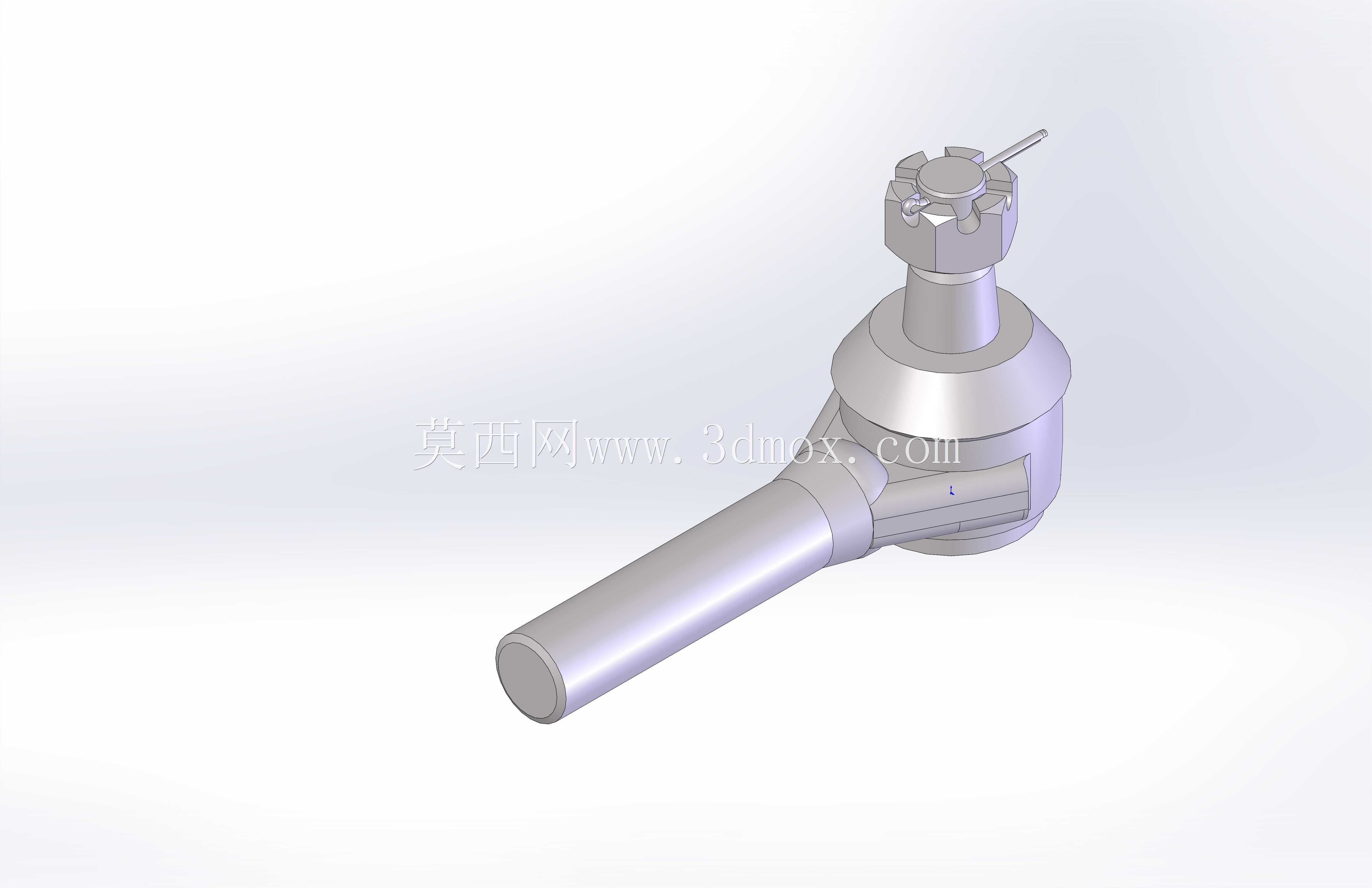

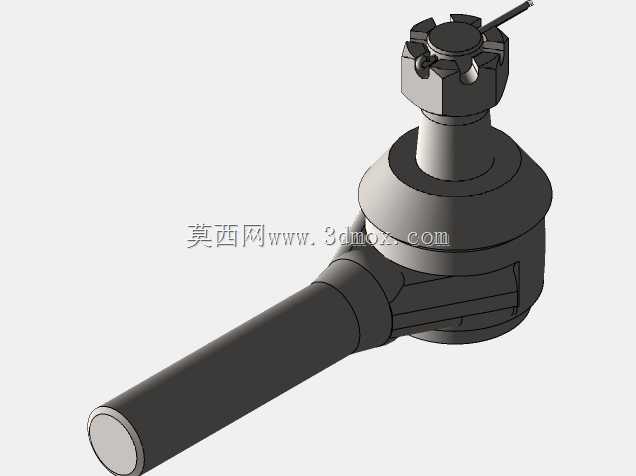

在汽车底盘转向系统的实际开发场景中，横拉杆端作为连接转向机与转向节的核心传力构件，直接决定转向动作的传递精度与行驶过程中的操控稳定性，是商用车、乘用车转向系统中不可替代的安全级零部件。该构件的核心功能是将转向器输出的摆角位移转化为车轮的偏转动作，同时在车辆行驶过程中缓冲路面传递的冲击载荷，适配悬架跳动带来的连接点位置变化，避免转向卡滞或干涉问题。从结构设计逻辑来看，该横拉杆端采用球铰式核心结构，上端配置开槽螺母配合开口销的防松结构，可在车辆长期颠簸工况下避免连接松脱，球头座采用密封式腔体设计，能够留存润滑脂同时阻挡泥水、粉尘进入铰接摩擦面，大幅降低铰接部位的磨损速率，延长部件使用寿命。杆身部分采用等截面圆杆结构，一端与球头壳体一体化锻造成型，另一端加工有外螺纹段，可通过螺纹旋合长度调整横拉杆总长度，满足整车四轮定位时的前束值调整需求，调整完成后可通过锁紧螺母锁止固定，避免使用过程中长度发生偏移。从安装边界来看，球头销的锥面段与转向节的锥孔配合安装，通过开槽螺母施加规定预紧力后穿入开口销锁止，可保证连接部位无旷量；杆身螺纹端与转向内拉杆的内螺纹孔适配，安装时需预留足够的螺纹啮合长度，同时保证球头摆动角度覆盖悬架全行程的极限位置，避免在极限转向或悬架最大跳动行程中出现球头拉脱、铰接卡滞问题。在实际建模过程中，需重点关注球头的摆动角度范围、锥面配合的公差带、螺纹段的旋合长度参数，同时还原开口销安装孔、锁紧螺母的配套结构，保证模型可直接用于装配干涉校验、运动仿真分析，为转向系统的匹配设计提供准确的三维数模参考。该结构的设计充分考虑了整车行驶过程中的复杂受力工况，既保证转向力的线性传递，又能通过球铰的多自由度转动适配底盘的动态位移，在Napa系列车型的转向系统中，该零件号对应的构件经过多轮工况验证，可满足不同载荷下的使用强度要求，避免转向过程中的虚位、异响问题。
