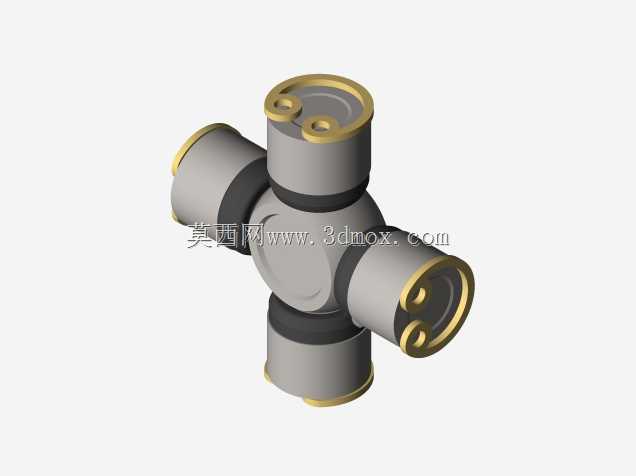

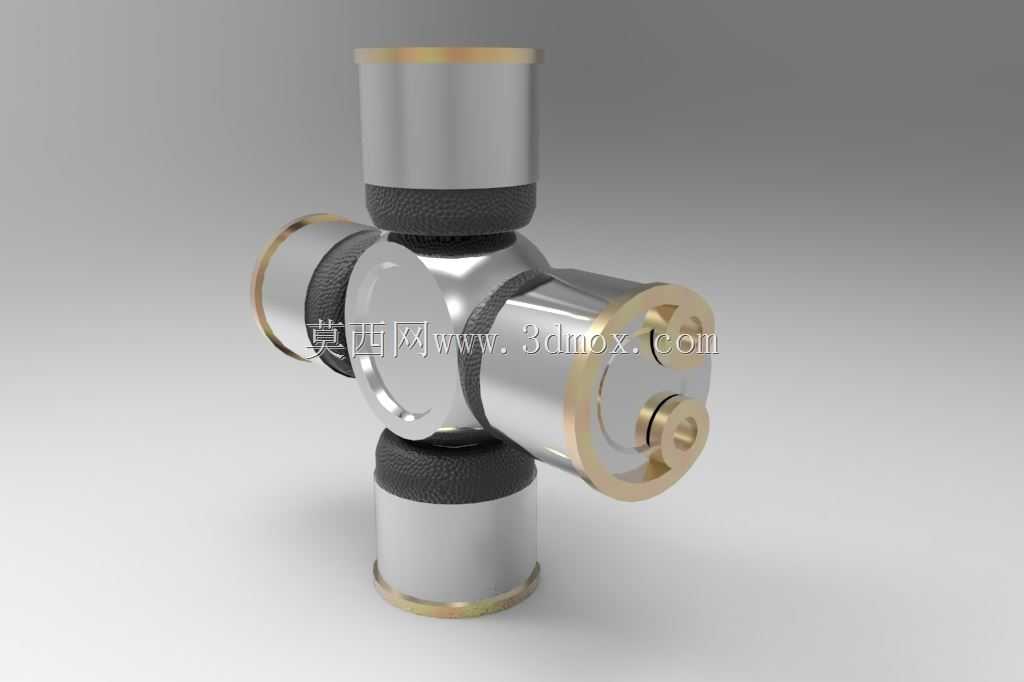

汽车螺旋桨十字传动连接接头结构

这类十字接头主要应用在汽车传动轴的万向传动环节，承担着变角度动力传递的核心作用，在底盘传动布局中，需要适配悬架跳动带来的轴间夹角动态变化，保证动力从变速器输出端持续稳定传递到驱动桥主减速器输入端，不会因为行驶过程中车身与车桥的相对位移出现传动卡滞或动力中断。从结构设计逻辑来看，十字轴的四个轴颈需要与万向节叉的轴承孔精准配合，轴颈表面的粗糙度、同轴度公差直接影响传动过程中的磨损速率与运转平顺性，设计时需要预留轴承安装的定位台阶，同时考虑润滑脂的存储与密封结构位置，避免长期运转出现润滑失效导致的烧蚀问题。在安装边界上，十字接头的轴向总长度、轴颈直径需要匹配对应车型万向节叉的开档尺寸与轴承安装孔径，装配时四个轴颈的轴承卡簧槽需要与万向节叉的卡簧定位槽完全对齐，保证卡簧安装后能可靠限制轴承的轴向窜动，避免运转过程中轴承脱出引发传动故障。实际工况中，这类十字接头需要承受起步、急加速时的冲击扭矩，同时在车辆转向、颠簸路面行驶时持续承受交变载荷，因此结构设计时轴颈根部做了圆弧过渡处理，降低应力集中带来的断裂风险，十字轴本体的材质通常选用渗碳钢，表面淬火处理后兼顾芯部韧性与表面耐磨性能。在传动系统布局中，十字接头往往成对使用在单根传动轴的两端，单个十字接头的传动夹角存在不等速特性，成对布置时通过相位对齐可以抵消转速波动，保证动力输出的平顺性，设计时需要严格控制单个十字接头的最大工作夹角，避免夹角过大导致传动效率下降、附加载荷激增，缩短部件使用寿命。建模过程中需要重点还原轴颈的配合尺寸、卡簧槽的深度与宽度、润滑油道的走向，这些细节直接影响后续装配干涉检查、运动仿真的准确性，对于传动系统的匹配计算来说，十字接头的摆动角度范围是核心参数，建模时需要准确还原各部件的运动限位结构，确保仿真时能真实模拟实际工况下的摆动极限，避免设计阶段出现运动干涉问题。
