管式螺旋给料输送设备结构设计

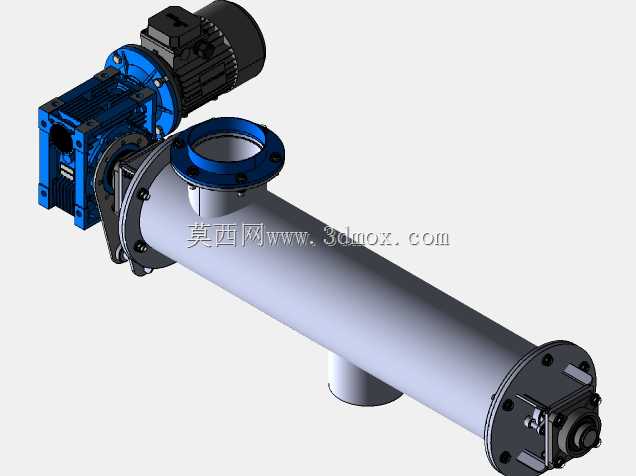

这款管式螺旋输送结构，主要面向粉体、小颗粒散料的密闭输送场景，常见于粮食加工、建材配料、化工原料投料、污水处理药剂投加等工况，能在水平或小倾角安装状态下完成散料的连续定量给料，避免敞开式输送带来的粉尘外溢、物料洒落问题，适配车间内短距离的物料转序需求。从结构设计逻辑来看，整体采用圆管作为输送槽主体，相比U型槽体密封性能更优，管体内布置连续螺旋叶片，叶片与管体内壁预留合理间隙，既避免运转过程中叶片刮蹭管壁产生异响与磨损，也能减少物料残留，针对易结块的粉体物料，叶片边缘做了小幅倒角处理，降低运转阻力。驱动端采用蜗轮蜗杆减速电机直连的布置方式，减速电机通过法兰盘直接固定在管体端部的端板上，取消了额外的链传动或带传动结构，大幅缩减了设备整体的横向安装尺寸，同时传动效率更稳定，日常维护仅需定期检查减速箱油位即可，无需调整传动件张紧度。进料口设置在管体靠近驱动端的上方，采用标准圆形法兰接口，能直接对接料仓下料口、振动给料机出料端，法兰盘预留的螺栓孔位适配常规的快装卡箍或螺栓连接方式，现场安装时无需额外加工连接接口。出料口设置在管体尾部的下方，同样采用圆管接口，可直接对接下游设备的进料段，避免物料转接过程中的落差扬尘。尾端设置有带密封结构的端盖轴承座，内置推力轴承承受螺旋轴运转时产生的轴向力，轴承座外侧设置有防尘密封件，防止细粉料进入轴承腔造成磨损，端盖处预留了注油孔，可在不停机状态下完成轴承润滑保养。安装边界方面，管体底部预留有两个支撑安装座，安装座上开有长条形螺栓孔，可适配现场安装支架的位置误差，设备整体的重心沿管体轴线分布，安装时仅需将两个支撑座固定在配套支架上即可，无需额外做配重平衡。设计过程中针对螺旋轴的挠度做了校核，在管体长度范围内，螺旋轴的最大挠度控制在允许范围内，避免长轴运转时出现甩动、刮壁问题，驱动端的连接采用花键套结构，能补偿少量的同轴度误差，降低加工与装配的精度要求，提升组装效率。
