带旋风分离附件的饲料粉碎设备结构

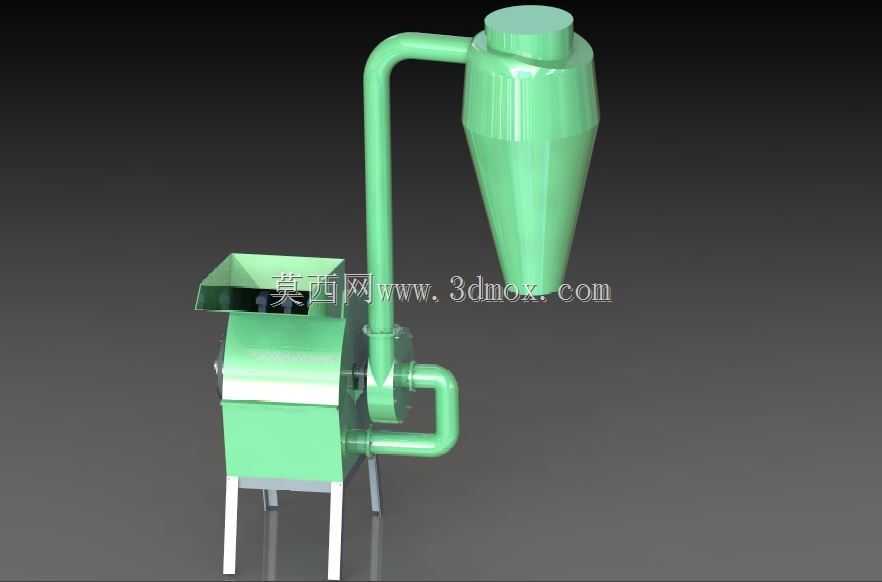

这套带鼓风集料与旋风分离附件的锤式粉碎设备，主要面向农村小型饲料加工点、粮食作坊、个体养殖户的日常粉碎作业场景，可完成玉米、豆粕、干秸秆、谷壳等多种干性物料的粉碎加工，也可适配小型中药材、杂粮初加工的细碎需求，相比无集料附件的普通粉碎机，能大幅减少粉碎过程中的粉尘外溢，降低作业面的扬尘浓度，同时提升成品粉料的收集效率，避免物料飘散损耗。

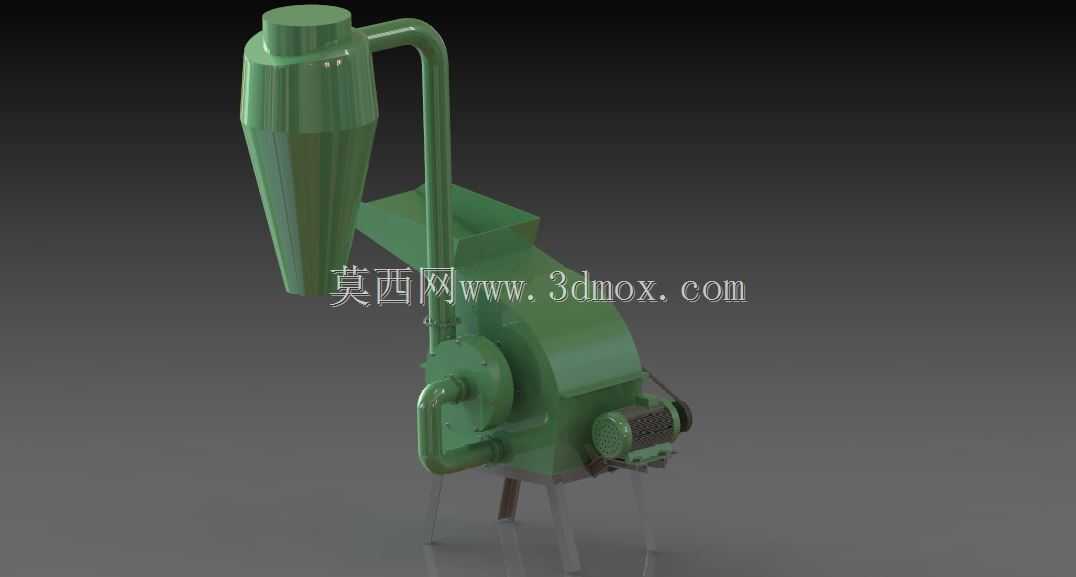

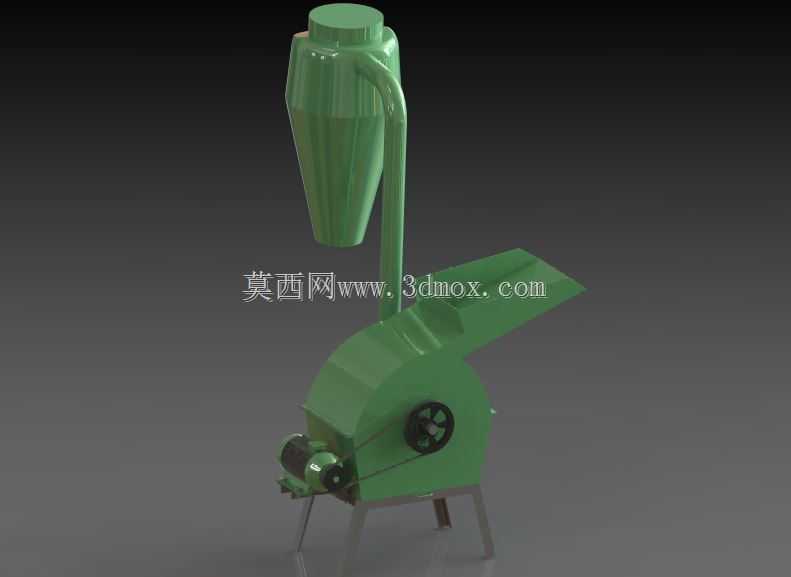

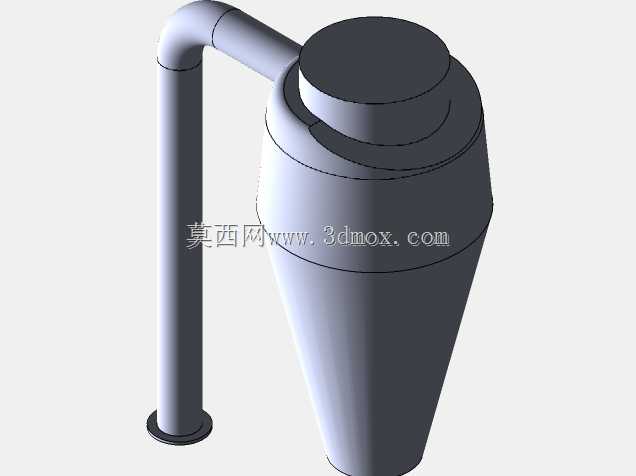

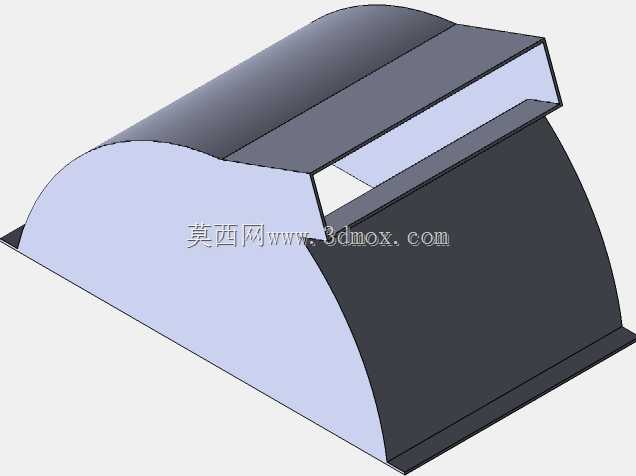

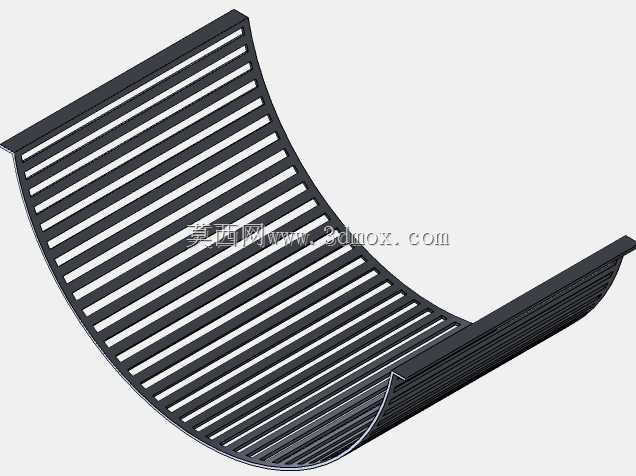

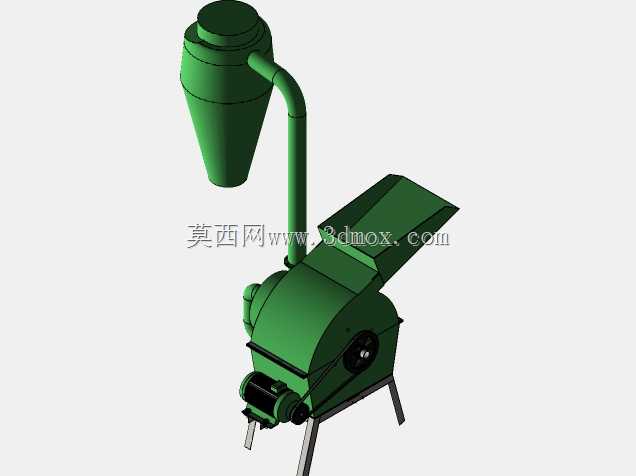

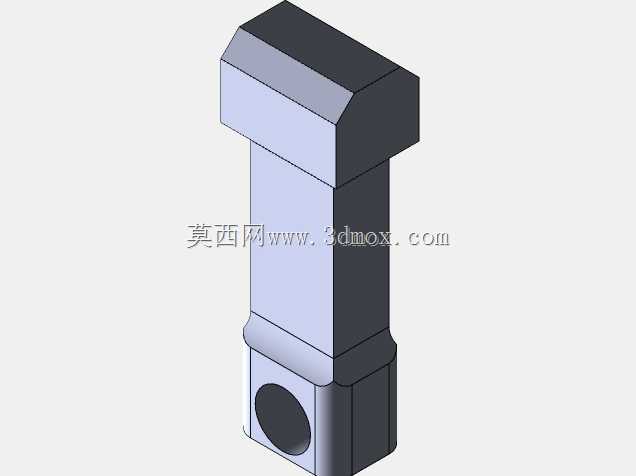

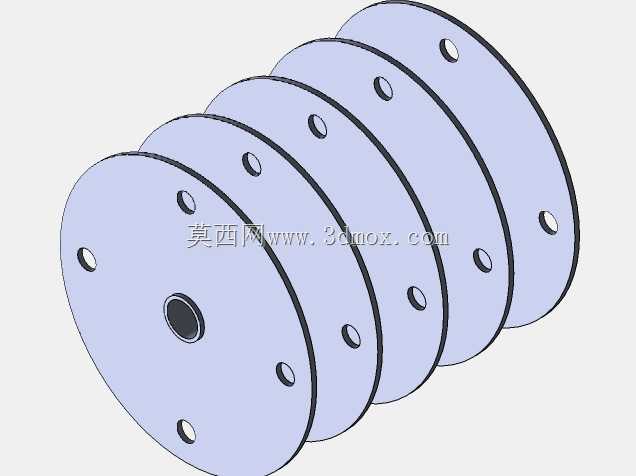

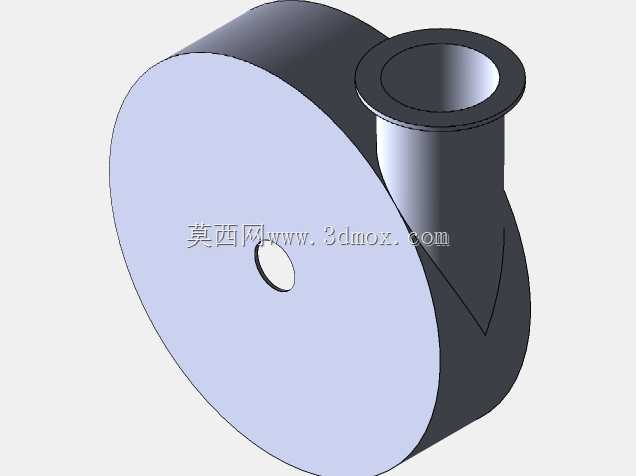

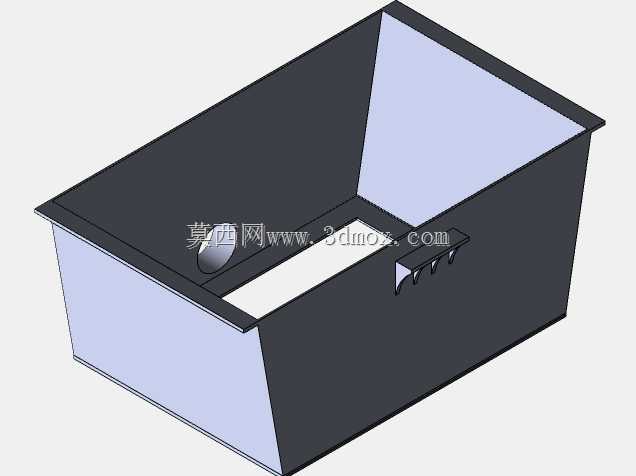

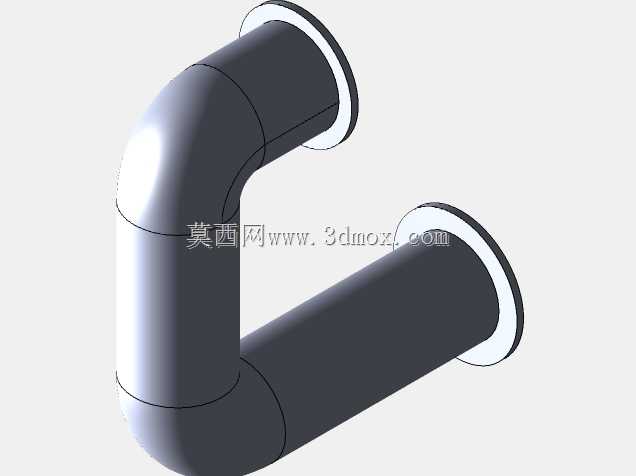

从结构设计逻辑来看，设备核心粉碎腔采用圆弧过渡的厚壁壳体结构，内部锤片通过销轴铰接在转子盘上，转子运转时锤片在离心力作用下甩开，对进入腔体内的物料进行高速冲击、剪切、搓擦破碎，腔体下部设置筛网，符合粒径要求的粉料透过筛网进入下方出料区，被配套的高压鼓风机产生的气流裹挟，通过输送管道送入上方的旋风分离器。旋风分离器采用上宽下窄的锥筒结构，含尘气流进入筒体后沿内壁做螺旋下行运动，粉料在离心力作用下被甩向筒壁，沿壁面滑落至下部集料口排出，气流则从顶部中心的排气口导出，实现气料分离，无需额外配置独立的集料布袋，减少了布袋清理、更换的维护工作量。

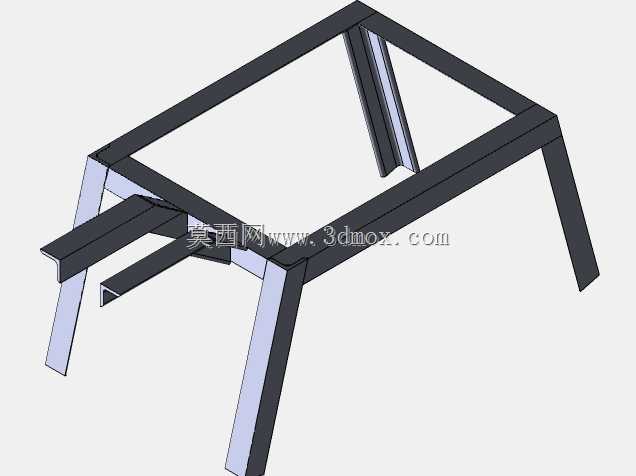

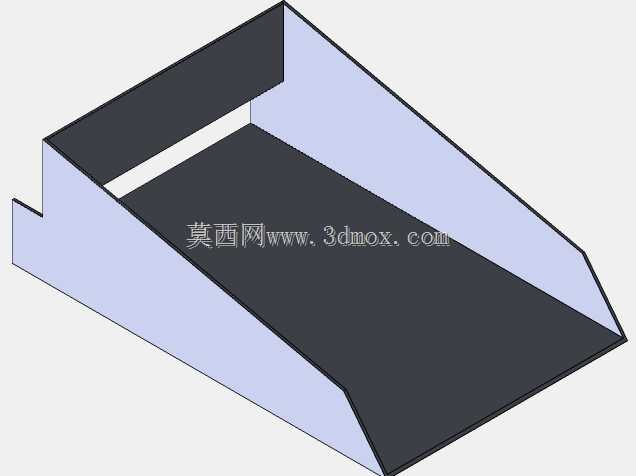

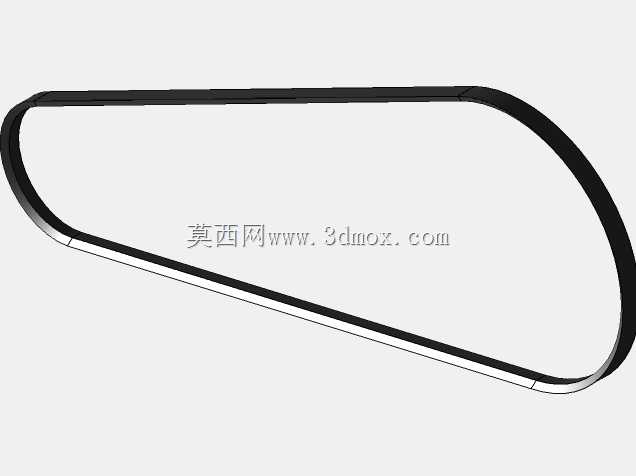

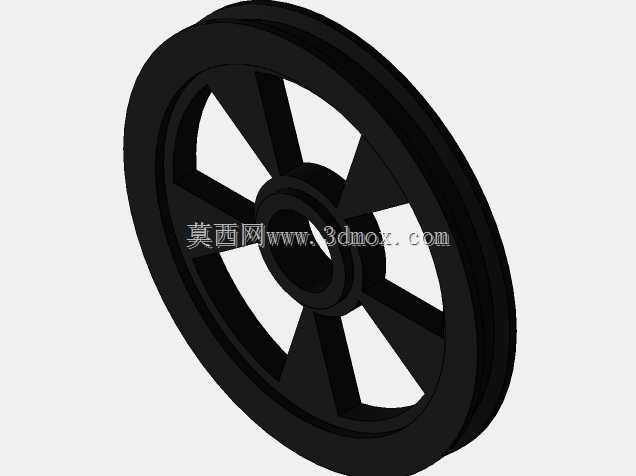

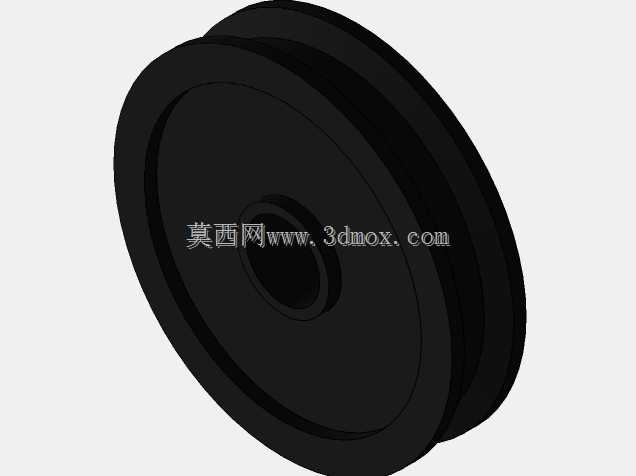

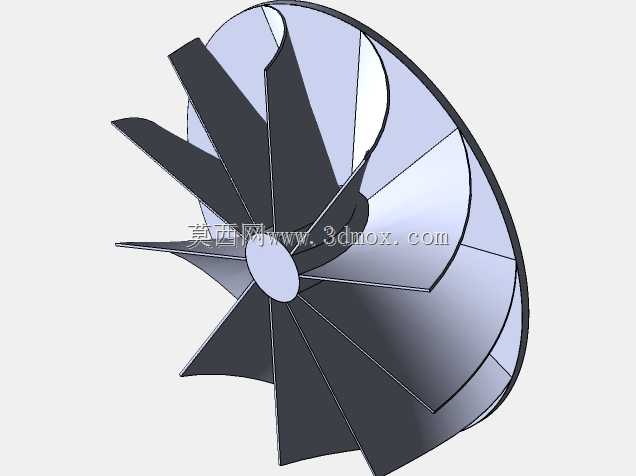

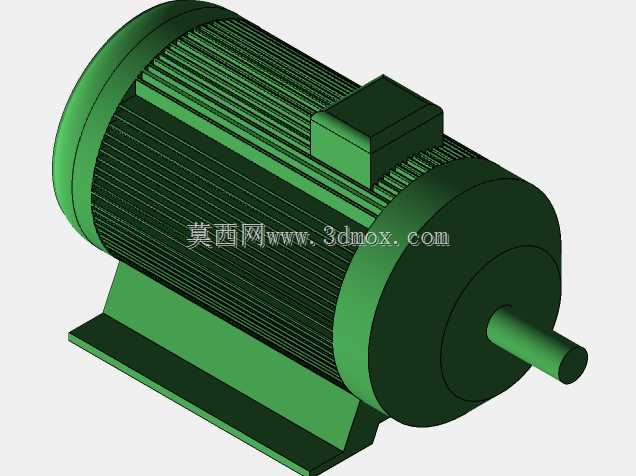

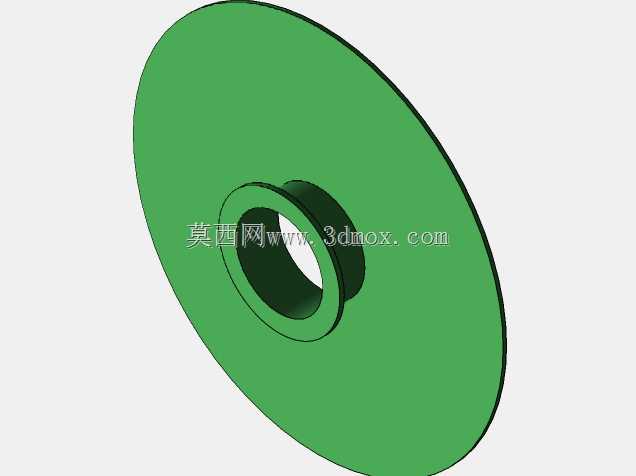

设备的进料口采用倾斜式宽溜槽设计，溜槽倾角设置为35度，既方便人工持续喂料，又能避免粉碎腔内部的物料反喷溅出，保障作业安全。整机支撑采用三点式角钢支架，支架底部预留安装孔位，可直接固定在水泥地坪或者钢制机架上，安装时需保证设备水平度偏差不超过2度，避免转子运转时产生额外振动。设备的动力输入分为两部分，粉碎腔转子通过皮带轮与主电机连接，鼓风机叶轮通过另一组皮带与副电机连接，两组传动部位均设置可开合的安全防护罩，避免运转时异物卷入。

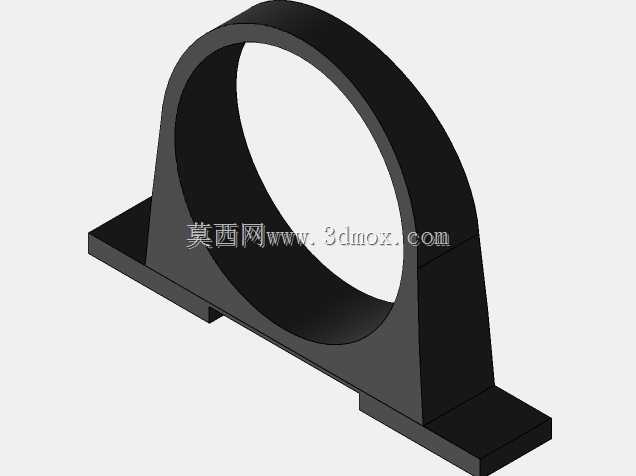

从安装边界来看，整机横向最大尺寸集中在进料溜槽与旋风分离器的横向跨度，安装时需在设备左侧预留不小于600mm的电机维护空间，右侧预留不小于400mm的进料操作空间，旋风分离器下方需预留不小于800mm的集料袋悬挂空间，设备顶部距离厂房顶棚需预留不小于500mm的间隙，方便后期检修管道与旋风分离器顶盖。粉碎腔的筛网采用快压式结构，无需专用工具即可快速拆卸更换，可根据不同的物料粉碎细度需求，更换不同孔径的筛网，适配不同的加工场景。设备的轴承座采用外置式设计，加注润滑脂时无需拆解壳体，日常维护便捷，转子做过动平衡校正，运转时振动幅度控制在合理范围内，可长时间连续作业。
