二位五通内部结构展示型液压换向阀

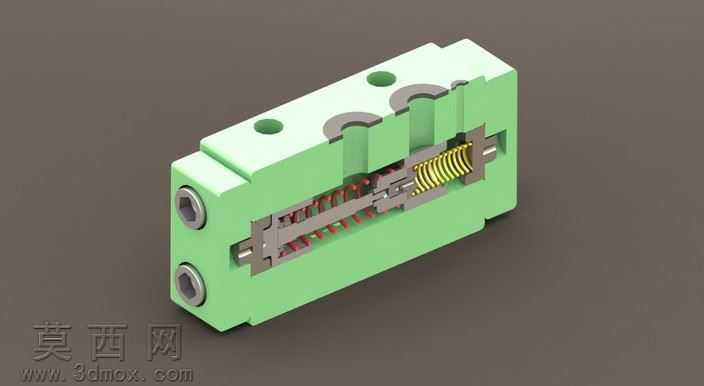

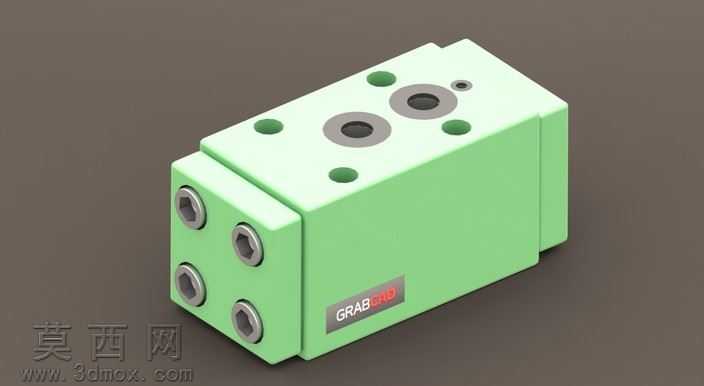

本作品为液压换向阀的三维结构展示模型，采用SolidWorks完成全参数化建模，建模过程严格遵循液压阀的实际生产尺寸规范，对阀体内外结构进行1:1还原。模型采用半剖视的展示形式，将浅绿色的阀体外壳做半透明剖切处理，清晰展现内部的阀芯、复位弹簧、密封组件、流道孔位等核心结构，让观看者可以直观理解阀件的工作原理。材质渲染阶段，针对不同零部件匹配对应材质属性：阀体部分采用哑光硬质工程塑料质感渲染，还原工业阀件常用的压铸铝合金外覆防护漆的视觉效果；内部金属阀芯采用拉丝不锈钢材质，添加细微的金属划痕与使用质感，提升模型真实度；复位弹簧采用镀锌弹簧钢材质，还原金属弹簧的金属光泽与螺旋结构细节；密封胶圈采用丁腈橡胶材质，添加细微的橡胶颗粒质感，区分不同零部件的材质差异。结构设计上，模型完整还原了阀件的安装孔位、进出油口螺纹接口、阀芯行程限位结构、弹簧复位腔室等细节，每一处流道的走向、阀芯台肩的尺寸、弹簧的预压长度都经过严谨校核，符合液压换向阀的实际设计参数。设计思路围绕“结构可视化”展开，摒弃了传统外观建模仅展示外形的做法，通过半剖处理将阀件内部的装配关系、动作逻辑直观呈现，既可以作为液压教学的演示素材，也可以作为液压系统设计时的阀件选型参考模型，帮助设计人员快速理解阀件的安装尺寸与内部通径参数。建模过程中对所有零部件添加了装配约束，可模拟阀芯在阀腔内的往复动作，直观展示阀件换向时的流道切换逻辑，渲染阶段采用柔和的工业灰背景，打光采用三点布光法，突出阀体的结构轮廓与内部零件的层次关系，避免阴影过重遮挡内部结构细节，整体视觉效果清晰专业，能够完整传递液压阀的结构特征与设计细节。
