汽车悬架用半椭圆钢板弹簧参数化结构

钢板弹簧是商用车、载货汽车以及部分硬派越野车辆悬架系统中应用极为广泛的弹性承重部件，核心承担着承载车身载荷、缓冲路面冲击、传递各向力与力矩的关键作用，在非独立悬架结构中，它除了完成弹性减震的基础功能外，还可兼起导向机构的作用，通过端部卷耳与车架、车桥铰接，能够传递纵向力、侧向力以及对应的力矩，大幅简化悬架的整体结构，降低整车制造与后期维护成本，因此在载重货运车辆、客运巴士、工程作业车辆等重载工况的车型中始终占据主流应用地位。

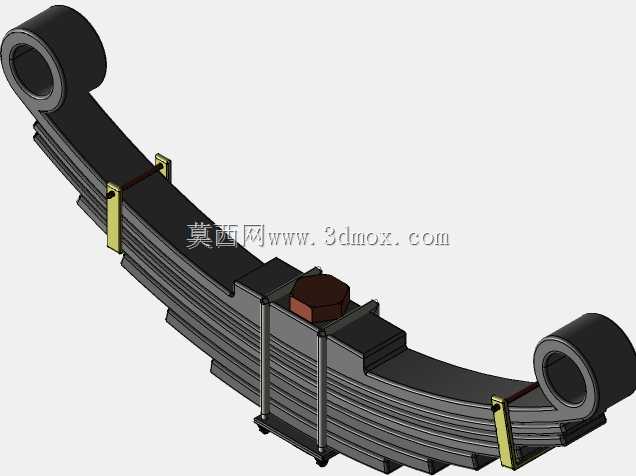

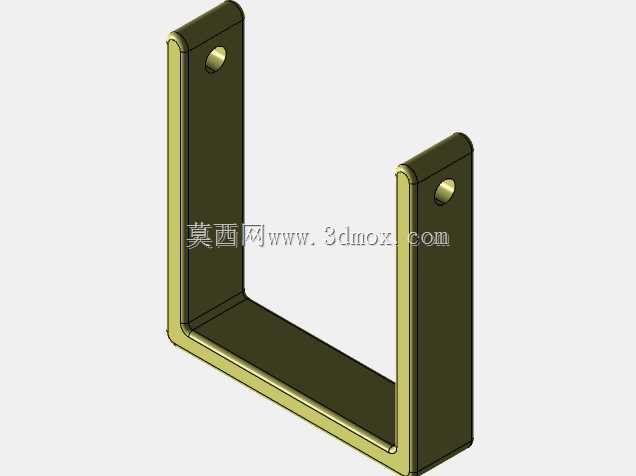

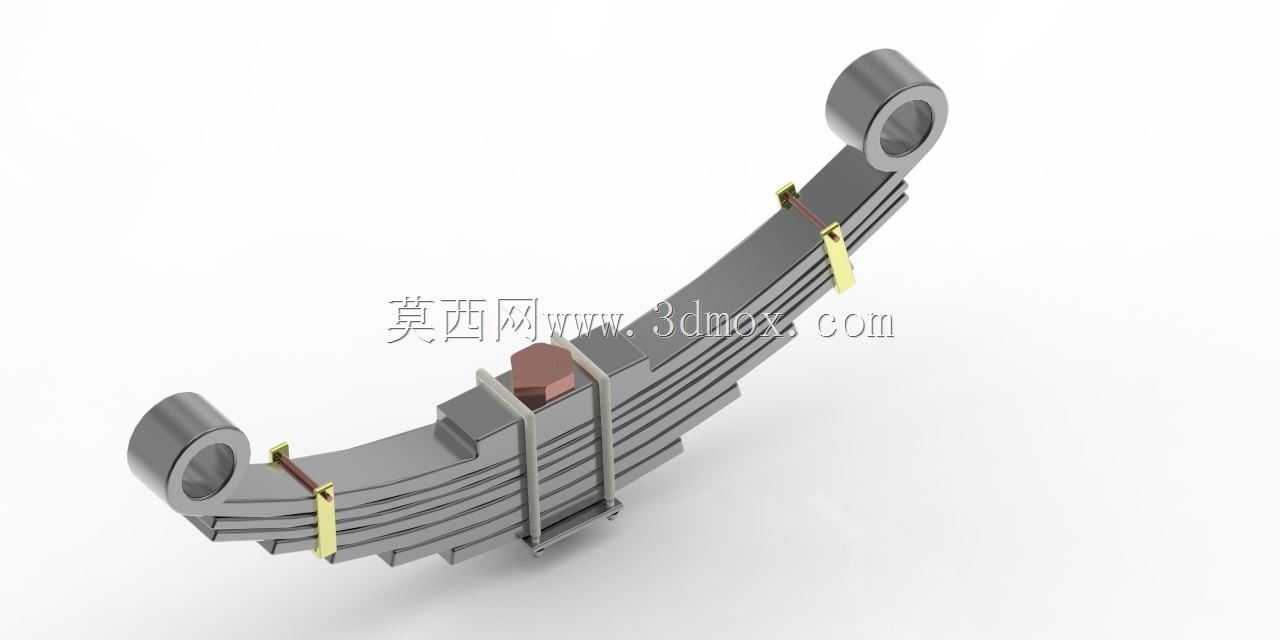

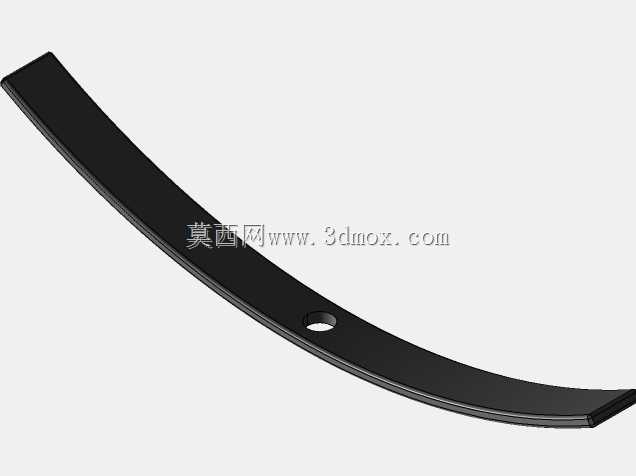

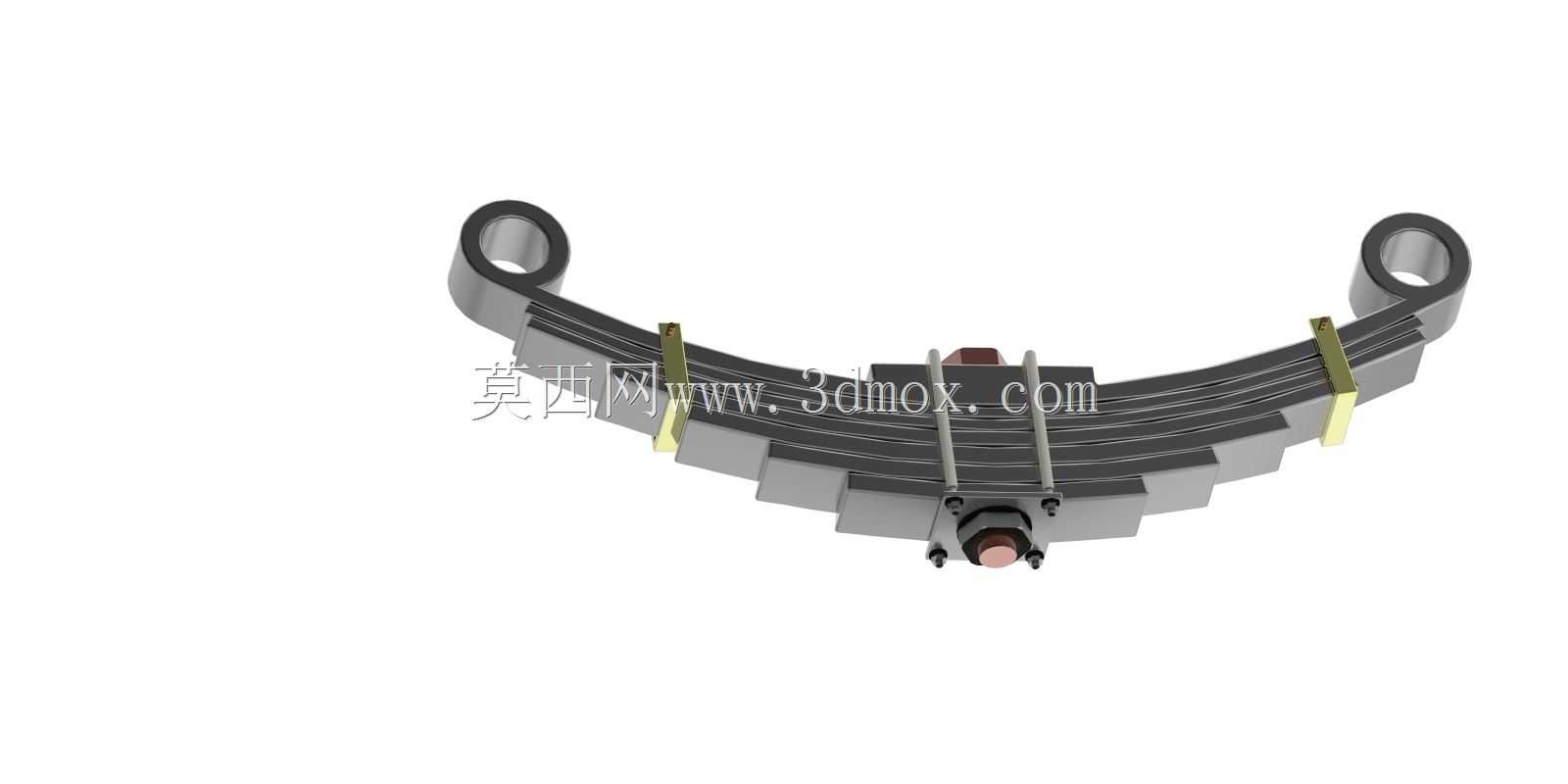

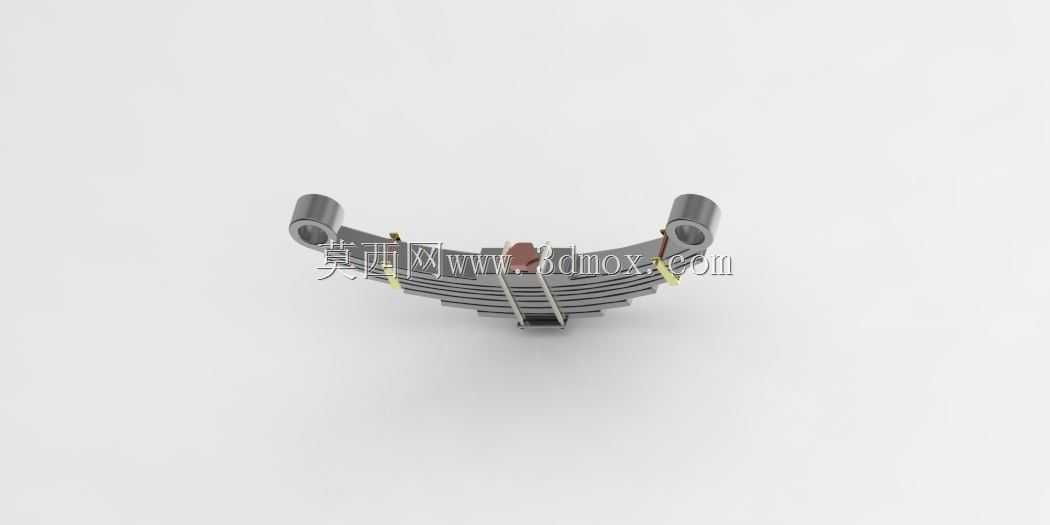

这款半椭圆式钢板弹簧采用多片不等长合金弹簧钢叠合组装的结构形式，设计过程中严格遵循汽车悬架设计的标准计算流程，结合不同片长的应力分布规律完成各簧片的曲率、厚度、长度匹配，确保总成在承受垂向载荷时，各片之间能够实现均匀的应力传递，避免局部应力集中导致的簧片断裂失效。结构上两端设置卷耳结构，作为与车架铰接的安装点位，卷耳内部预留衬套安装空间，可适配橡胶衬套或者金属衬套，满足不同承载等级车型的铰接缓冲需求；叠合的簧片通过中心螺栓完成定位，搭配多组U型螺栓、簧夹完成束紧，其中簧夹能够避免车辆行驶过程中各簧片发生横向错位，同时在弹簧回弹时限制各片的相对张开量，防止主片承受过大的附加冲击载荷。

从安装边界来看，该结构的安装跨距、总成弧高、卷耳中心孔径、U型螺栓安装间距均匹配常规商用车前/后悬架的安装尺寸要求，叠片厚度与片数的组合能够覆盖从轻载到重载的不同载荷等级需求，垂向变形行程满足悬架动挠度的设计要求，不会在极限冲击工况下发生刚性撞击或者弹簧压并失效。在实际装车运行中，当车辆经过颠簸路面时，车轮受到的垂向冲击传递到车桥后，钢板弹簧会通过各片之间的相对滑动产生摩擦阻尼，配合减震器快速衰减振动能量，既能够保证车辆的行驶平顺性，减少路面冲击对车身结构与所载货物的损伤，也能确保轮胎与路面的良好附着，提升车辆行驶的操控稳定性与制动安全性。设计过程中针对各簧片的接触位置做了结构优化，减少片间的异常磨损，延长部件的整体使用寿命，同时参数化的结构形式可快速调整片数、厚度、弧高等参数，适配不同车型的悬架匹配需求，大幅缩短同类型产品的开发验证周期。
