带支架钢丝绳缠绕卷筒结构设计

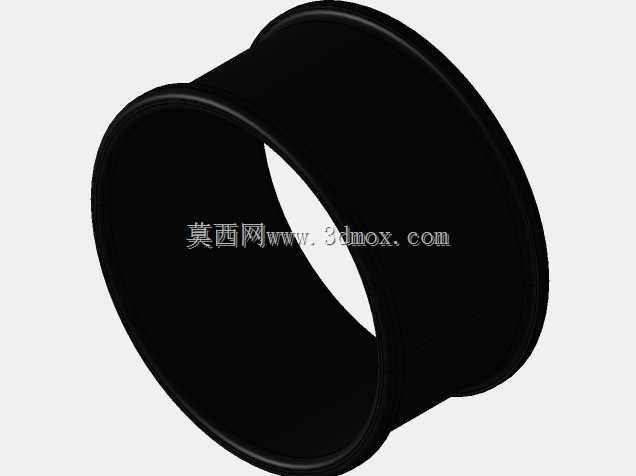

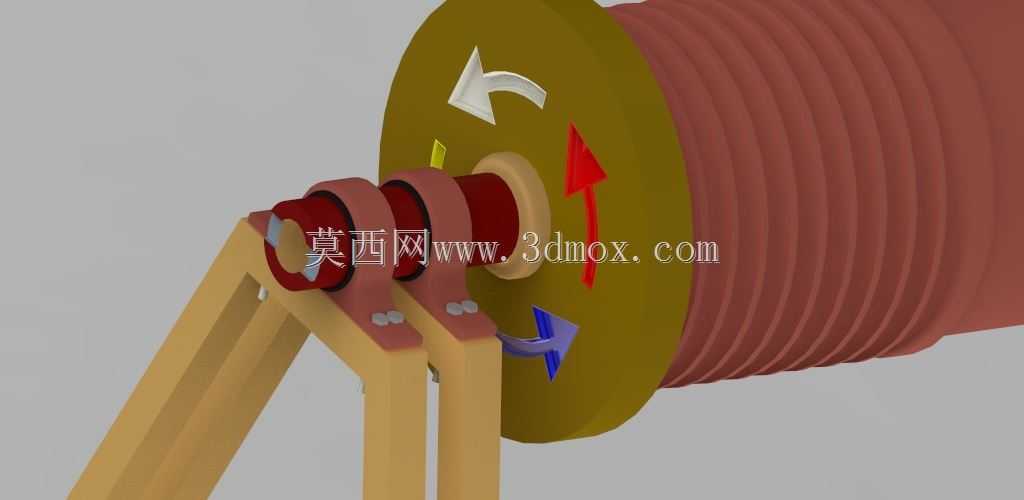

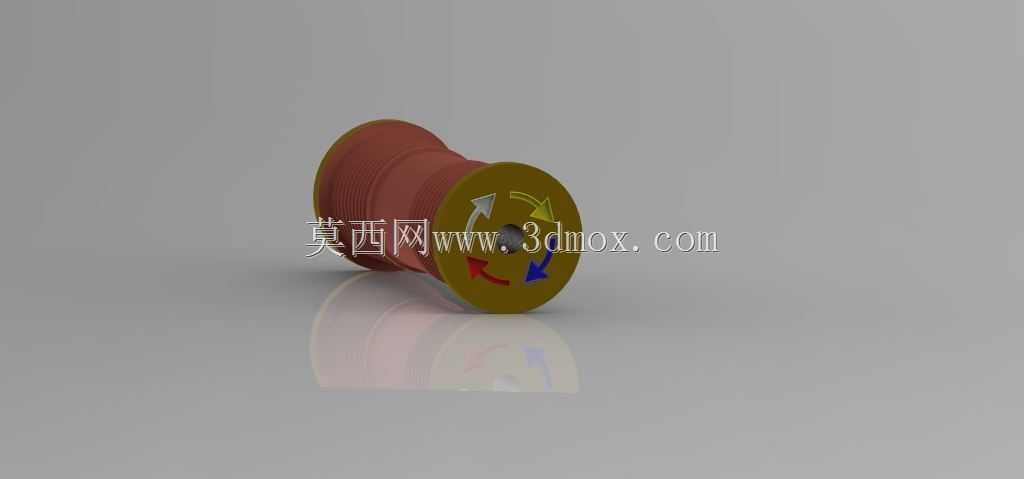

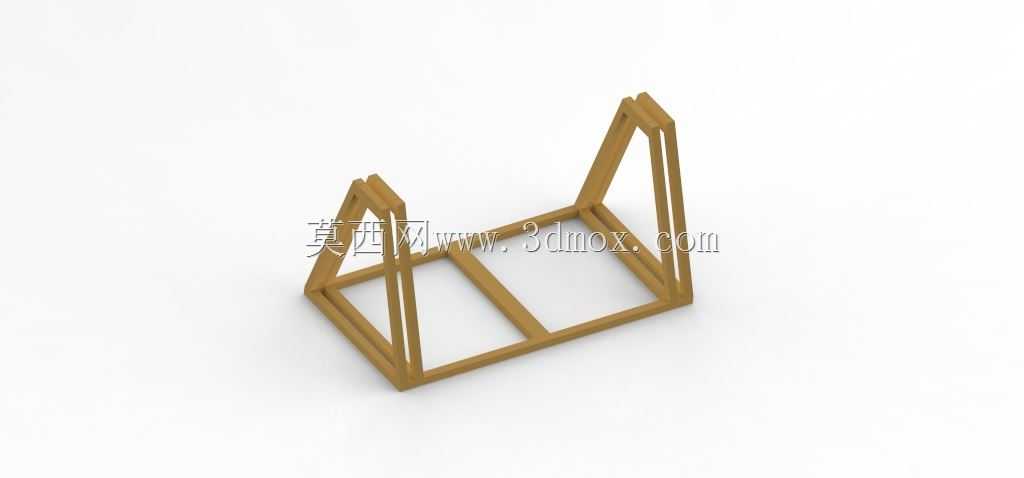

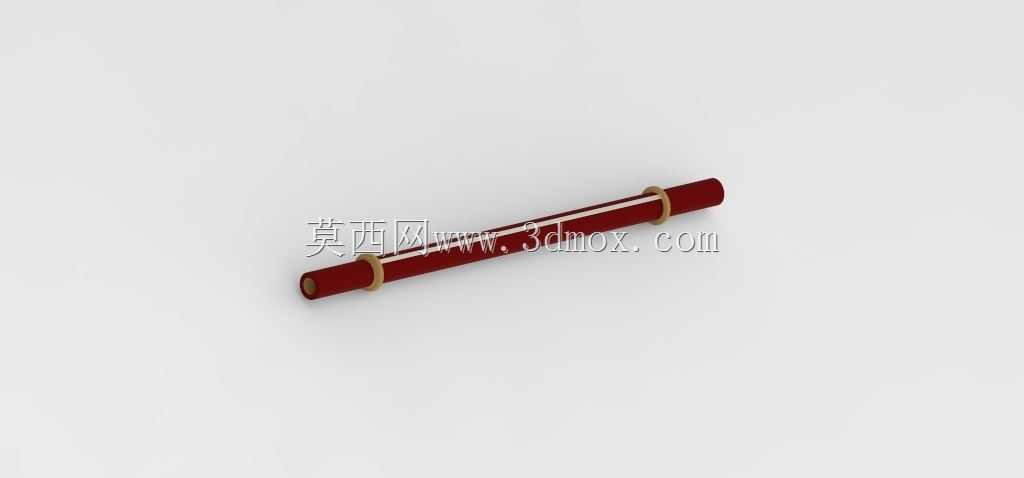

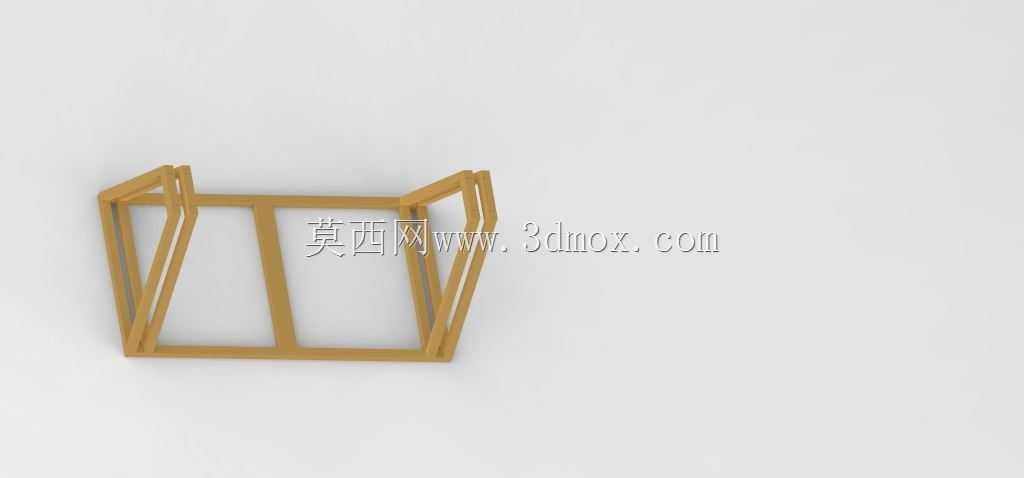

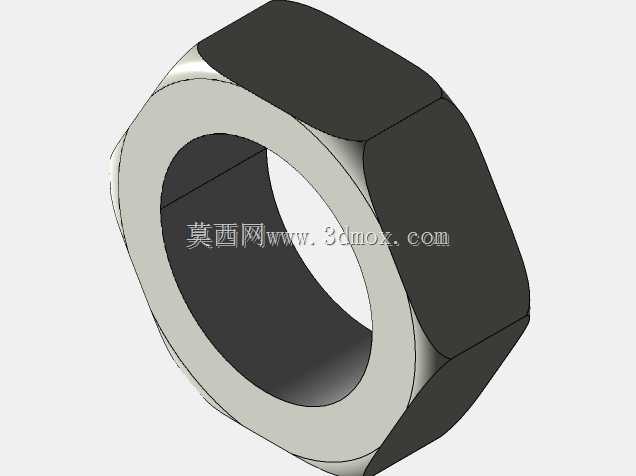

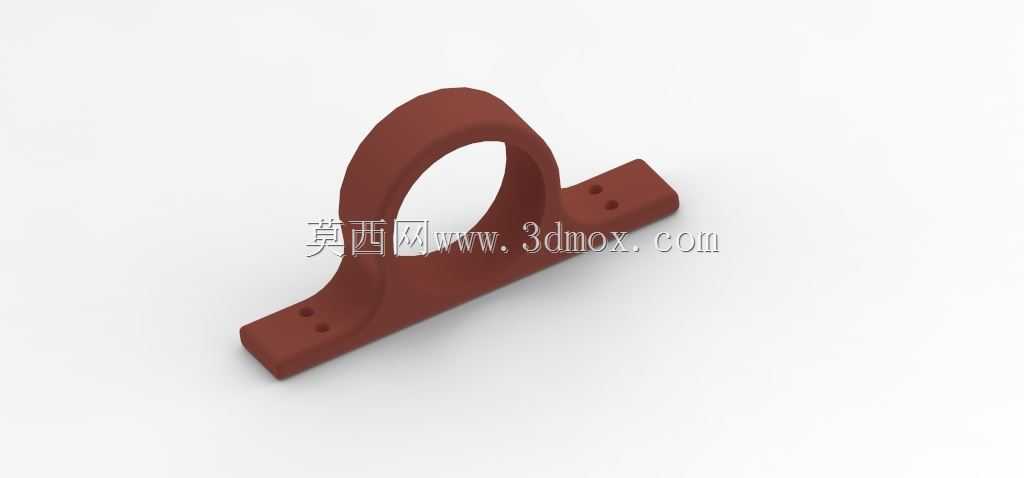

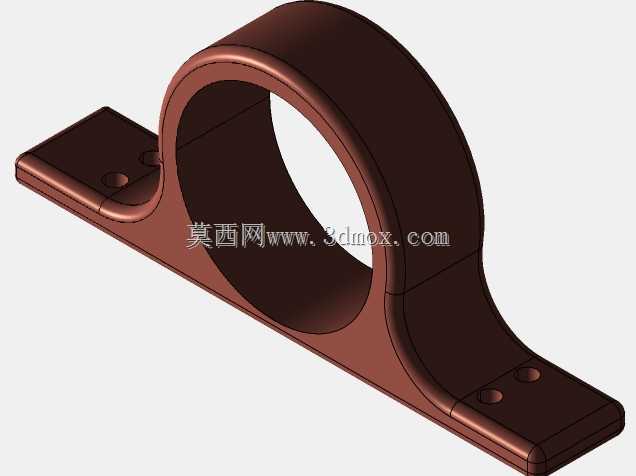

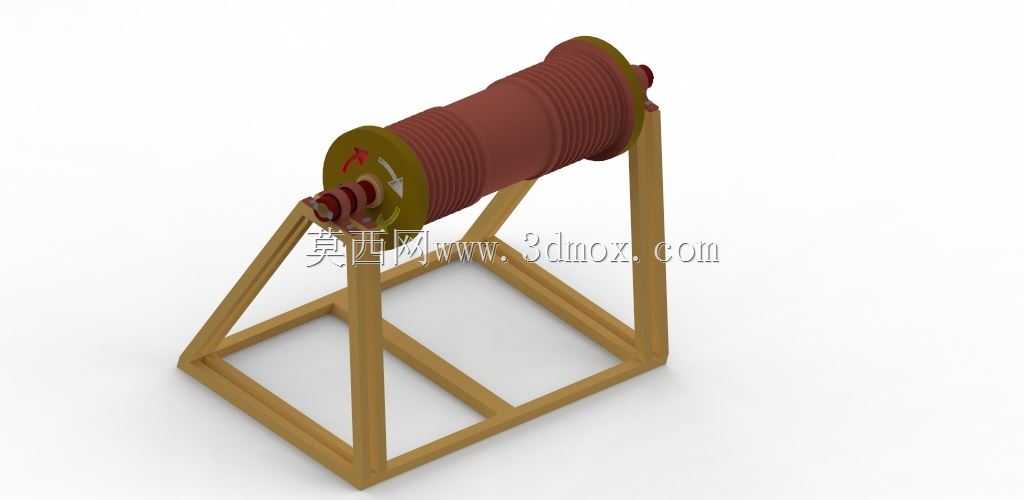

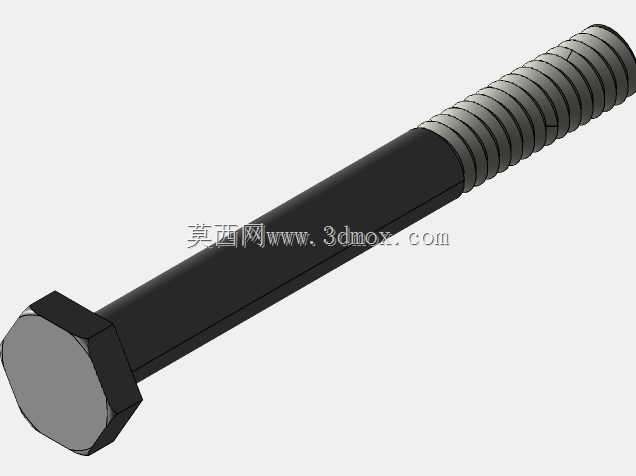

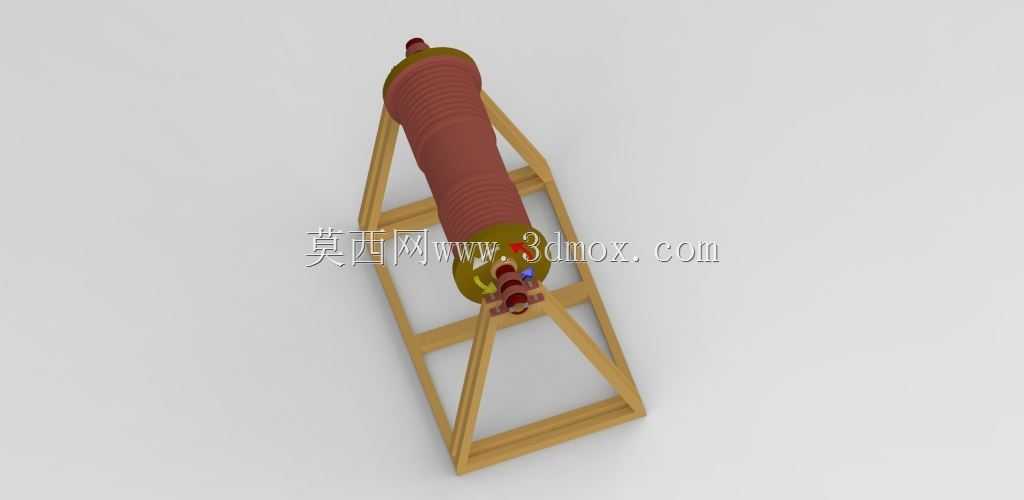

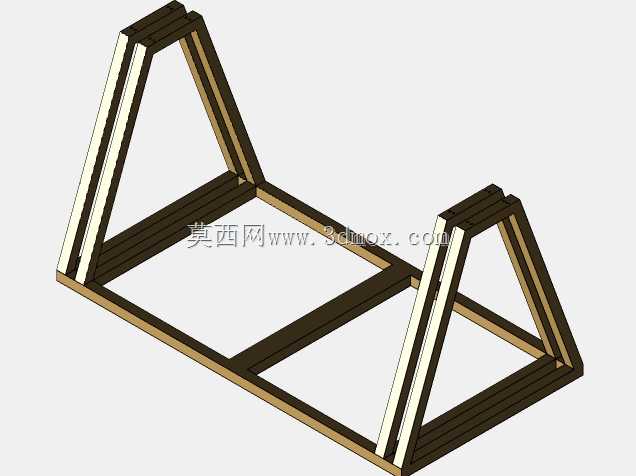

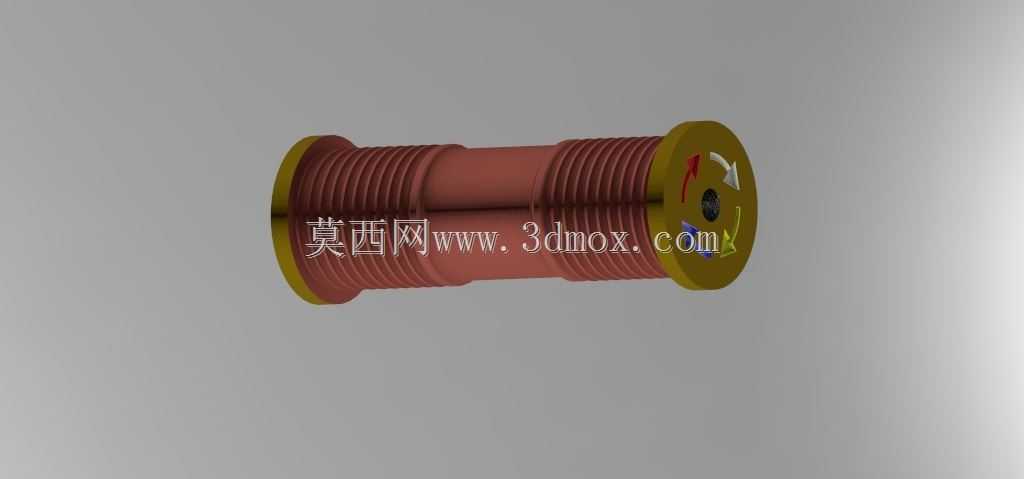

在起重作业、物料牵引、垂直提升类工程场景里，钢丝绳卷筒是直接承担载荷传递、绳索有序排布的核心执行部件，这套带一体式三角支架的绳鼓结构，适配中小吨位的固定卷扬工位、小型吊装设备的绳索收放需求，可直接作为卷扬机构的核心绕绳单元集成到设备机架上，也可单独作为临时牵引工位的绕绳载体使用。从功能特性来看，卷筒筒体表面加工有连续的螺旋绳槽，绳槽的曲率半径与适配钢丝绳直径匹配，能保证钢丝绳缠绕时每一圈都能精准卡入槽位，避免多层缠绕时出现乱绳、咬绳、跳绳的问题，大幅降低钢丝绳的挤压磨损，延长绳索使用寿命；筒体两端设置有挡缘，高度高出缠绕绳层外径足够尺寸，防止绳索在收放过程中从筒体端部脱出引发安全事故。输入端的轴头结构预留了联轴器、制动轮的安装位，可直接匹配驱动单元的输出轴，也可加装减速组件实现大扭矩的绳索牵引。配套的三角式焊接支架采用型材拼焊成型，底部为矩形框架结构，两支腿斜向支撑卷筒两端的轴承安装座，三角形的支撑结构能抵消卷筒受载时产生的径向倾覆力矩，保证卷筒转动过程中支架无明显形变，轴承座的安装面经过铣削加工，保证两端轴承的同轴度公差控制在合理范围，避免卷筒转动时出现卡滞、轴承偏磨的问题。设计过程中优先考虑了绳索缠绕的排布逻辑，绳槽的导程根据常用钢丝绳直径设定，保证绳索缠绕时相邻绳圈贴合但不产生过度挤压，筒体的有效缠绕长度根据额定行程下的绳索储备量确定，预留了至少三圈的安全缠绕圈数，防止绳索受拉时从固定端脱出；支架的型材截面选型根据额定载荷下的抗弯、抗剪强度计算确定，斜撑的角度经过受力优化，将卷筒传递的竖向载荷分解为沿型材轴向的分力，减少型材承受的弯曲力矩，降低整体结构的重量同时保证刚性。安装边界方面，底部框架预留了与基础平台连接的螺栓孔位，可直接通过螺栓固定在设备底盘或者混凝土基础上，输入端轴头的伸出长度适配常用的联轴器安装尺寸，不需要额外做轴头加长或者切削加工即可完成装配，整体结构没有冗余的复杂部件，日常维护时只需要定期对两端轴承加注润滑脂，检查绳槽磨损情况即可，适配矿山、工地、仓储吊装、小型起重设备的配套使用需求，也可作为索道牵引、缆风绳收放的专用绕绳部件使用。
