带法兰定位结构球墨铸铁衬套

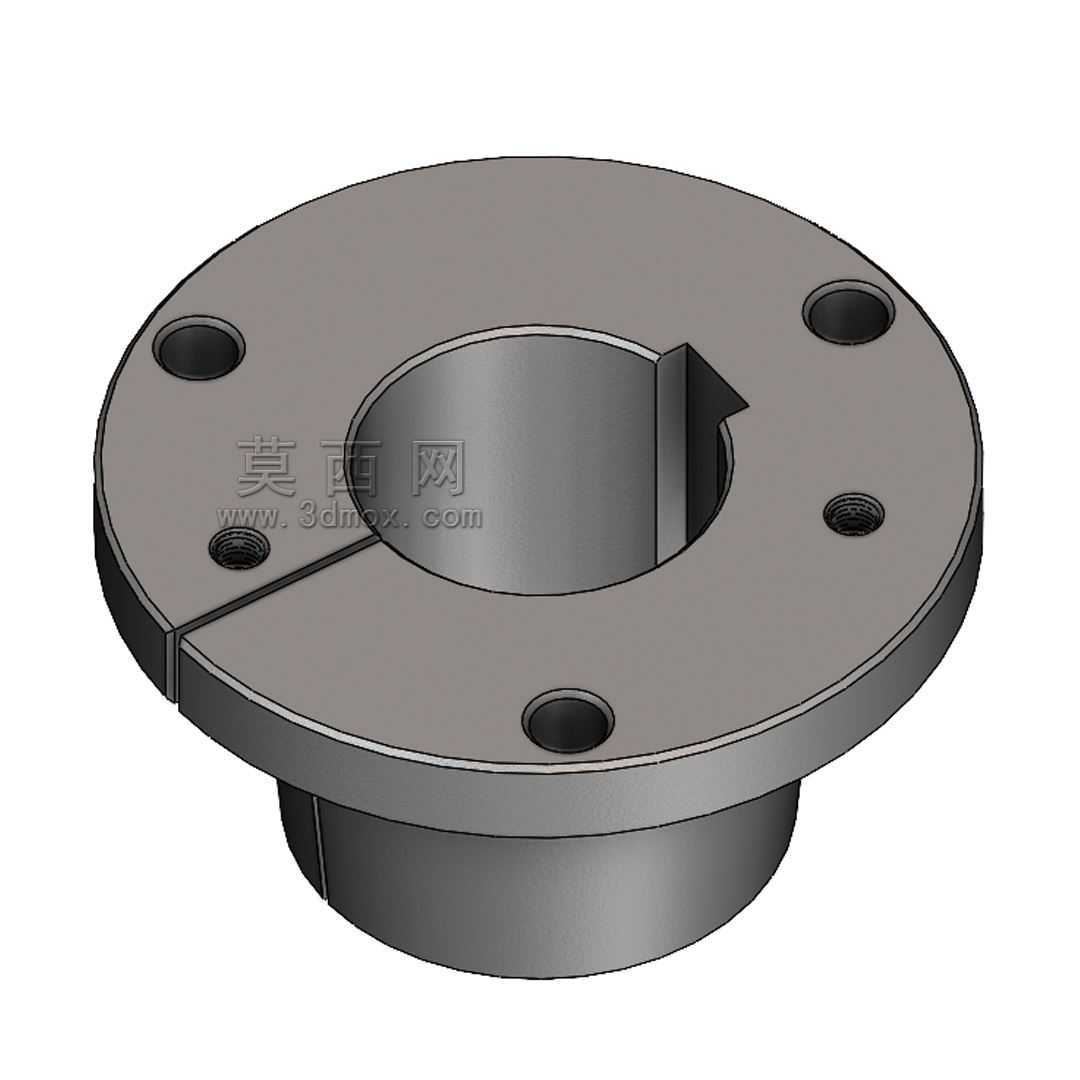

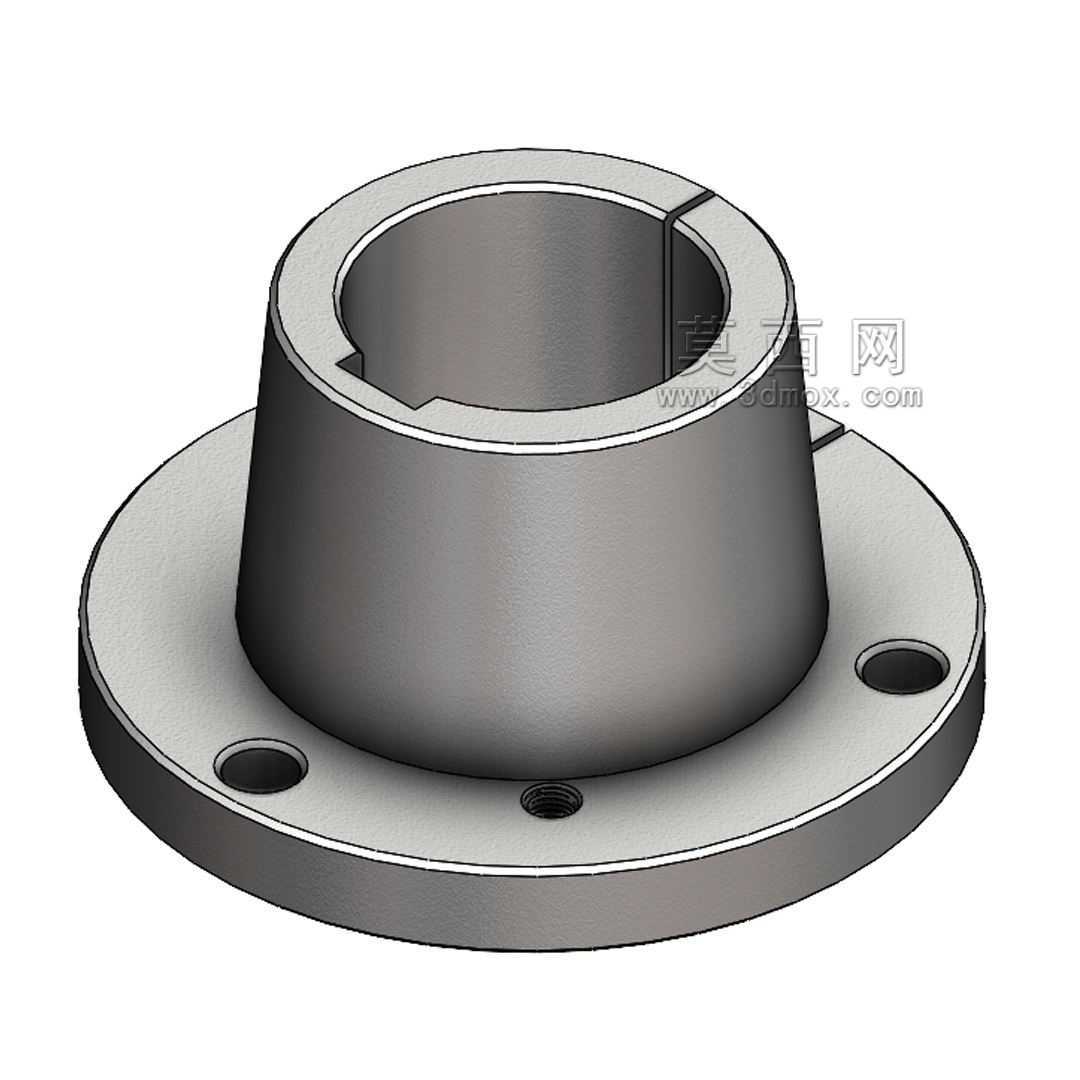

　　在重载传动、工程机械铰接点位、液压设备支撑端这类长期承受径向载荷、伴随间歇性轴向窜动的工况里，衬套是承担磨损防护、轴系定位核心作用的基础零件，这款带一体式法兰结构的球墨铸铁衬套，就是针对中等载荷、中等转速工况下的轴孔配合需求设计的。从结构上看，衬套主体为阶梯式回转结构，下部为同轴圆柱导向段，上部延伸出带安装孔的圆形法兰盘，法兰端面上均匀分布多个通孔与沉孔，既可以穿过紧固件实现衬套在基座上的刚性固定，沉孔结构也能避免螺栓头突出法兰端面，防止与相邻回转部件发生运动干涉。法兰与圆柱主体的衔接位置做了圆角过渡处理，避免应力集中在直角衔接处，在长期承受交变载荷时减少裂纹萌生的概率，这也是铸铁类承载零件设计时必须考量的细节——球墨铸铁本身的石墨球化结构可以阻断裂纹扩展，但结构上的应力集中点依然会成为疲劳失效的起始位置。

　　衬套的内孔为光滑圆柱面，加工时需要保证与配合轴颈的间隙控制在合理区间，既要保证轴转动时不会因为间隙过大产生径向跳动，也要预留足够的润滑脂存储空间，避免干摩擦导致的衬套快速磨损。法兰端面上除了安装通孔，还设计了定位销孔结构，安装时可以先通过定位销完成衬套与基座的同轴度校准，再拧紧紧固件，避免安装过程中衬套偏移导致的轴系不同心问题，这一点在多轴联动的设备装配中尤为重要，哪怕0.1毫米的同轴度偏差，在高速运转时都会放大成明显的振动与噪声，加速整套传动结构的磨损。

　　从实际应用场景来看，这类衬套常被用在农业机械的铰接点位、输送设备的辊筒支撑端、小型机床的进给轴辅助支撑位置，相比铜合金衬套，球墨铸铁材质的衬套成本更低，自身具备一定的自润滑特性，在润滑条件良好的工况下使用寿命完全可以满足设备大修周期的要求，同时铸铁材质的减震性能优于钢制衬套，能够吸收轴系运转时产生的小幅振动，提升设备运行的平稳性。设计这款衬套时，需要重点考量安装边界的尺寸匹配：下部圆柱段的外径要与基座上的安装孔保持过渡配合，压入基座后不会出现松转，法兰盘的外径要大于安装孔直径，起到轴向限位的作用，法兰厚度需要根据承受的轴向载荷大小核算，避免轴向受力时法兰发生变形；内孔的尺寸公差要根据配合轴的精度等级匹配，一般选用H7级公差即可满足多数通用工况的需求，内孔表面粗糙度控制在Ra1.6到Ra3.2之间，既可以减少摩擦阻力，也能存储少量润滑介质。

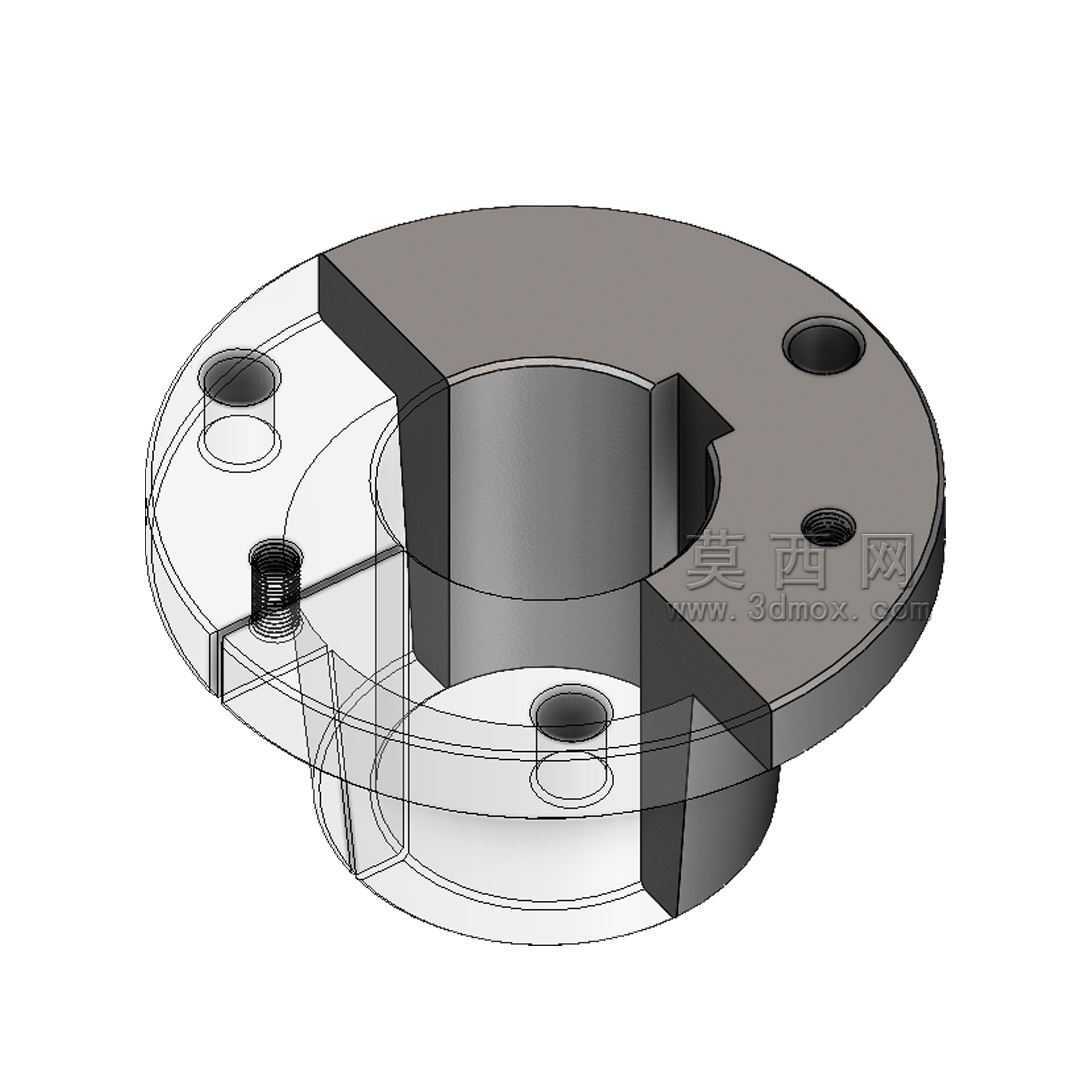

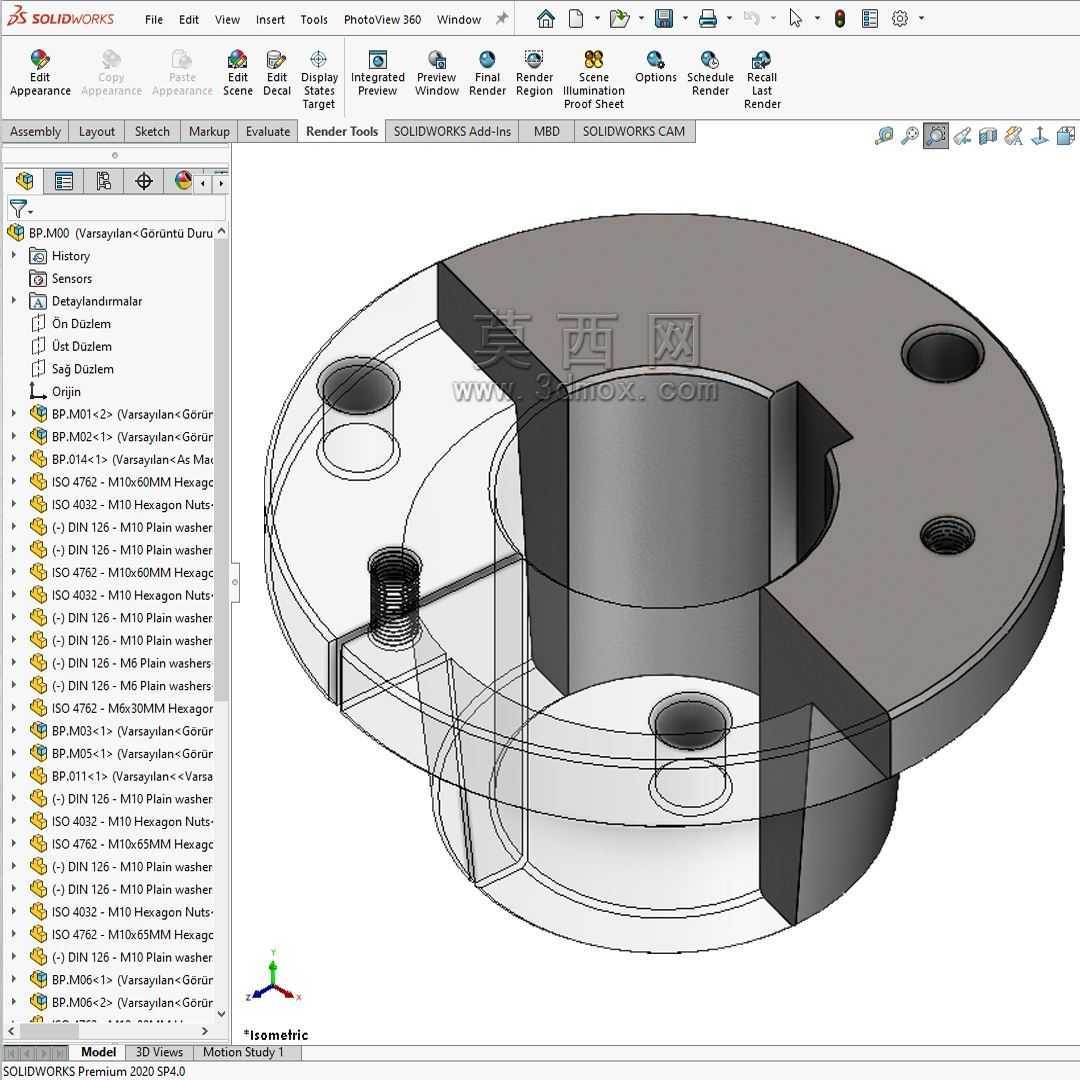

　　在建模过程中，回转主体部分通过旋转特征即可完成基础造型，法兰上的安装孔、定位销孔通过圆周阵列特征实现，要注意孔位的角度分布要避开衬套承受最大载荷的受力方向，避免孔位削弱法兰截面的结构强度；剖视结构展示的内部壁厚要保持均匀，避免壁厚差异过大导致铸造时出现缩松、缩孔缺陷，球墨铸铁件的壁厚一般不小于5毫米，相邻壁厚的比值不超过1:3，才能保证铸造时金属液充型平稳，冷却过程中应力分布均匀。另外，衬套下端的导入位置做了小角度倒角，既方便压入基座安装孔时的导向，也能去除加工毛刺，避免安装时切屑掉入配合面之间造成研损。

　　很多设计人员在选型这类衬套时容易忽略法兰端面的平面度要求，实际上法兰端面与基座贴合的平面度需要控制在0.05毫米以内，如果平面度超差，紧固螺栓时会导致衬套发生微变形，内孔出现圆度误差，直接影响与轴的配合精度，严重时甚至会出现轴转动卡滞的问题。同时，衬套的轴向长度要略短于配合轴颈的支撑长度，避免轴肩与衬套端面发生硬摩擦，预留0.2到0.5毫米的轴向间隙，补偿轴运转时的热伸长量。这类结构的衬套因为采用一体式法兰设计，相比分体式的衬套加挡圈结构，装配工序更少，定位精度更高，在批量设备装配时能够有效提升装配效率，减少零散零件的管理成本。
