公路混凝土隔离屏障浇筑成型模具

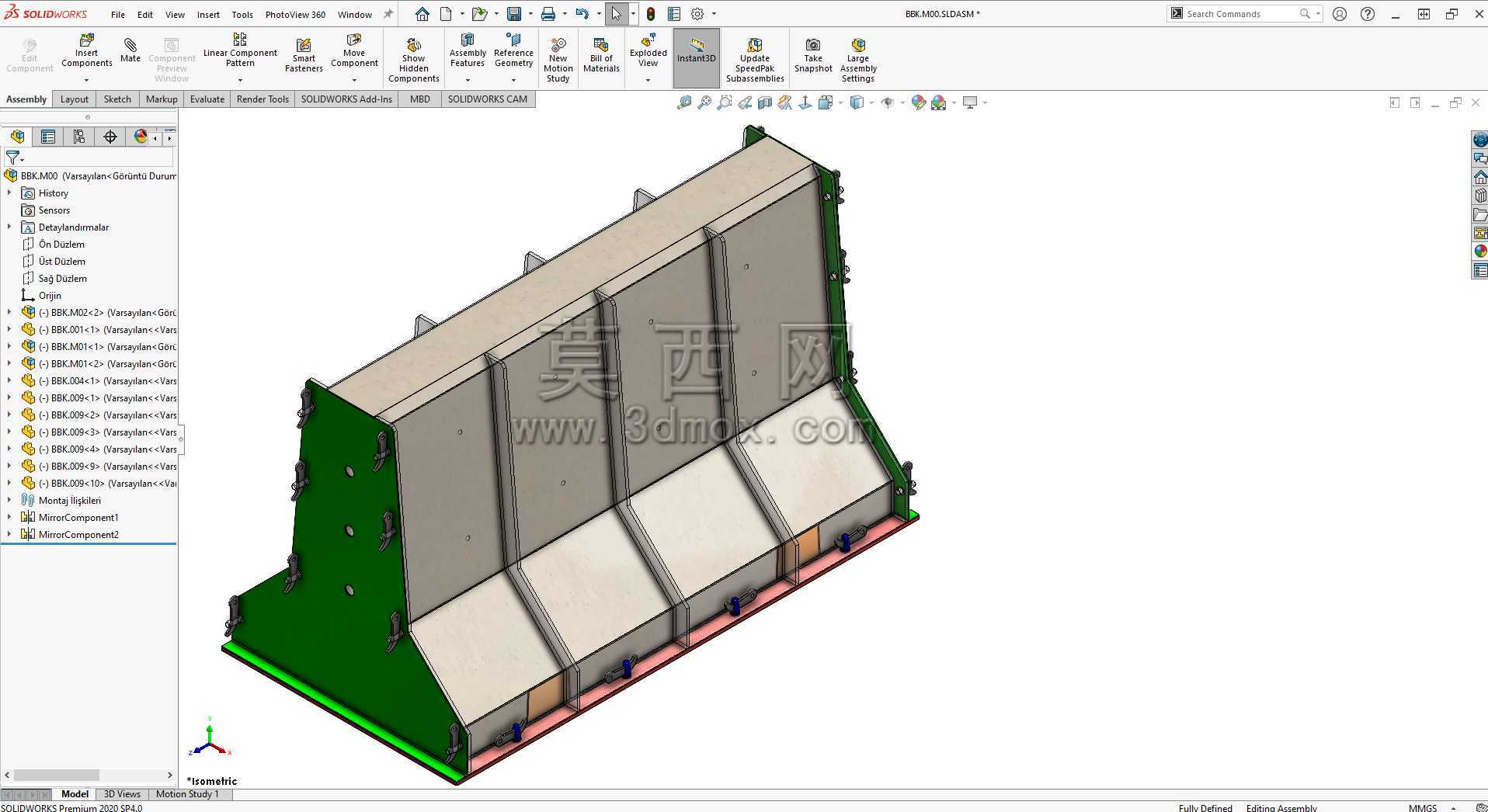

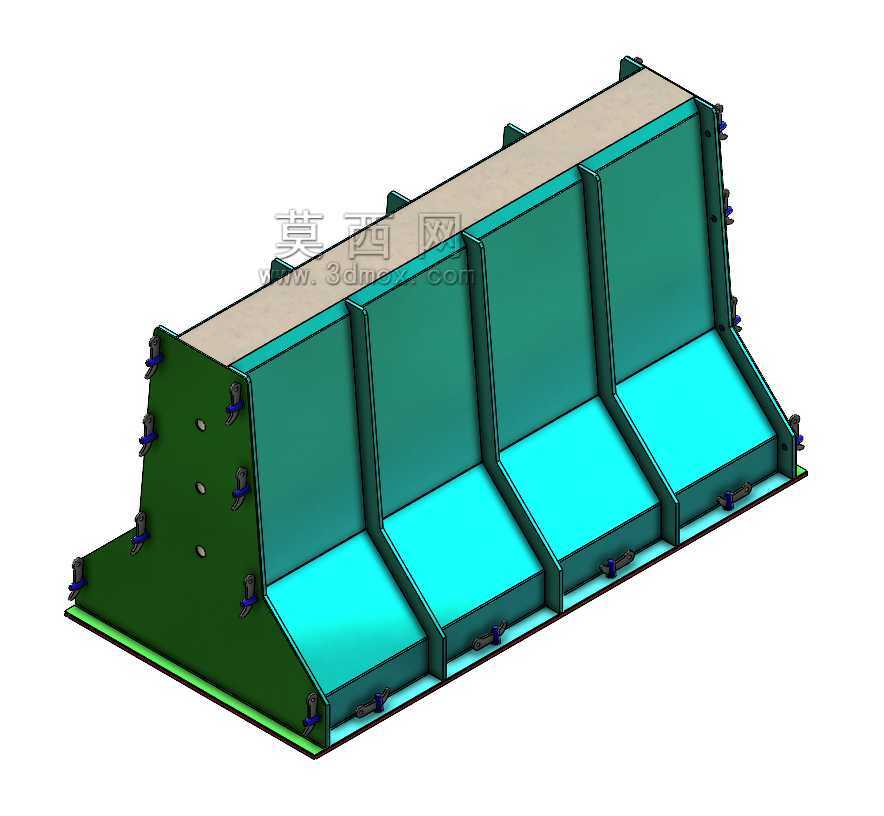

　　这套模具主要服务于公路、市政道路两侧混凝土声屏障、防撞隔离屏障的预制生产环节，在预制构件厂内完成混凝土屏障的批量浇筑成型，替代传统现场支模的低效作业模式，能大幅提升屏障构件的尺寸精度与外观一致性，减少现场施工的支模、拆模人工投入。从结构设计来看，整套模具采用分块式拼装结构，外侧设置多道竖向加劲肋与斜向支撑肋，肋板与模腔面板采用满焊连接，避免浇筑过程中混凝土侧压力导致模腔鼓胀变形，保证成型后屏障构件的壁厚均匀、侧面平直。模腔的成型面做了分区设计，对应屏障构件的迎撞面、安装底面、顶部衔接面分别设置独立的成型板块，其中底部的斜向成型段对应屏障安装后与路面基础贴合的承托结构，浇筑完成后该面无需二次打磨即可直接与基础预埋件匹配安装。

　　模具的侧边设置了多组快拆式锁紧螺栓，沿模腔高度方向均匀排布，合模时可逐步锁紧保证分模面贴合紧密，不会出现漏浆导致的构件飞边、麻面问题；拆模时只需松开侧边锁紧件，即可将侧模向外翻转脱离构件，无需撬动构件本体，避免成品边角破损。模腔内部的竖向分隔板对应多块屏障单元的拼接企口，一次合模可完成单段多腔的屏障构件浇筑，分隔板上设置的定位凸台对应构件拼接时的定位槽，能保证现场安装时相邻屏障段的拼接缝隙均匀、对齐精度达标，减少后期密封处理的工作量。从安装边界来看，模具底部设置了整圈的安装法兰边，法兰边上预留了均匀排布的地脚螺栓孔，可直接固定在预制厂的硬化浇筑平台上，法兰边与平台之间可加装橡胶密封垫，避免底部漏浆；模具的顶部设置了吊装挂点，

　　可配合车间航吊完成整体移位、翻转拆模作业，挂点位置经过重心校核，起吊时模具能保持水平状态，不会出现侧倾导致模腔磕碰变形。设计过程中重点考虑了混凝土浇筑时的排气与振捣作业空间，模腔的转角位置都做了圆弧过渡处理，避免直角位置出现混凝土填充不密实的蜂窝问题，侧模上预留的振捣作业窗口可配合插入式振捣棒完成模腔各区域的混凝土振捣，保证构件内部密实度达标，不会出现内部空洞影响屏障的防撞强度与隔音性能。模具的所有成型面板都采用加厚钢板加工，面板表面做了打磨抛光处理，每次浇筑前涂刷脱模剂即可保证构件表面光洁度，无需二次抹灰处理；加劲肋的排布间距经过侧压力计算校核，在混凝土浇筑满仓时，模腔面板的最大变形量控制在构件尺寸公差允许范围内，

　　保证批量生产的构件尺寸一致性，满足现场快速装配的施工要求。针对屏障构件顶部的安装衔接结构，模具顶部设置了可拆卸的成型镶块，可根据不同项目的屏障顶部护栏安装需求更换对应镶块，无需重新制作整套模具，提升了模具的通用适配性，减少不同规格屏障生产的模具投入成本。拆模作业时，可先松开顶部的锁紧件，再依次松开侧边的螺栓，借助侧模上设置的脱模顶丝将侧模与成型构件平稳分离，整个拆模过程不会对构件边角造成磕碰，成型后的构件可直接吊运至养护区完成养护，养护达标后即可运输至施工现场安装。
