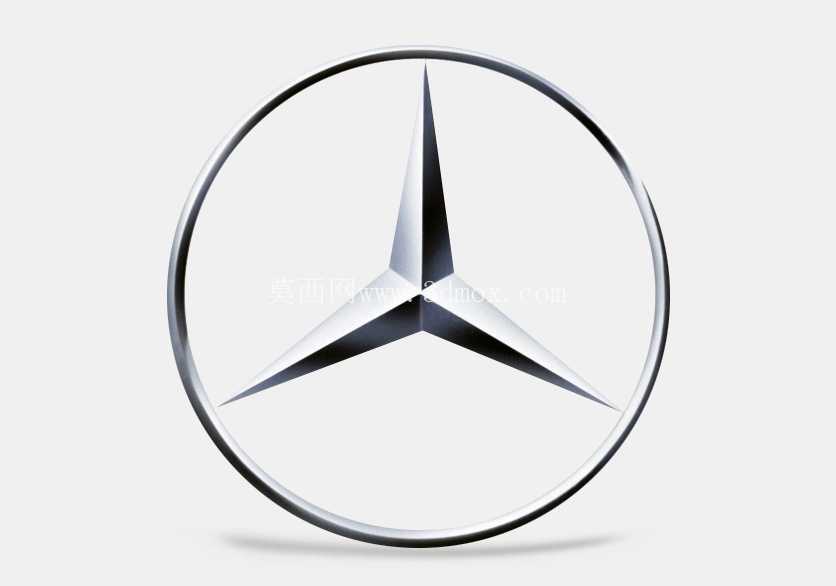

梅赛德斯三叉星徽立体车标造型

　　三叉星徽作为整车前脸识别系统的核心视觉件，在展车布置、4S店门头标识、售后备件替换、汽车文化周边开发以及教学演示中都有明确使用场景。该造型围绕环形外框与中心三向放射星臂展开，外圆承担轮廓约束，星臂承担品牌识别，两者在同一中心轴线上形成稳定的视觉平衡。实际建模时不能只把标志当作平面贴图处理，因为车标在实车上通常具有厚度、倒角、反光面和安装基面，单纯拉伸轮廓会导致边缘生硬、高光断裂，渲染时也无法表现金属镀铬层的连续反射。

　　结构上，环形边框采用闭合圆轨迹控制外径与截面粗细，截面不宜过宽，否则标志会显得笨重；也不宜过窄，否则在远距离识别或小比例展示时线条发虚。中心三叉星由三组呈120度均布的星臂构成，每组星臂从中心轮毂区域向外逐渐收窄，末端指向圆环内侧并保留均匀间隙。这个间隙是造型控制的重点：间隙过小，星臂尖端与外环视觉粘连；间隙过大，则标志中心发散、整体感减弱。工程建模中可先建立一根星臂的基准曲面，再通过圆周阵列得到其余两支，从而保证三臂长度、宽度、扭转角度和倒角半径完全一致。

　　星臂并非简单平板，而是带有中脊隆起和两侧斜面的立体形态。中脊沿星臂长度方向形成主反光带，两侧斜面负责承接环境光，使标志在旋转观察时呈现金属折面效果。设计时需要控制中脊高度沿径向的变化：靠近中心区域体量较厚，以保证三臂交汇位置有足够实体过渡；向尖端延伸时厚度逐步降低，避免末端显得钝厚。三叉交汇区应设置平滑过渡面，不能出现三个尖角强行相交造成的褶皱面，否则后续导入渲染环境或进行快速成型时，表面质量会明显下降。

　　安装边界方面，若用于车头立标或格栅徽标，需要在标志背面预留平整贴合面，贴合面轮廓应避开星臂尖端薄弱区，尽量落在外环后侧与中心轮毂后侧。外环后侧可提供连续支撑，中心区域可承担定位作用；若采用螺柱固定，螺柱轴线应与标志中心法线重合，装配后不能让星臂承受主要紧固力。若用于墙面或展台大型标识，背面还需增加加强筋或背挂板，薄壳金属件在大尺寸下容易因自重产生翘曲，加强筋应沿环向和星臂走向布置，同时避免在正面透过抛光表面显露筋位印子。

　　外形尺寸需要依据使用场景确定比例关系。整车格栅上使用时，外径与前脸镀铬饰条、中网开孔尺寸相协调，标志过大会压迫进气区域，过小则在深色格栅背景上识别不足。展台或墙面使用时，除外径外还要控制整体厚度与边框截面，厚重大尺寸标识适合远距离观看，近距离展示件则应减小背面结构深度。无论哪种场景，圆环中心线、三叉星中心和安装基准中心必须重合，三臂周向角度误差会在对称图形中被肉眼放大。

　　从曲面构建思路看，可先绘制正面轮廓草图，确定外环内径、外径、星臂根部宽度、尖端宽度及尖端与内环的间隙；再建立星臂中脊控制线，赋予其由中心向尖端递减的高度；随后用放样或边界曲面连接中脊与侧边轮廓，形成左右对称的折面。外环可采用扫略方式生成，截面边缘加入小圆角，使镀铬后具有圆润高光。背面结构根据工艺区别处理：机加工金属件可保留较实体的背部支撑；真空镀或注塑件则应控制壁厚均匀，防止缩痕；展示模型可将正面高反射曲面与背面简化安装座分开建模，既保证外观质量，也减少后期装配干涉。

　　该标志的功能不在于传递运动载荷，而在于承担品牌识别、外观装饰和装配定位。因此建模评价重点集中在对称性、曲面连续性、边缘高光和安装可行性上。三臂阵列后需检查相邻星臂之间的负空间是否等宽，圆环截面是否圆顺，星臂尖端是否在同一圆周包络内。对于渲染用途，正面应保持连续G2过渡；对于加工用途，背面需留出夹具夹持或粘接平面；对于备件开发用途，则要核对安装柱、定位销或背胶区域与实车基座的边界。通过这些处理，三叉星徽既能保持简洁识别特征，也能满足展示、装配和制造环节对立体外观件的实际要求。
