半挂车用橡胶罩插销锁止结构

这类橡胶罩插销在北美半挂车、工程建筑设备、车载电池舱以及设备间隔舱的舱门固定场景中十分常见，核心作用是实现舱门、检修罩的快速锁止与开启，日常运维时无需额外专用工具即可操作，适配户外复杂工况下的频繁开合需求。目前实际应用中主要分带保险挡块与无保险挡块两种结构，无保险款在多数常规运维场景中普及率更高，依靠插销自身的球头锁止结构实现防脱，带保险款则多用于颠簸程度更高的越野类工程设备上，避免行驶过程中插销受振动脱出。

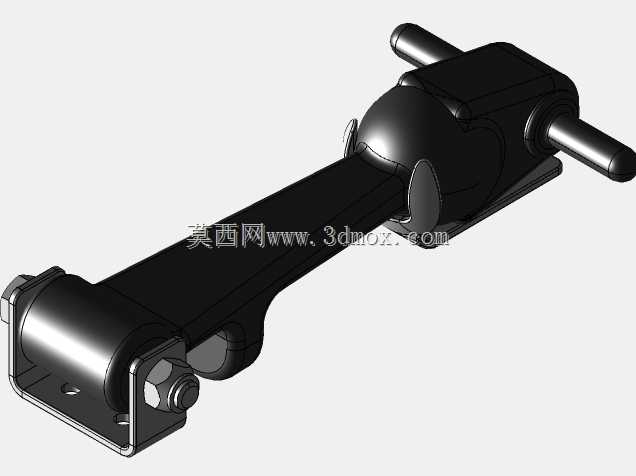

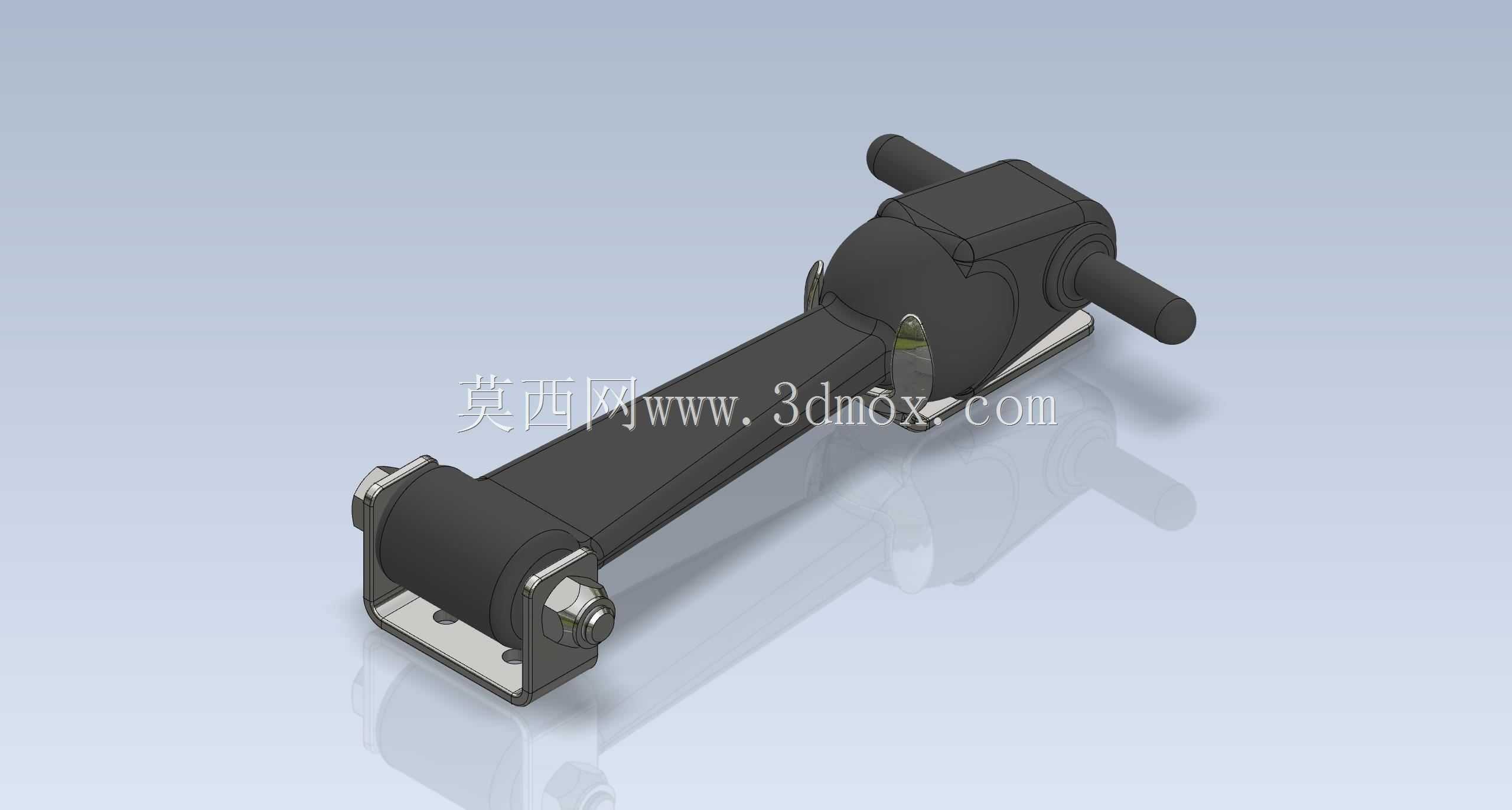

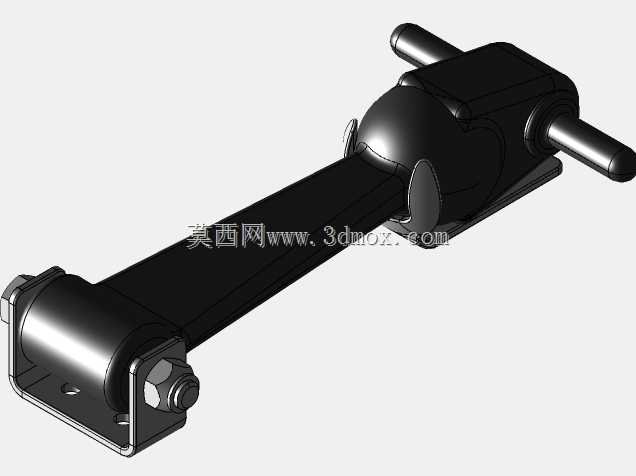

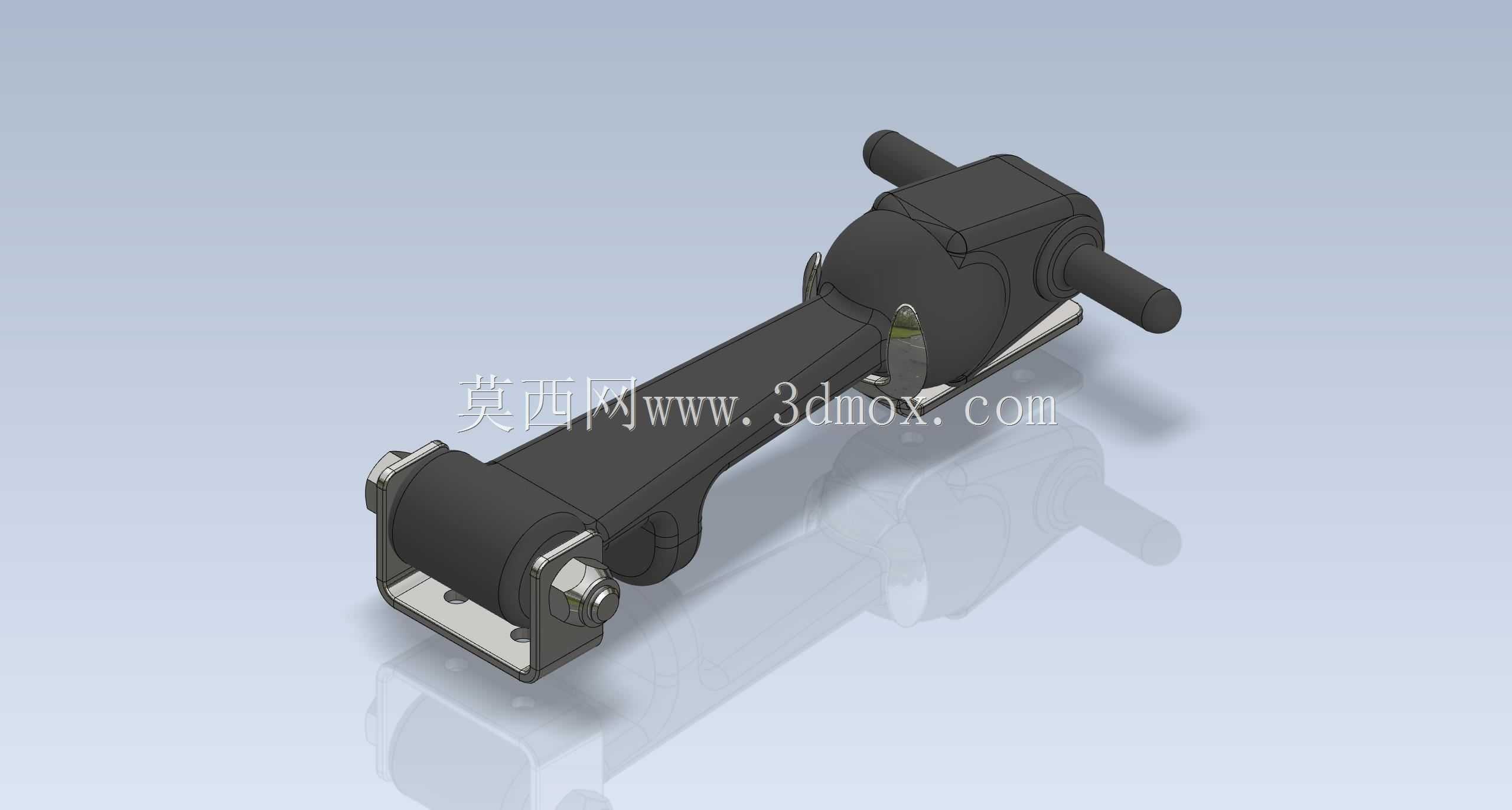

设计时核心考虑的是操作便捷性与锁止可靠性的平衡，主体采用长杆式冲压结构搭配端部橡胶缓冲套，一端设置带安装孔的固定支座，通过螺栓可直接固定在舱门门框的安装面上，另一端设置T型操作手柄，操作人员握持旋转即可完成锁止与解锁动作。锁止核心采用球头与球座的配合结构，两个球头处于常闭贴合状态，分别位于橡胶球碗与球形插座内，主要承担连接约束作用，抵消舱门关闭后受振动产生的横向、纵向窜动，避免金属部件直接刚性碰撞产生异响与磨损。

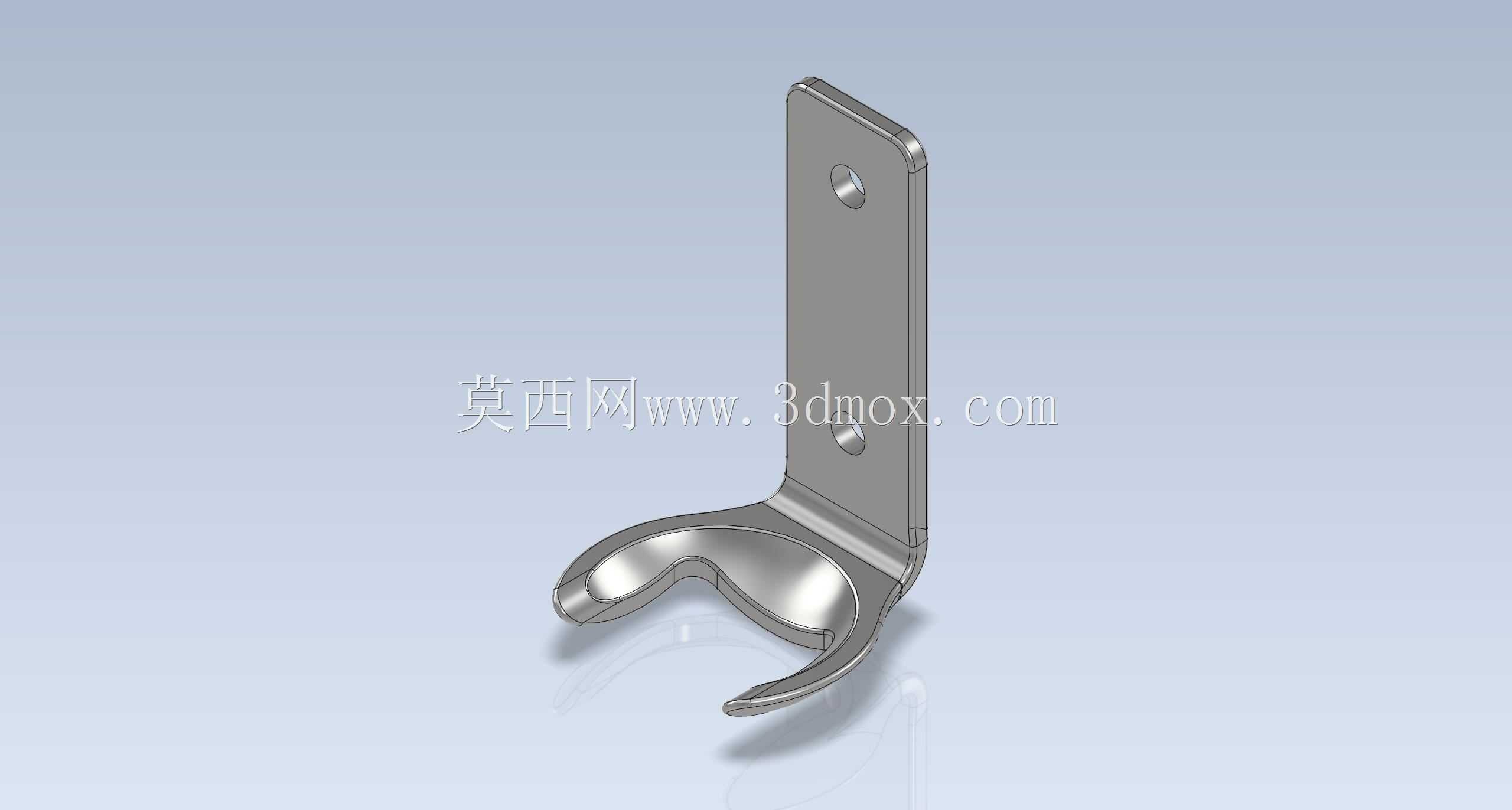

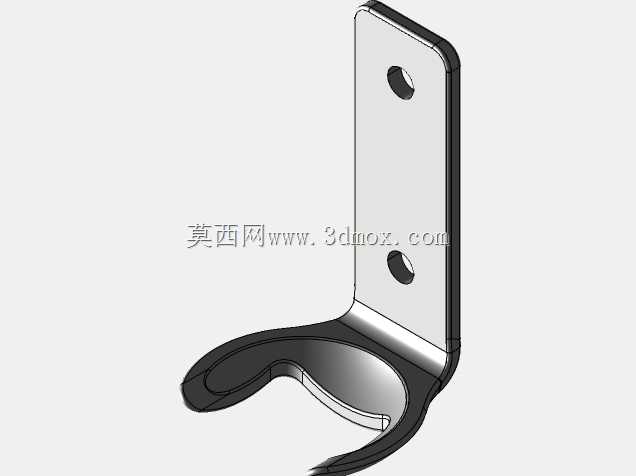

安装边界上，从铰链销轴位置到球头中心点的距离设定为6英寸，这个尺寸是经过多轮实车验证的通用适配值，既不会因为力臂过短导致操作费力，也不会因为力臂过长在振动工况下产生过大的摆动量，适配市面上绝大多数标准尺寸的半挂车电池舱、设备隔舱的舱门开合行程。端部的橡胶罩除了起到缓冲作用外，还能阻挡户外的雨水、灰尘进入球头配合面，减少锁止结构的卡滞风险，降低日常运维的润滑频次。建模过程中特意简化了球支架的冗余结构，去掉了非受力区域的多余倒角与工艺凸台，既保证结构强度符合受力要求，也让整体装配关系更清晰，方便后续做结构受力仿真或者改装适配时直接调用，不需要再做额外的结构简化处理。
