博世外啮合齿轮式液压泵结构设计

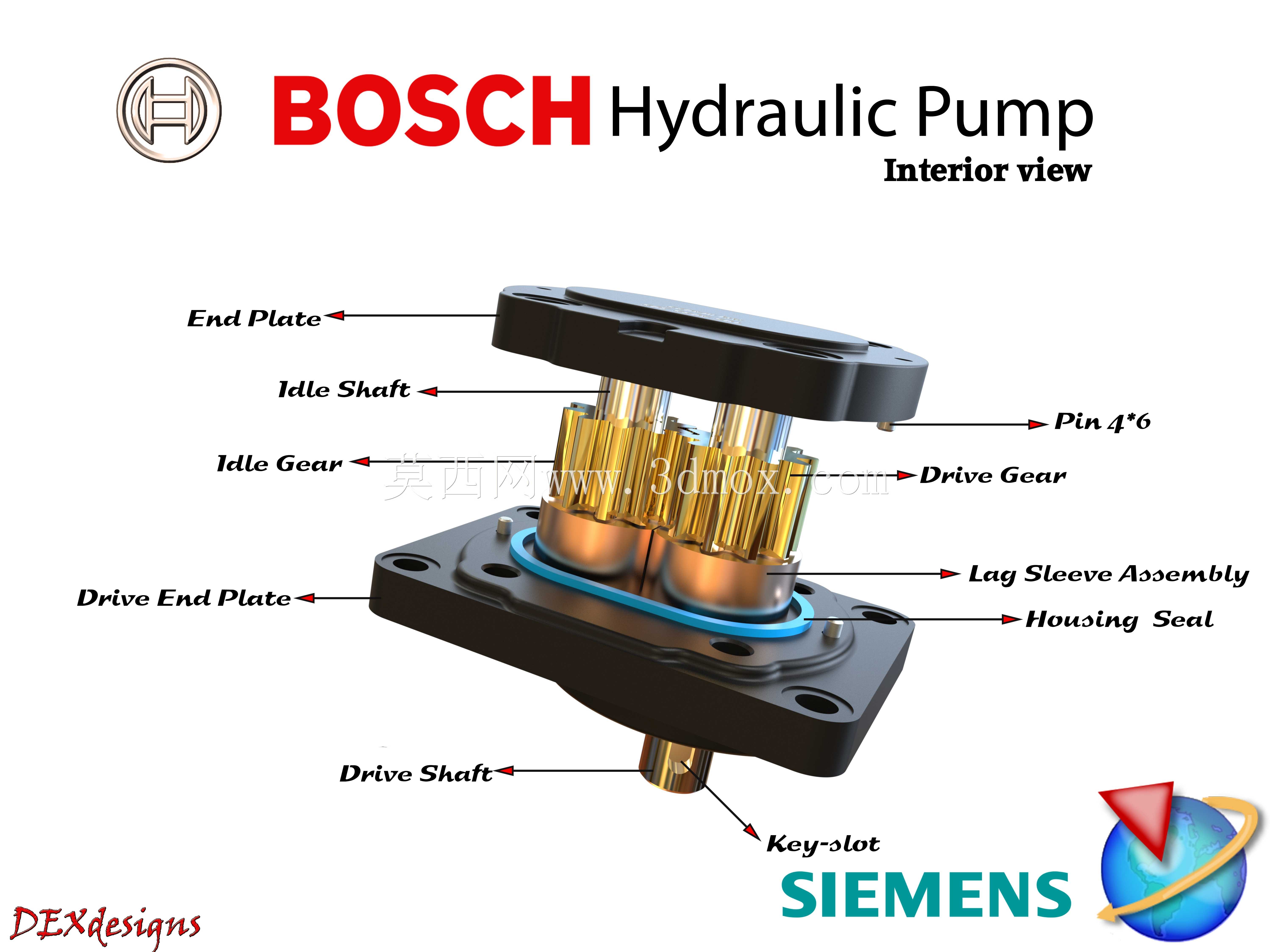

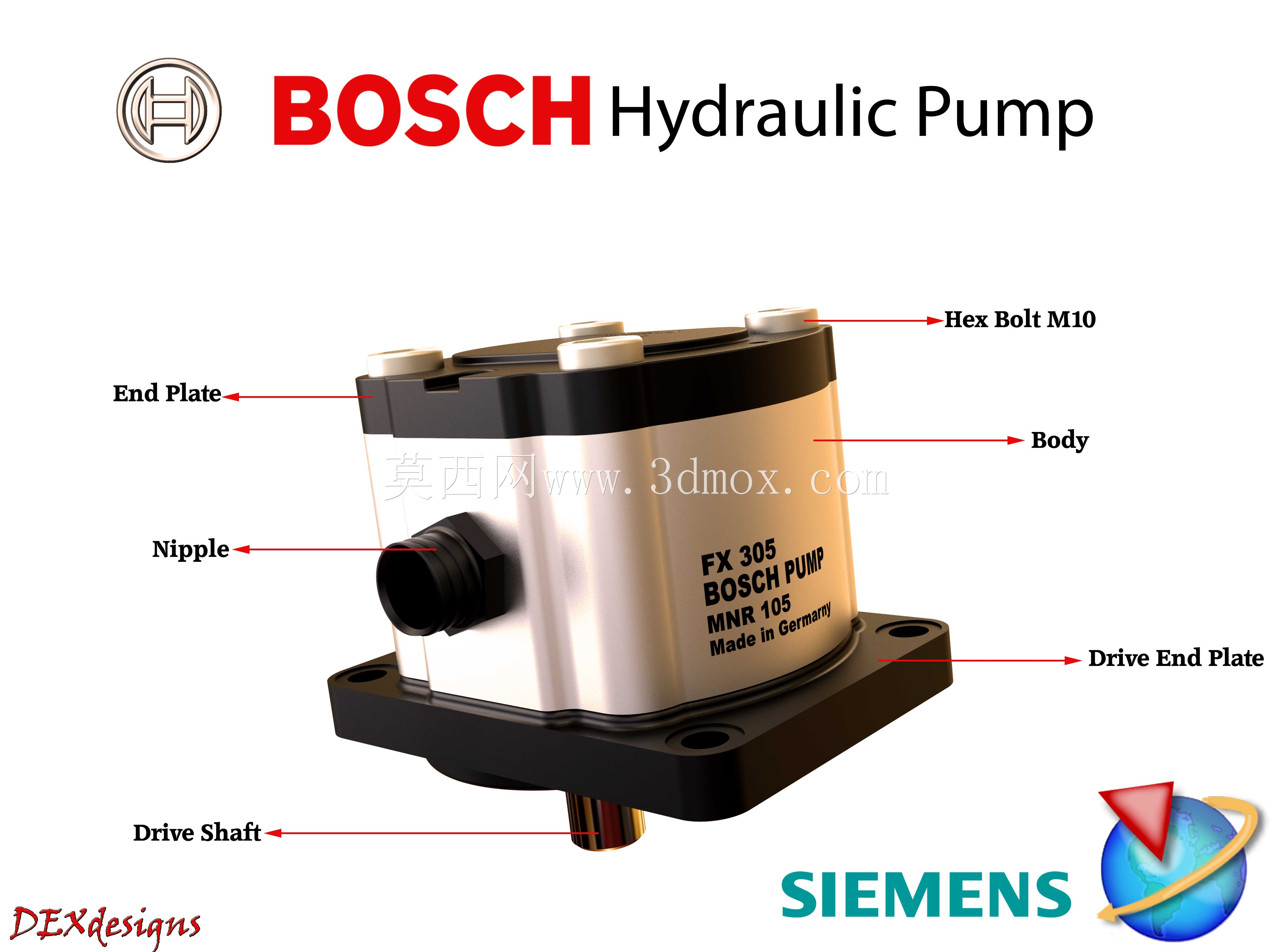

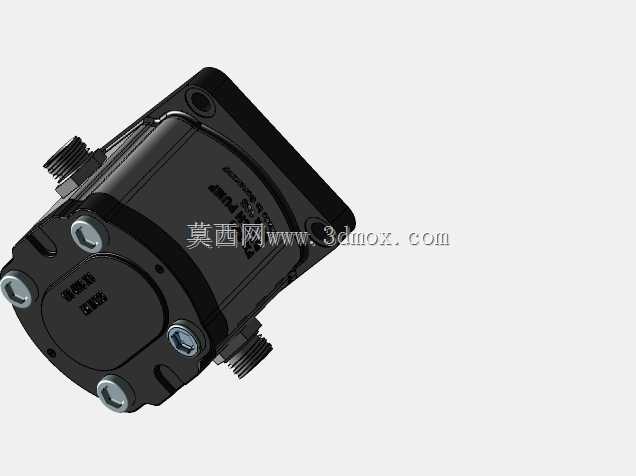

这款液压泵的结构设计完全围绕工程机械液压系统的实际工况展开，在农用拖拉机液压悬挂、小型装载机转向助力、机床夹具夹紧回路这类中低压液压场景中，这类外啮合齿轮泵的应用占比极高，核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为整套液压执行元件提供稳定的压力油源。从结构拆解来看，泵体采用整体式铸铁壳体作为承压主体，进出油口的管接头采用阶梯式外螺纹接口，可直接匹配常用的液压胶管接头，无需额外加装过渡转接头，减少了管路泄漏点。驱动端盖与非驱动端盖通过六颗M10内六角螺栓与泵体锁紧，端盖与泵体的结合面采用精加工平面密封，没有额外加装密封垫片，依靠加工面的平面度实现静密封，这种设计能在16MPa额定工作压力下有效避免结合面渗油问题。驱动轴采用伸出式渐开线花键轴结构，轴伸长度控制在标准安装尺寸范围内，可直接与发动机飞轮端的取力口或者电机输出轴的联轴器对接，安装时无需额外调整轴系对中量，适配绝大多数通用液压动力单元的安装接口。内部的一对渐开线圆柱齿轮采用斜齿修形设计，齿顶与泵体内腔的径向间隙控制在0.02-0.03mm之间，齿轮端面与前后端盖的轴向间隙采用浮动轴套自动补偿，能在齿轮长期磨损后仍保持较高的容积效率，避免内泄过大导致系统压力不足。进出油口采用不对称布局，进油口通径大于出油口通径，可降低吸油阻力，避免高转速工况下出现吸空和气蚀问题，延长泵的使用寿命。安装法兰采用菱形四孔安装结构，安装孔的位置度公差严格控制在0.05mm以内，能直接匹配标准的液压泵安装支架，安装时只需将法兰止口嵌入支架定位孔即可完成定位，无需反复调整安装位置。整个泵的外形轮廓没有突出的尖锐结构，所有边角都做了R2以上的倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升壳体的抗冲击能力，在工程机械颠簸振动的工况下不会出现壳体开裂的问题。
