三轮农机配套12V电动喷洒液体泵结构

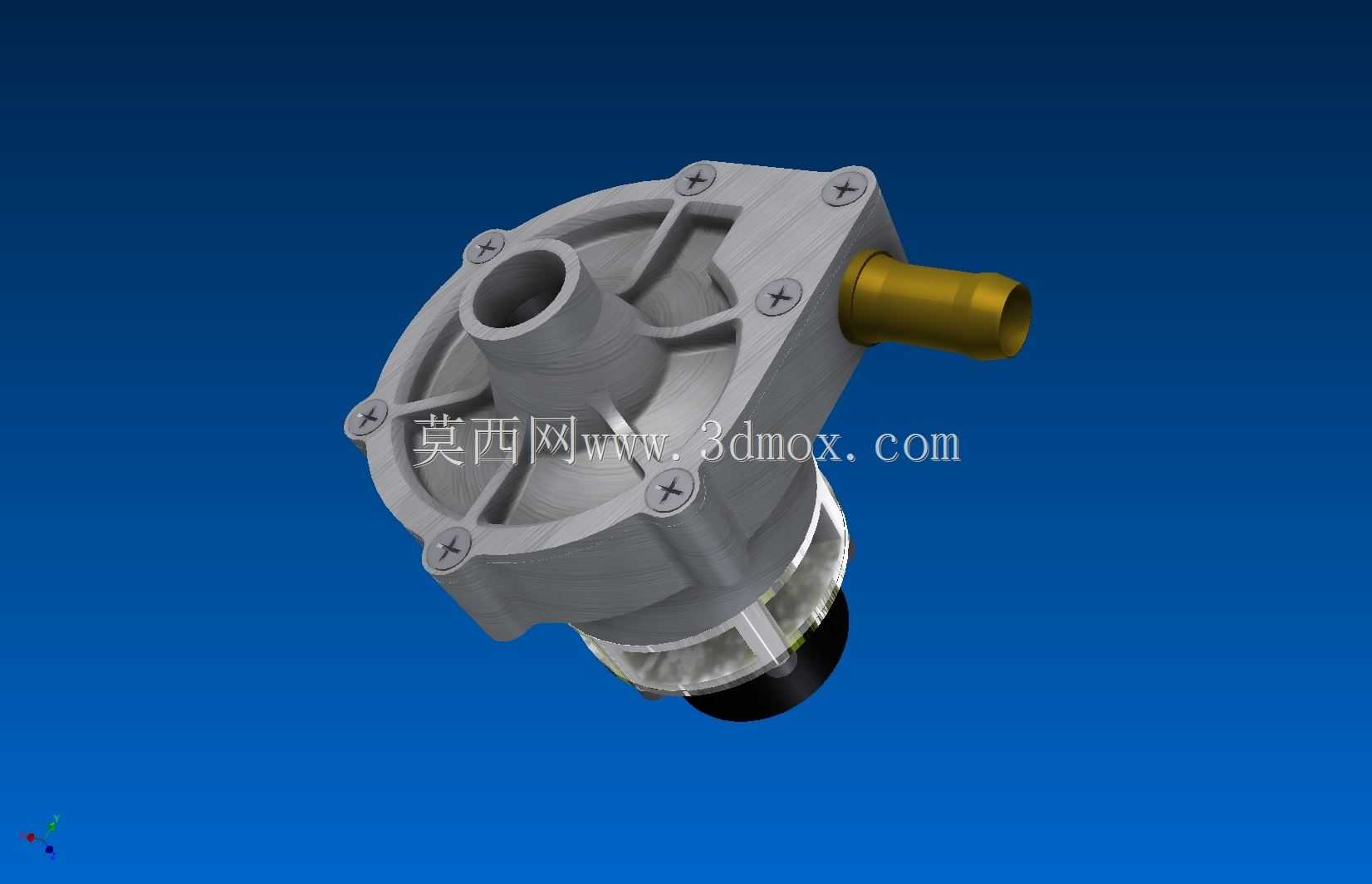

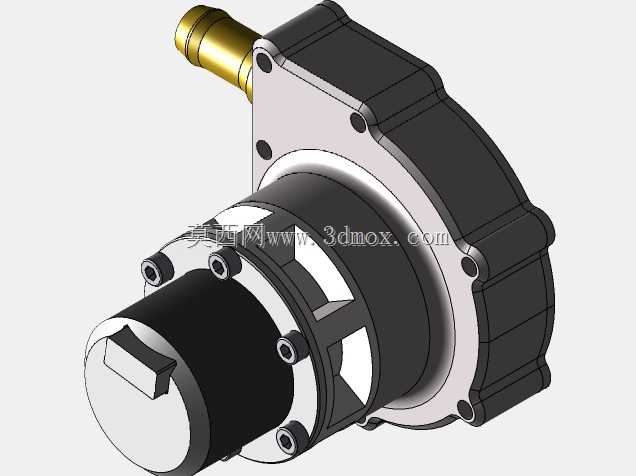

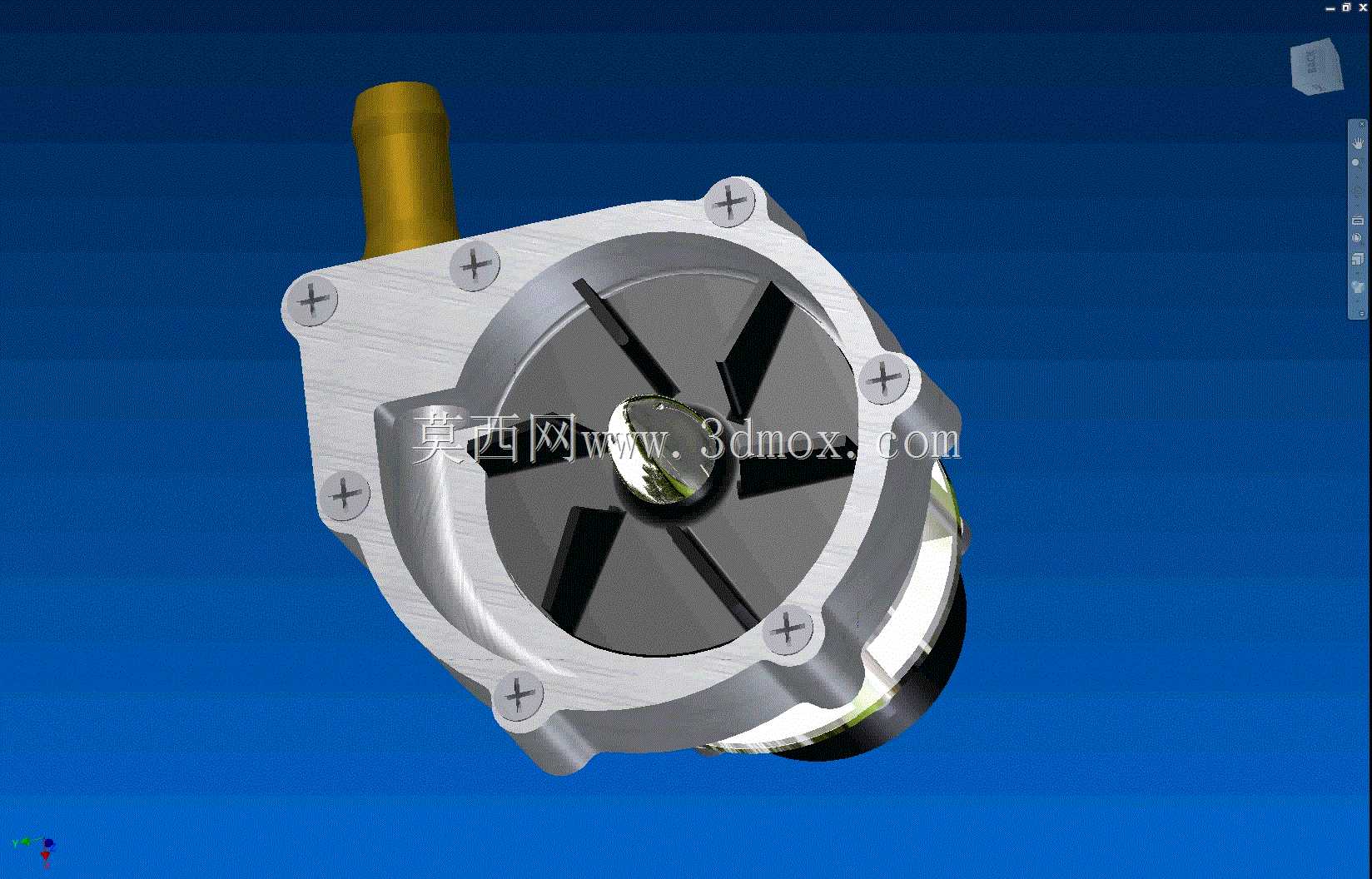

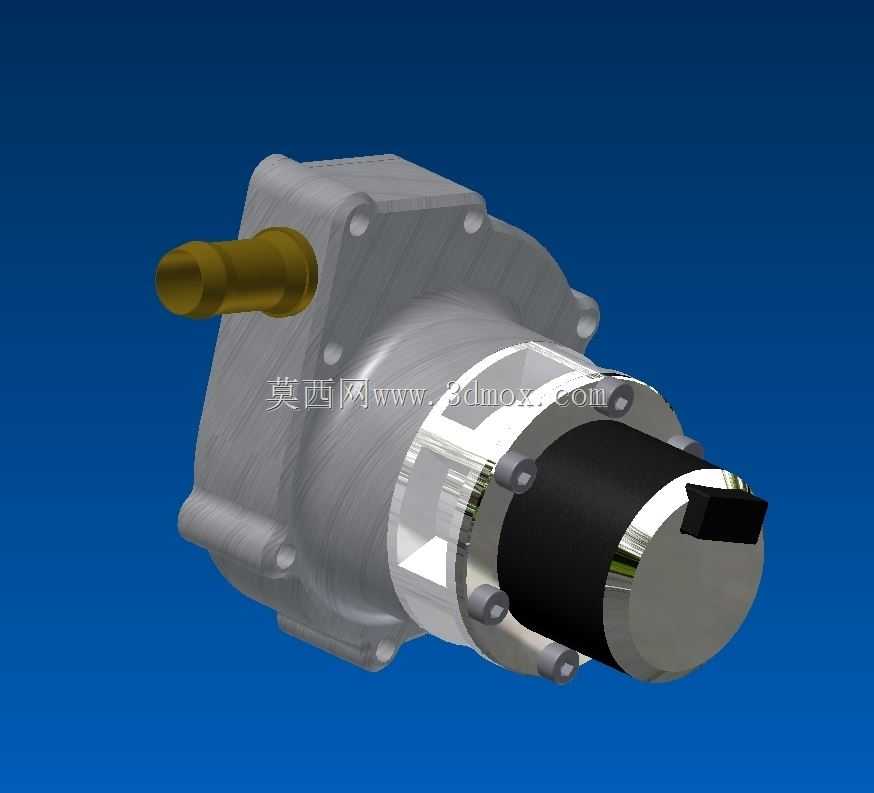

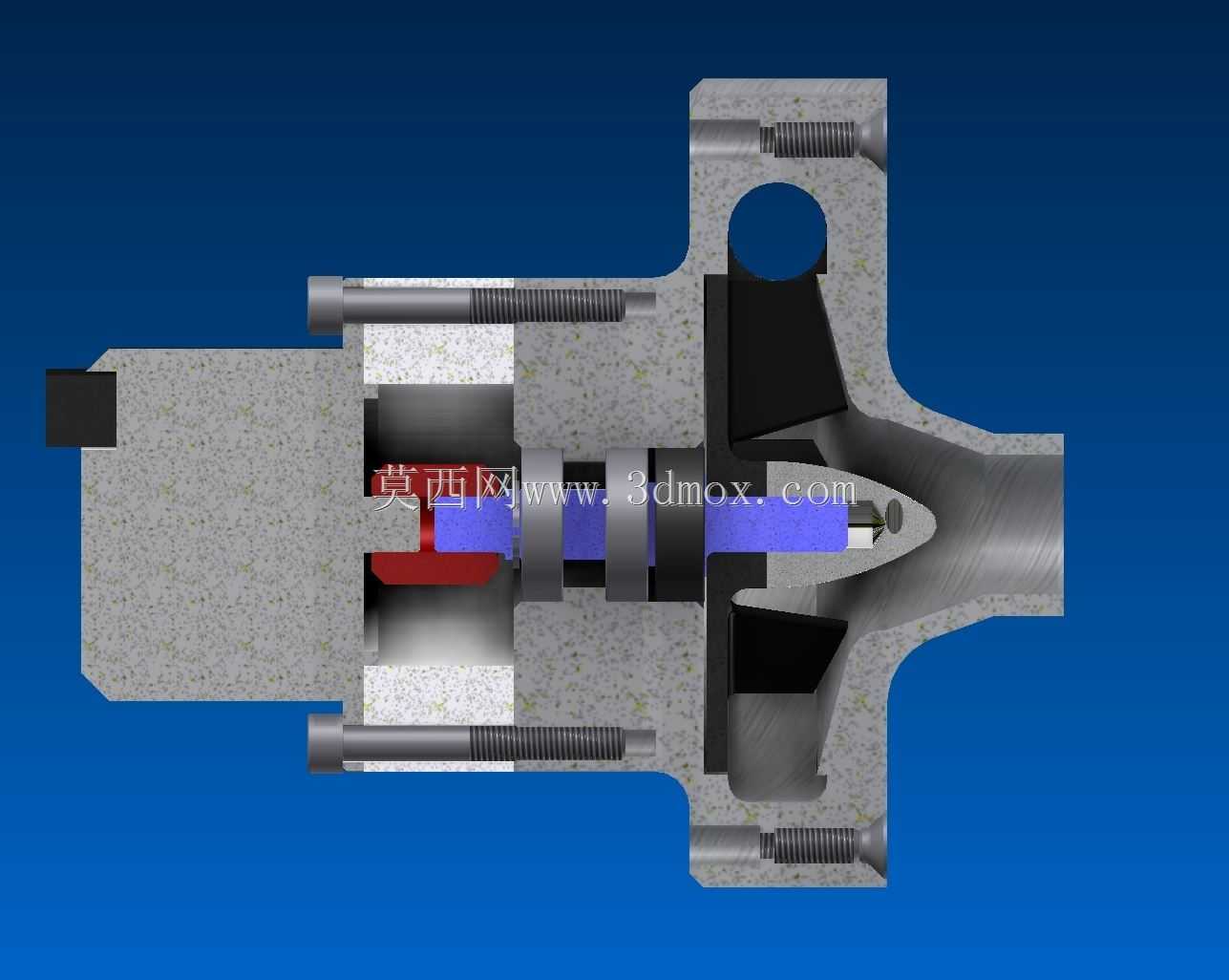

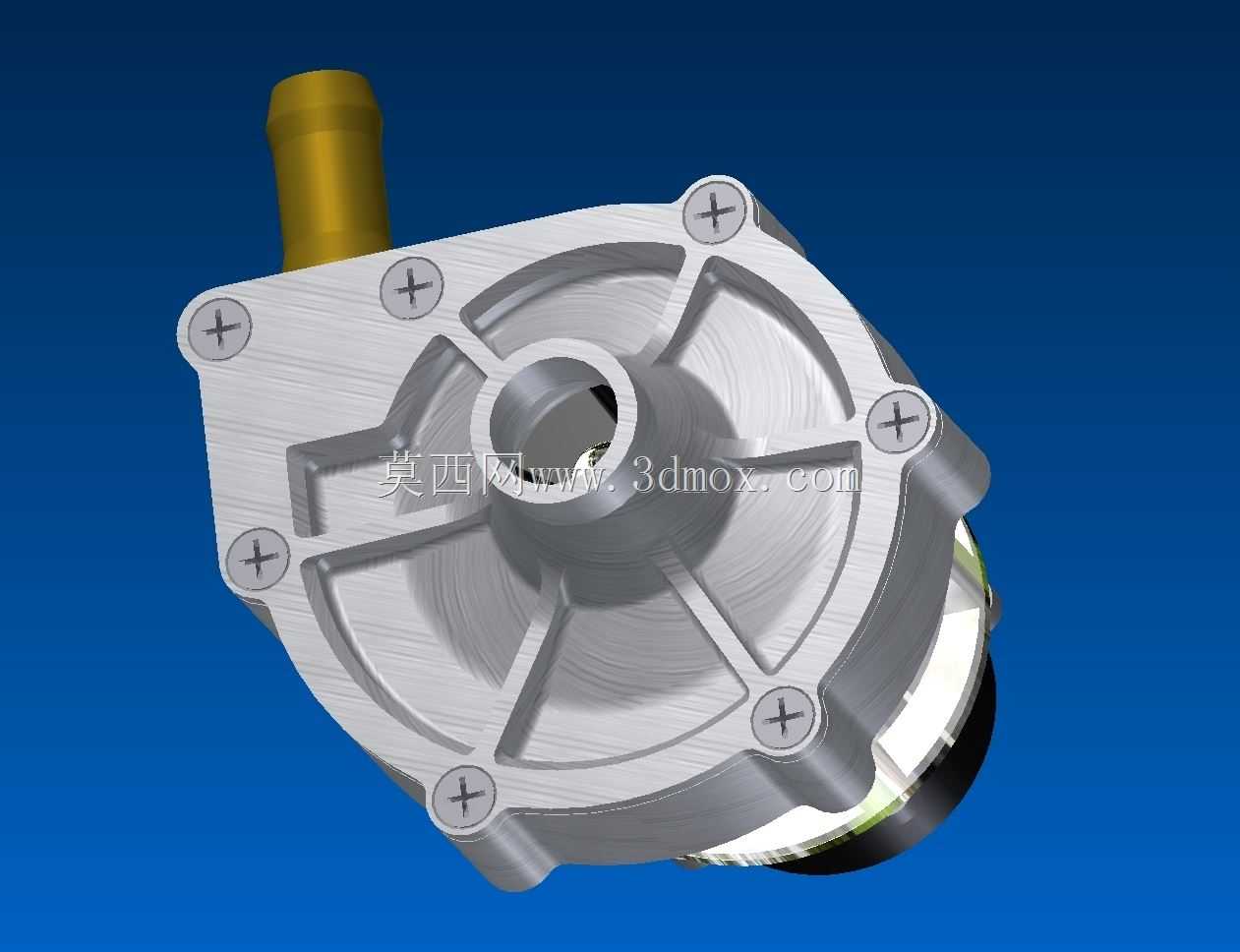

这款电动液体泵主要面向三轮农用机具的挂载喷洒作业场景设计，适配小型机动三轮的车载供电体系，核心解决丘陵、零散地块农业施药、叶面肥喷施作业里的轻量化供液需求，不用额外搭载大功率燃油动力单元，直接依托车载12V直流电源即可驱动，很适合小地块、散户种植场景下的灵活作业，避免了大型喷药设备进地难、转弯半径大的痛点。从结构设计逻辑来看，泵体采用径向叶片式容积供液结构，泵腔内部的叶片随转子旋转时，依靠离心力贴紧泵腔内壁形成封闭容腔，通过容腔的周期性容积变化完成液体的吸入与加压输出，这种结构的优势在于供液脉动小，输出流量稳定，不会因为喷洒管路的小幅压力波动出现断流、雾化不均的问题，适配常规农用圆锥雾喷头、扇形雾喷头的工作压力区间。泵体的进出液接口采用侧置宝塔式硬管接头，接头外径匹配常规农用PVC输水软管的内径，安装时直接将软管插紧后辅以喉箍紧固即可，不需要额外加工转接接头，降低田间安装的操作门槛。泵体的安装法兰采用圆周均布十字槽沉头螺钉紧固的结构，法兰端面设计有定位止口，安装时可以直接卡入挂载支架的定位孔内，保证泵轴与驱动电机输出轴的同轴度，避免长期运转出现偏磨、密封件过早失效的问题。驱动端与泵腔之间设计有独立的动密封腔，隔绝输送的药液、肥液向电机侧渗漏，密封件采用耐常见农药、化肥腐蚀的丁腈橡胶材质，适配农业作业里输送介质的复杂成分，减少日常维护的频次。性能参数匹配上，泵的额定工作转速区间设定在3000-4000rpm，刚好适配12V直流车载电机的常用输出转速区间，不需要额外加装减速机构，直连驱动即可达到每秒0.2升的额定输出流量，这个流量参数匹配3-4个农用喷头同时作业的供液需求，覆盖三轮农机单侧喷杆2-3米的有效喷洒幅宽，单次作业可以覆盖1.2-1.5米的作物垄距，作业效率能满足散户每日20-30亩的喷施需求。从安装边界来看，泵体整体采用圆形铝合金壳体结构，最大外径控制在100毫米以内，轴向总长度不含接头的尺寸在80毫米左右，整体重量控制在1公斤以内，挂载在三轮农机的车架侧方、药箱下方都不会占用过多安装空间，也不会给机具增加过多的额外负载，壳体表面做了阳极氧化处理，能够耐受田间作业的泥水飞溅、化肥农药腐蚀，长期户外使用不会出现壳体锈蚀的问题。设计过程中特意将泵的进水口设置在壳体侧下方、出水口设置在壳体顶部，这种布局可以保证泵腔停机时留存一定量的液体，下次启动时不需要额外灌泵引水，自吸性能满足从低于泵体安装位置30厘米以内的药箱吸液的使用需求，很适合三轮农机药箱挂置位置偏低的实际安装情况。
