600毫米带宽输送机尾滑轮总成结构

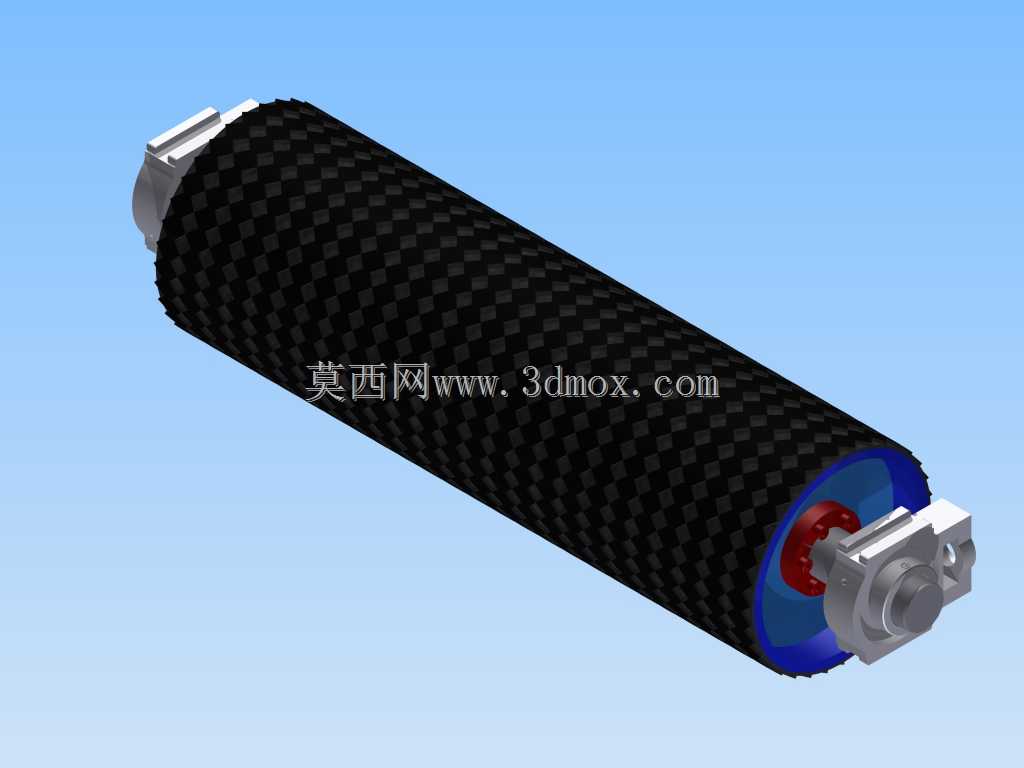

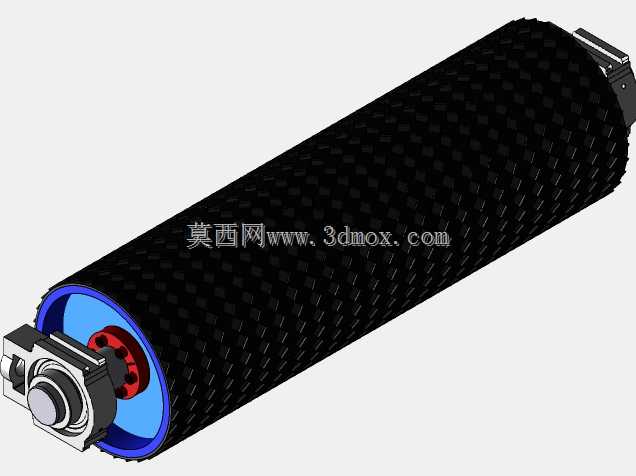

在散料输送、生产线物料转运场景中，尾滑轮总成是带式输送机尾部的核心承载与改向部件，直接决定输送带运行的稳定性与张紧调节的可靠性，尤其适配600毫米带宽的常规轻型输送工况，常见于车间流水线、短途散料转运、仓储分拣输送线的末端布置。该部件的核心作用是为输送带提供尾部回转支撑，同时配合张紧机构调整输送带的预紧力，避免运行过程中出现输送带跑偏、打滑、垂度过大的问题，保障物料输送过程的连续性。从结构设计来看，总成主体采用辊筒外包防滑覆层的设计，覆层表面做菱形格纹理处理，能够有效增大与输送带接触面的摩擦力，降低湿滑工况、轻载启动时的打滑概率，同时覆层具备一定的耐磨与缓冲性能，可吸收输送带运行过程中的小幅振动，减少物料颠簸撒漏的情况。辊筒两端采用内置轴承的支撑座结构，支撑座设计为快装式连接耳板，安装时可直接与输送机尾部机架的安装位通过销轴铰接，无需额外加工复杂的配合面，适配常规槽钢焊接的输送机机架安装边界，安装孔位的中心距严格匹配600毫米带宽输送机的尾部机架标准尺寸，能够直接替换同规格的老旧尾滑轮部件，减少现场改造的加工工作量。设计过程中优先考虑了部件的维护便捷性，两端支撑座的轴承位设置了密封结构，可阻挡输送过程中产生的粉尘、细小颗粒进入轴承内部，延长轴承的润滑周期与使用寿命，辊筒主体采用无缝钢管加工成型，整体做动平衡校正，避免高速运行时出现径向跳动导致的输送带跑偏问题。在实际选型适配时，该总成的辊筒直径、有效接触宽度完全匹配600毫米带宽的普通输送带，安装时需保证两端支撑座的同轴度误差控制在允许范围内，同时配合尾部的螺旋张紧或者重锤张紧结构，将输送带的预紧力调整到合理区间，既不能过紧增大辊筒与轴承的运行负载，也不能过松导致输送带打滑。不同于头部传动滚筒需要连接驱动单元，尾滑轮作为从动改向部件，其受力主要来自输送带的张紧拉力与物料的垂直压力，因此在结构强度校核时，重点针对辊筒的抗弯强度、支撑座的连接强度做了冗余设计，能够承受常规散料输送工况下的冲击载荷，比如粒径不大的矿石、包装件、成件物料的输送场景都能稳定适配。
