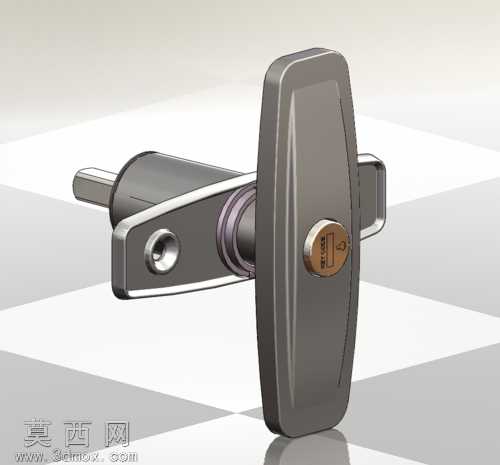

带锁弹出式T型操作锁定手柄设计

本作品为带锁弹出式T型锁定操作手柄，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械操作件的尺寸规范与装配逻辑，对每一处配合结构都做了公差适配的参数预留，确保后续生产加工的可行性。模型构建从核心锁芯结构开始，先完成锁芯内部弹子、锁舌的传动结构建模，再依次搭建锁体基座、弹出式T型握柄、安装固定座、转轴连接组件等部分，每一个零件都单独建模并赋予对应材质属性，再按照实际装配关系完成整体装配约束，还原手柄弹出、旋转锁定、钥匙解锁的全动作逻辑。渲染阶段采用写实材质表现，金属基座部分使用哑光锌合金材质，调整表面粗糙度与金属度参数还原压铸五金的细腻磨砂质感，T型握柄表面做了细微的防滑纹理处理，锁芯部分使用抛光铜质材质，通过高光与反射参数区分不同金属部件的质感差异，转轴处的衬套使用工程塑料材质，通过半哑光的材质表现与金属部件形成视觉区分。结构设计上，该手柄采用按压弹出式结构，非操作状态下T型握柄与安装基座贴合保持平整外观，操作时按压握柄即可弹出形成T型操作位，旋转手柄即可带动内部锁舌完成锁定与解锁动作，配套的锁芯结构支持钥匙锁止，锁止状态下握柄无法转动与按压，避免非授权操作。设计过程中重点优化了弹出结构的复位弹簧参数，确保弹出动作顺畅无卡滞，同时对安装法兰的固定孔位做了标准化设计，适配主流机柜、设备舱门的安装尺寸，握柄的握持弧度经过人体工学优化，旋转操作时受力均匀手感舒适，整体结构无冗余零件，装配逻辑简单可靠，兼顾了操作便捷性与锁止安全性，可直接用于工业机柜、设备舱门、专用箱体等场景的操作锁定部件设计参考，模型的各零件参数可编辑调整，方便根据实际使用需求修改尺寸适配不同安装场景。
