双头开口扳手三维参数化设计作品

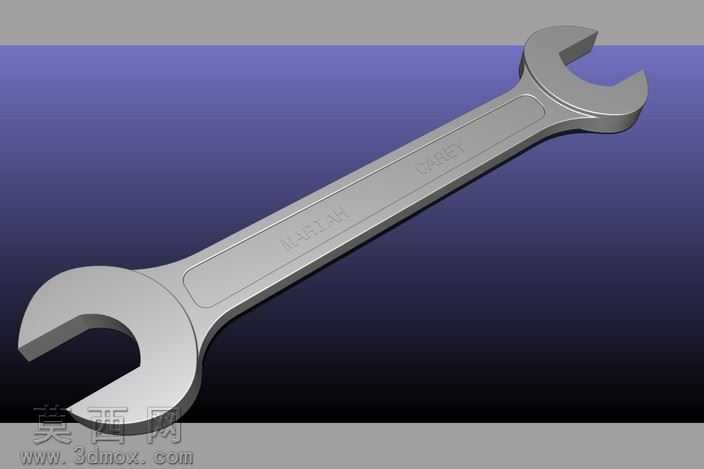

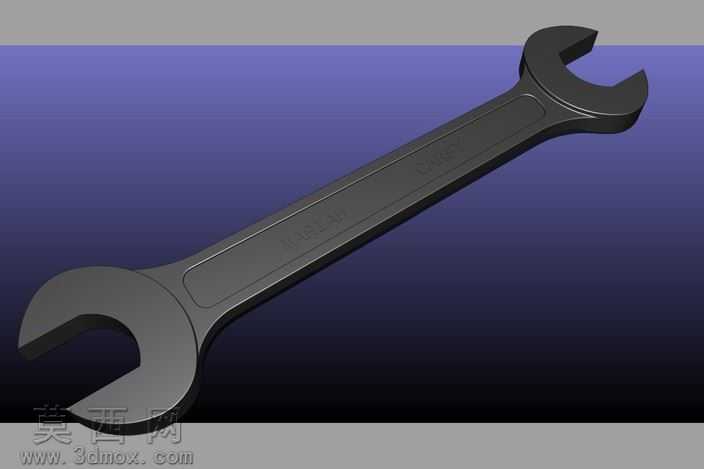

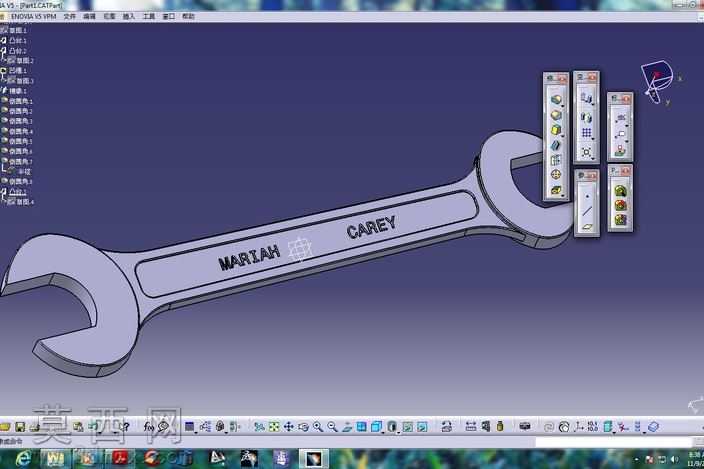

本次设计的双头开口扳手为手动紧固作业常用五金工具，整体采用对称式双头开口结构设计，建模过程依托三维参数化设计环境完成，从基础草图绘制阶段就严格遵循手动扳手的通用尺寸规范，先绘制扳手主体的纵向中心对称轴线，再分别勾勒两端开口的夹持轮廓与中间握持段的过渡曲线，两端开口分别适配不同规格的六角头紧固件，开口处的夹持面做了贴合六角螺母棱边的角度设计，保证夹持作业时受力均匀，减少打滑风险。建模过程中先通过凸台拉伸生成扳手的基础实体，再对两端开口区域进行切除拉伸得到精准的卡口结构，握持段的边缘做了等半径圆角过渡处理，避免使用过程中锐边划伤手部，同时优化了握持的贴合手感。模型表面采用哑光金属材质渲染，还原了铬钒钢扳手的真实金属质感，表面刻印的标识区域通过包覆特征实现，模拟了工业级扳手表面的规格标注与品牌标识效果。结构设计上充分考虑了扳手的力学性能，中间握持段的截面厚度从两端向中间做了平缓的过渡变化，既保证了两端卡口位置的结构强度，能够承受紧固作业时的扭转力矩，又避免了整体过于厚重增加不必要的重量。设计过程中反复调整了开口处的壁厚与过渡圆弧半径，通过特征的参数化关联，可快速修改开口尺寸生成不同规格的同系列扳手模型，整体模型结构完整，特征树逻辑清晰，各部分尺寸比例协调，既还原了真实扳手的外观形态，也符合五金工具的结构设计逻辑，可作为手动工具类产品设计的参考模型，也可用于五金工具相关的装配场景搭建、产品展示渲染等用途。
