卧式龙门带锯机木工加工设备结构

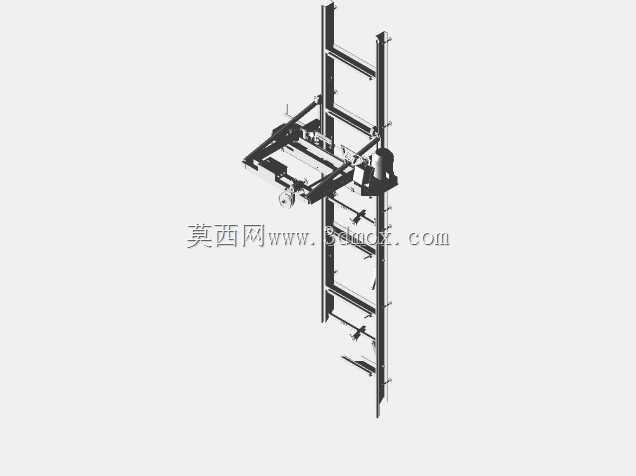

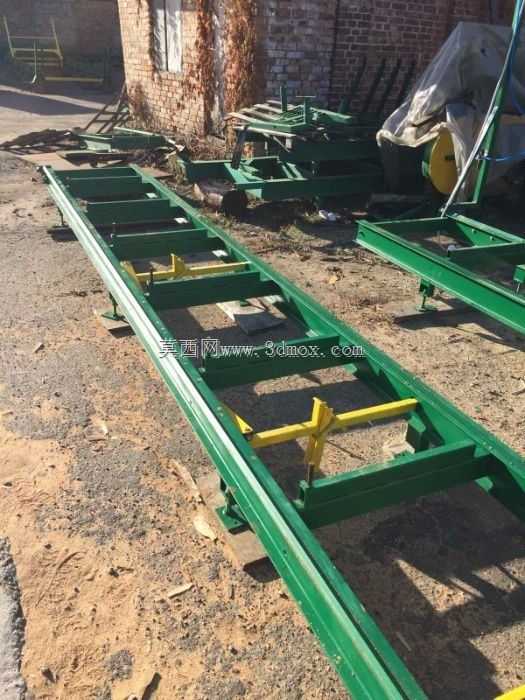

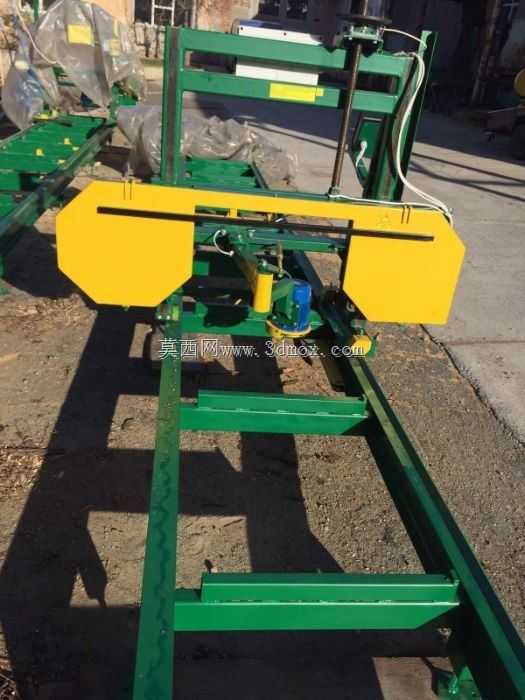

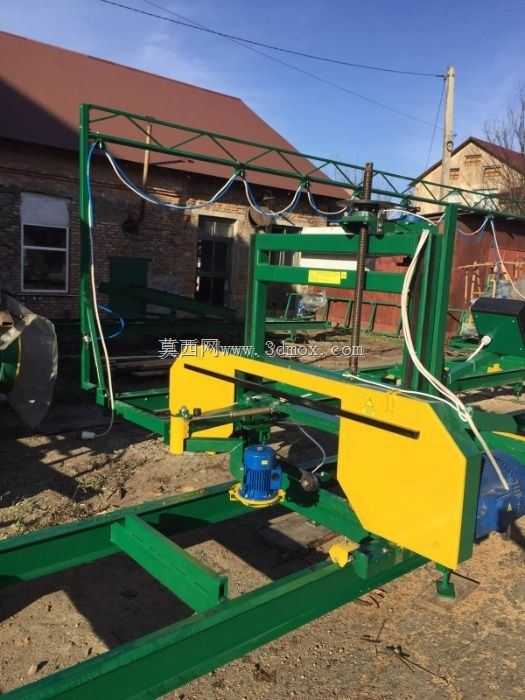

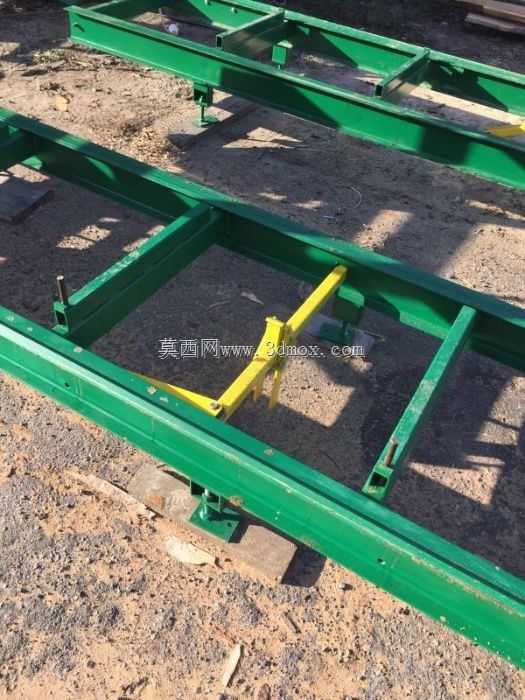

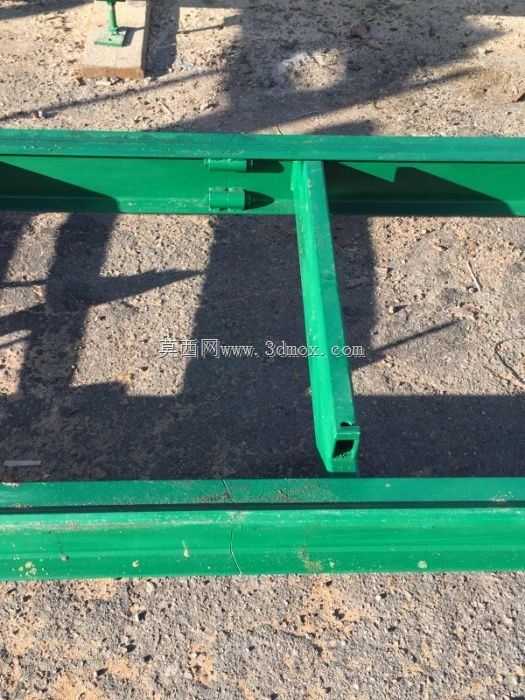

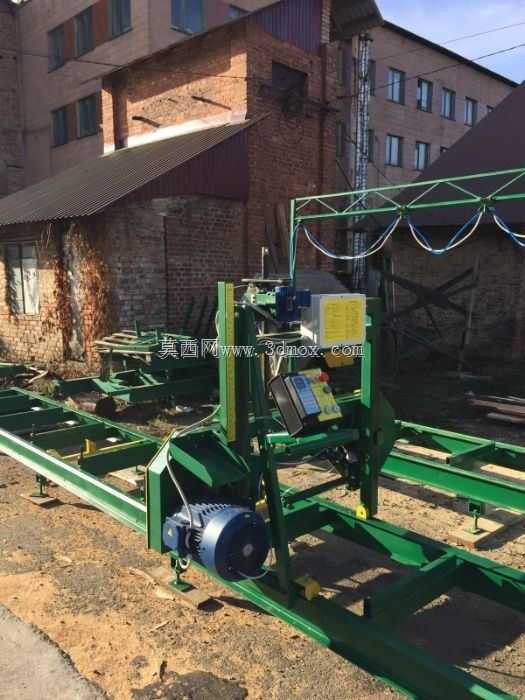

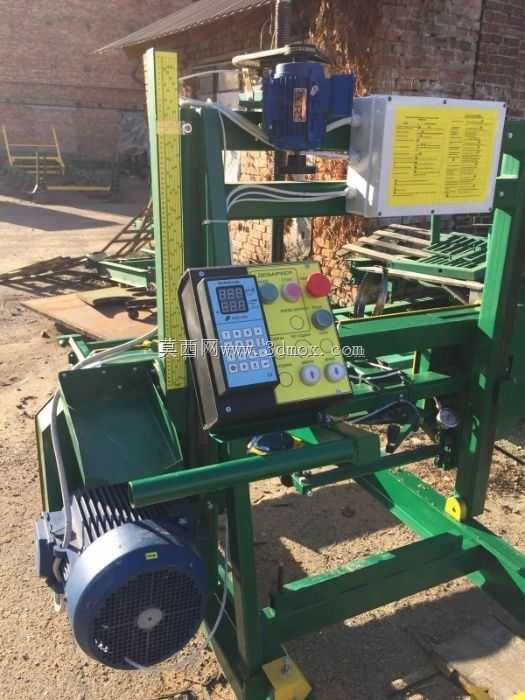

这款卧式龙门布局的带锯设备，主要面向小型木材加工厂、户外原木开料作业场景设计，可直接放置在硬化平整的室外场地完成作业，无需搭建专用封闭式厂房，适配零散原木来料加工、村镇小型锯木厂的日常生产需求。设备整体采用分体式框架结构，底部为双平行长导轨基座，采用型钢焊接成型，导轨面经机加工找平处理，可承载大直径原木的进给移动，基座长度可根据常用原木长度灵活拼接扩展，单段标准基座适配4米以内原木的装夹需求，安装时仅需保证导轨平行度误差控制在每米0.5mm以内，即可保障锯切过程的走刀稳定性。锯切主机部分采用卧式悬臂布局，主动轮与从动轮分别安装在两侧黄色护罩内部，两轮中心距经过精确计算，搭配宽度适配的带锯条，可实现最大直径900mm原木的开料作业，锯切进给采用手动与电动结合的调节方式，主机可沿龙门立柱做上下升降调节，适配不同直径原木的锯切高度需求，升降导向采用铜套配合光杆的结构，抗冲击性强，可承受锯切过程中的侧向载荷。设备的动力单元安装在主机侧下方，采用直连传动结构减少动力损耗，传动部位加装安全护罩，避免木屑飞溅进入传动间隙，同时外露的线缆均采用穿管防护，适配室外多尘、多木屑的作业环境。原木装夹机构采用手动锁紧的卡爪结构，可沿底部导轨滑动，装夹时可根据原木的不规则外形调整卡爪位置，保证原木固定牢靠，避免锯切过程中出现木料移位导致的锯条崩断问题。设计过程中充分考虑了户外作业的维护便利性，所有润滑点均采用外露式油嘴，日常保养无需拆解护罩即可完成注油操作，锯条张紧机构采用螺旋调节结构，操作人员可快速完成锯条的张紧度调整与更换，降低设备停机维护时间。整体框架的焊接部位均做了去应力处理，避免长期使用后出现框架变形影响锯切精度，设备的安装边界预留了足够的操作空间，两侧操作位宽度不小于1米，可满足操作人员上下料、调整锯切参数的作业空间需求，无需额外配置复杂的辅助上料设备即可完成常规尺寸原木的加工作业。
