A型超小型375法兰同轴连接器结构模型

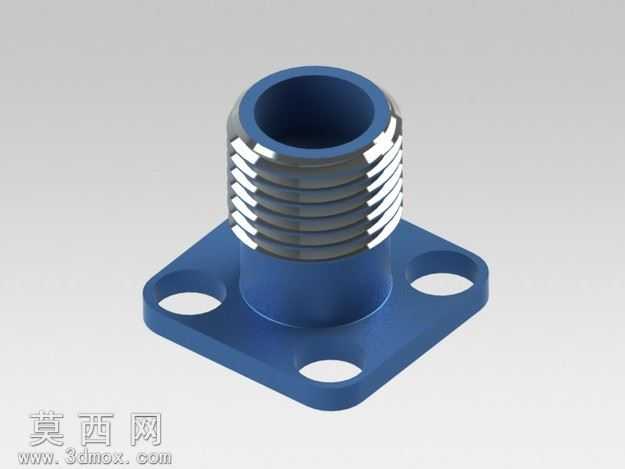

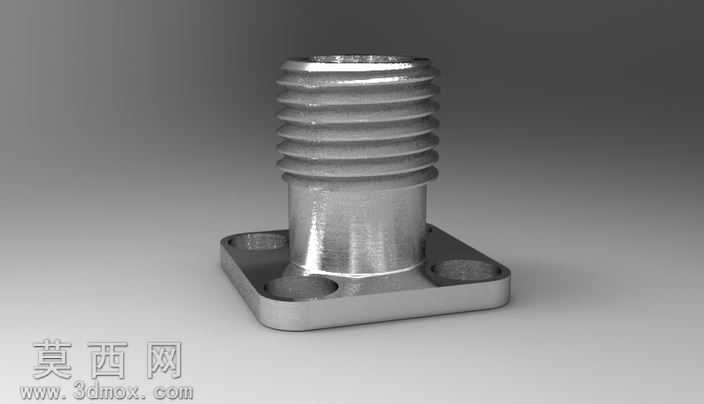

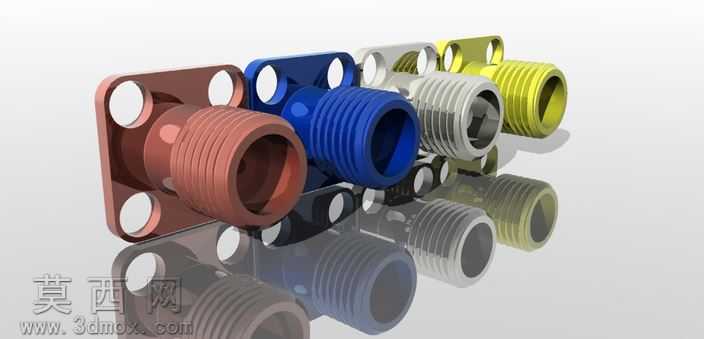

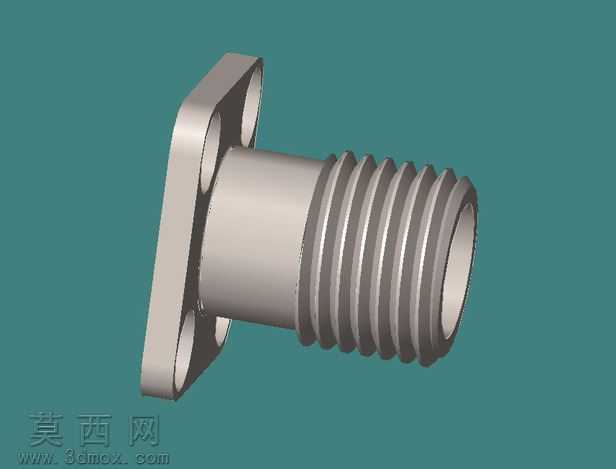

本模型为A型超小型375法兰同轴连接器，建模过程以SolidWorks为核心载体，遵循射频同轴连接件的实际装配逻辑完成全参数化构建。建模起始阶段先完成基准轴与基准面的定位，优先绘制底部方形法兰的截面轮廓，对法兰四个角的安装通孔采用拉伸切除命令完成，孔位严格遵循375法兰的标准安装间距，法兰边缘做了微小的圆角过渡处理，还原实际加工中的倒角工艺，避免锐边应力集中的结构问题。中部柱体部分采用回转类特征建模，先绘制柱体的轴向截面草图，通过凸台旋转命令生成主体圆柱结构，柱体与法兰的衔接位置做了环形圆角过渡，模拟实际金属零件的焊接或一体成型的衔接结构，保证结构应力传递的合理性。上部外螺纹部分采用螺旋线扫描切除的方式完成，建模时对螺纹牙型做了演示性简化处理，未完全复刻标准螺纹的精密牙距参数，仅保留螺纹的外形轮廓特征以满足演示文稿的展示需求，螺纹段与中部柱体的衔接处做了退刀槽结构的简化建模，还原机加工零件的工艺特征。材质渲染阶段采用金属不锈钢材质，调整材质的反射粗糙度参数，模拟金属机加工后的哑光金属质感，对法兰安装孔的内表面、螺纹牙型表面做了细微的粗糙度区分，还原不同加工面的质感差异，渲染时采用侧上方柔光打光，突出零件的金属光泽与结构轮廓，背景采用中性灰色渐变，避免背景干扰零件本身的结构展示。设计思路上以演示展示为核心目标，优先还原连接器的整体外形结构与各部分的比例关系，省略了内部射频接触件等复杂内部结构，重点突出外部法兰安装结构、中部柱体、上部螺纹连接段的外形特征，满足电子接插件类产品的外形演示、装配示意类场景的使用需求，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的导入使用需求，方便在不同设计场景下调用查看。
