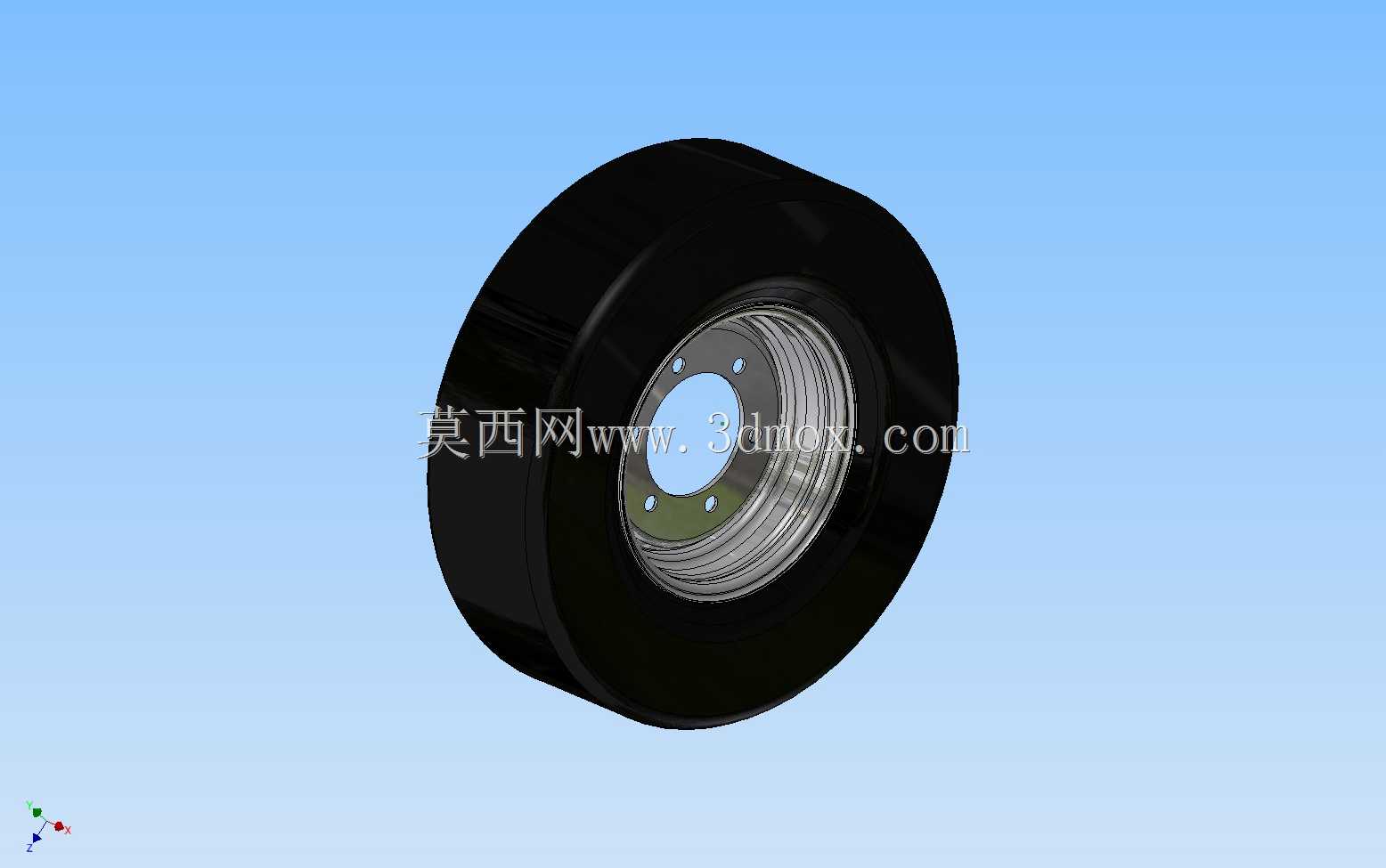

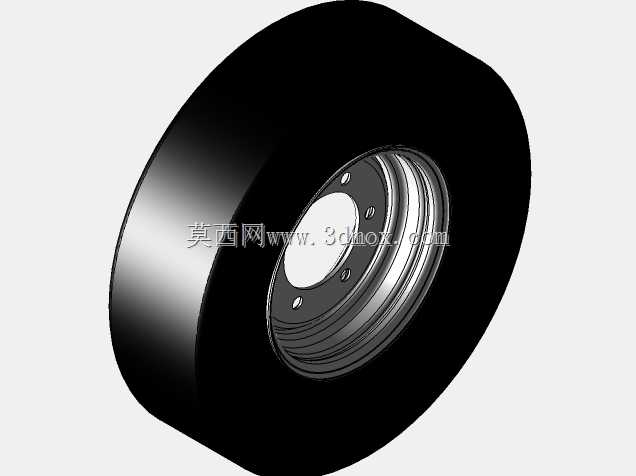

拖挂车辆用215规格橡胶行走轮结构

这款行走轮主要适配中小型拖挂设备、厂区转运拖车以及低速作业挂车的行走需求，在厂区物料转运、短途设备拖移、户外小型拖挂机具作业场景中，承担承载车身重量、缓冲路面冲击、传递行走驱动力与制动力的核心作用。设计阶段首先针对低速拖行的工况特点，确定轮胎采用高耐磨橡胶材质，胎面做平整光面处理，适配硬化铺装路面、厂区环氧地坪以及平整非铺装土路的使用需求，避免深花纹胎面在硬化路面带来的不必要滚动阻力，同时光面胎接触面积更大，单位面积接地压力更小，在厂区作业时不会对地坪造成过度压损。轮毂部分采用钢制冲压焊接结构，轮辐上预留的安装孔位匹配常规拖车轮轴的螺栓分布圆，安装时可直接对应标准法兰盘对接，无需额外做转接件加工，轮辋部分的卷边结构完全卡合轮胎胎圈，保证充气后轮胎与轮辋的密封可靠性，即使在低速重载拖行时也不会出现胎圈脱开的故障。从安装边界来看，这款车轮的轴向宽度适配常规拖车轮架的安装间距，轮辐的沉孔设计可让螺栓头完全沉入孔内，不会突出轮辐表面剐蹭周边的车架结构，轮胎的外径尺寸匹配拖挂设备的底盘离地间隙要求，安装后不会出现底盘过低剐蹭路面、或是离地过高导致整车重心不稳的问题。设计过程中特意校核了轮辋与轮胎的配合公差，轮辋的直径公差控制在橡胶胎圈的弹性变形适配范围内，既保证安装时可以通过常规胎圈压装工具完成装配，又能在额定充气压力下保证密封性能，不会出现慢漏气的问题。轮辐与轮辋的焊接位置做了应力释放处理，避免长期交变载荷下焊缝出现开裂，轮毂中心的定位孔与轮轴的配合采用间隙配合设计，方便现场拆装更换，同时配合螺栓的预紧力完全可以传递行走时的扭矩，不会出现轮组打滑窜动的情况。针对拖挂车经常需要原地转向的工况，轮胎的橡胶配方兼顾了耐磨性与一定的抗剪切性能，原地转向时胎面受到横向剪切力不会轻易出现掉块、撕裂的问题，轮毂的整体强度经过校核，在额定承载范围内即使经过路面小的坑洼冲击，也不会出现轮辐变形、轮辋失圆的故障。
