皮带传动滑轮逆向重构三维数模

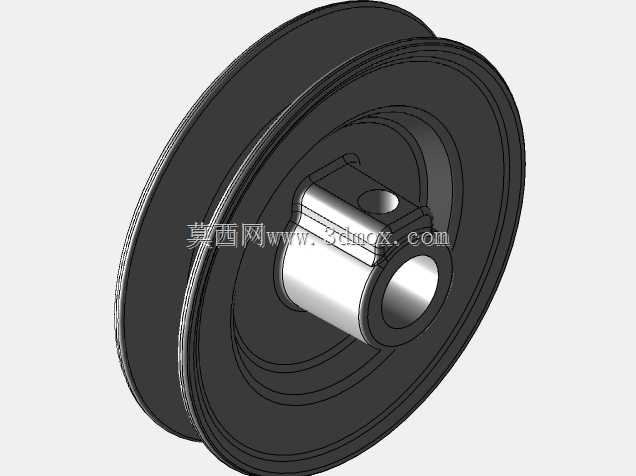

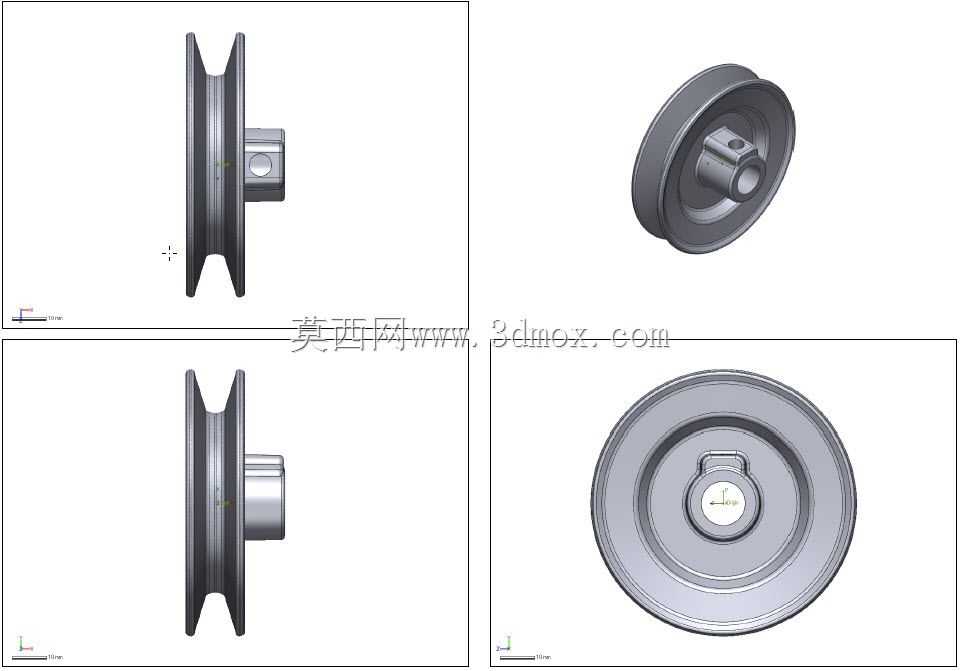

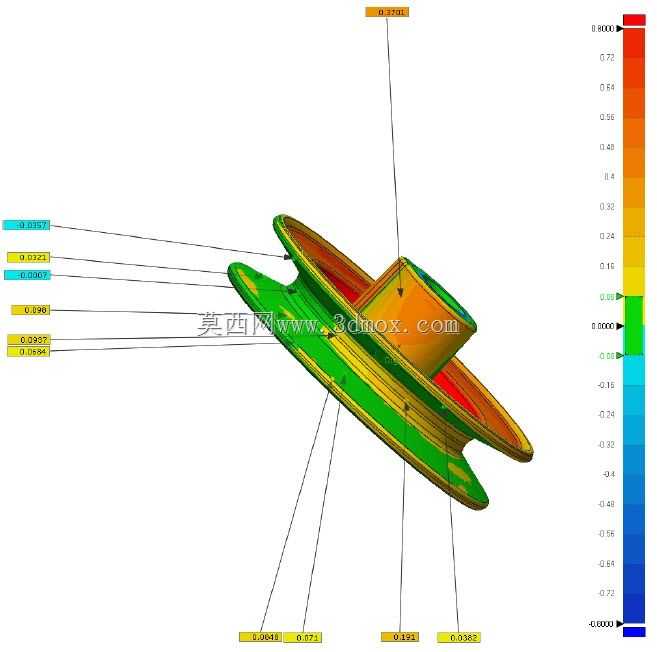

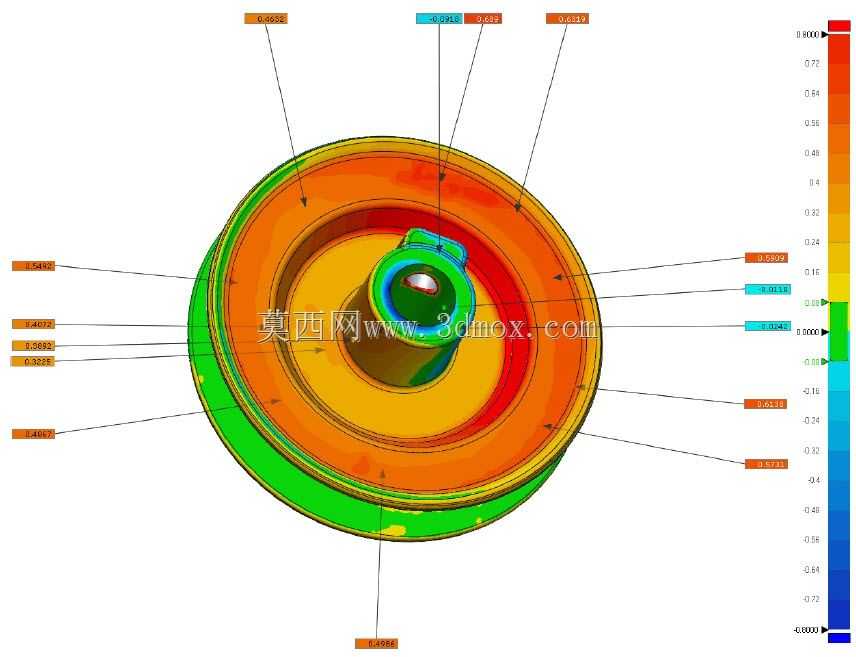

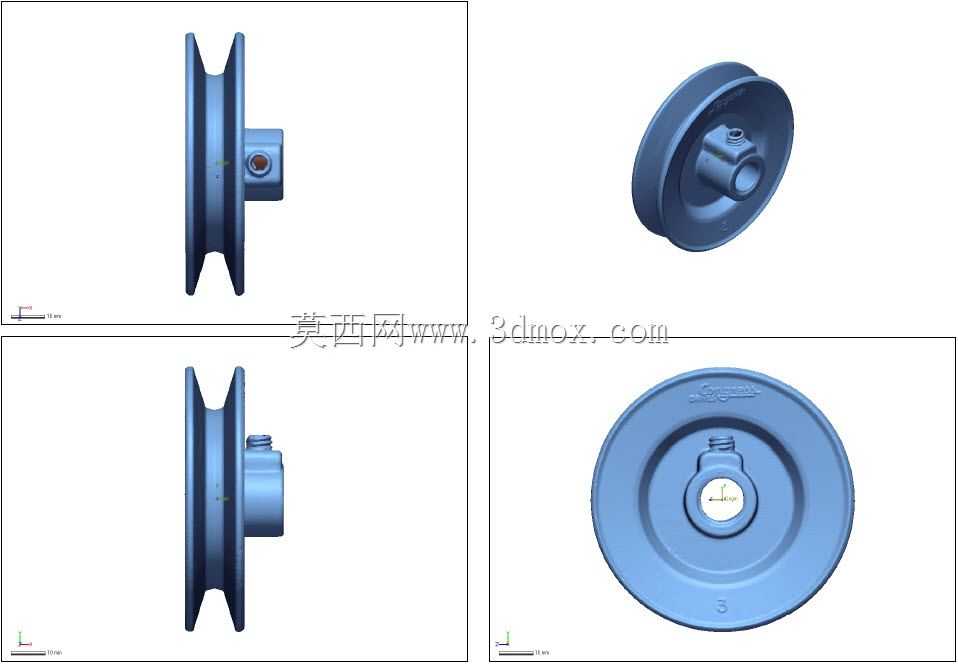

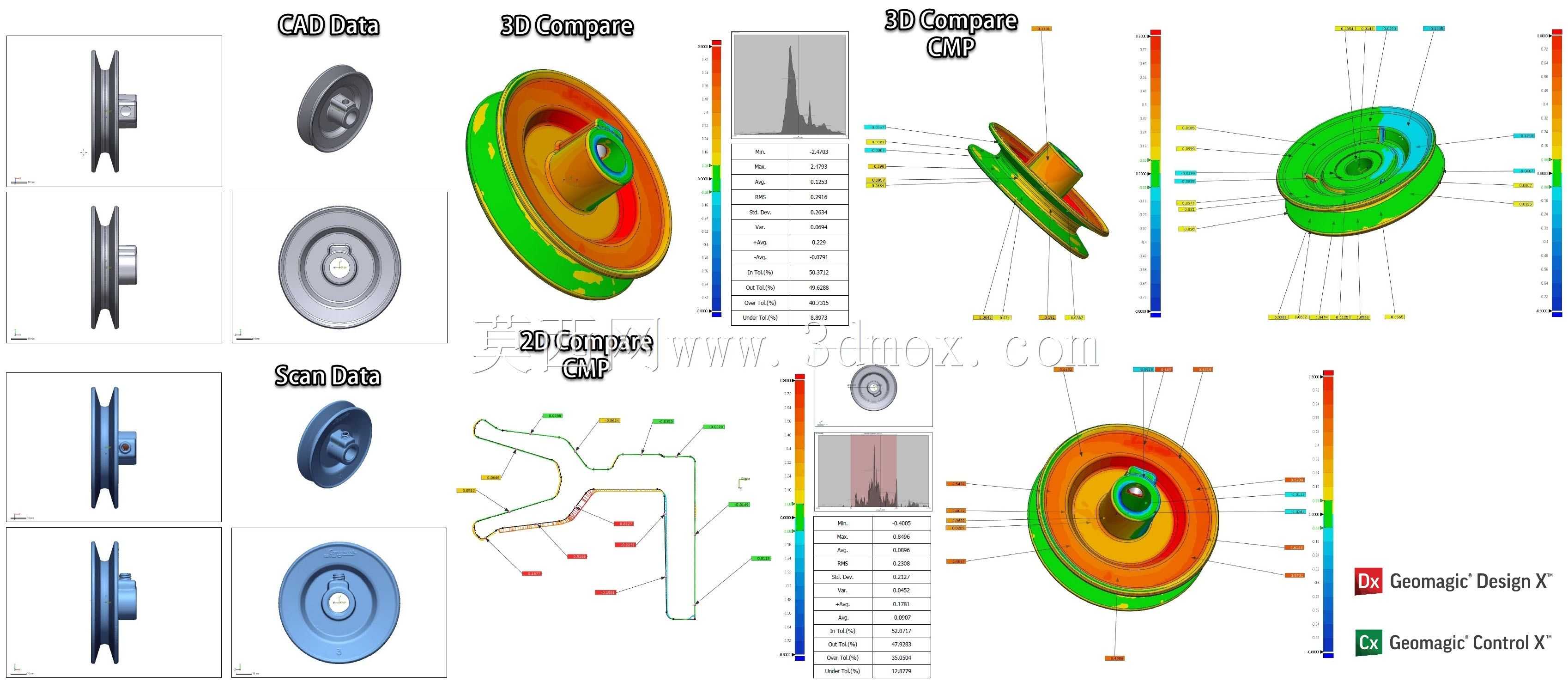

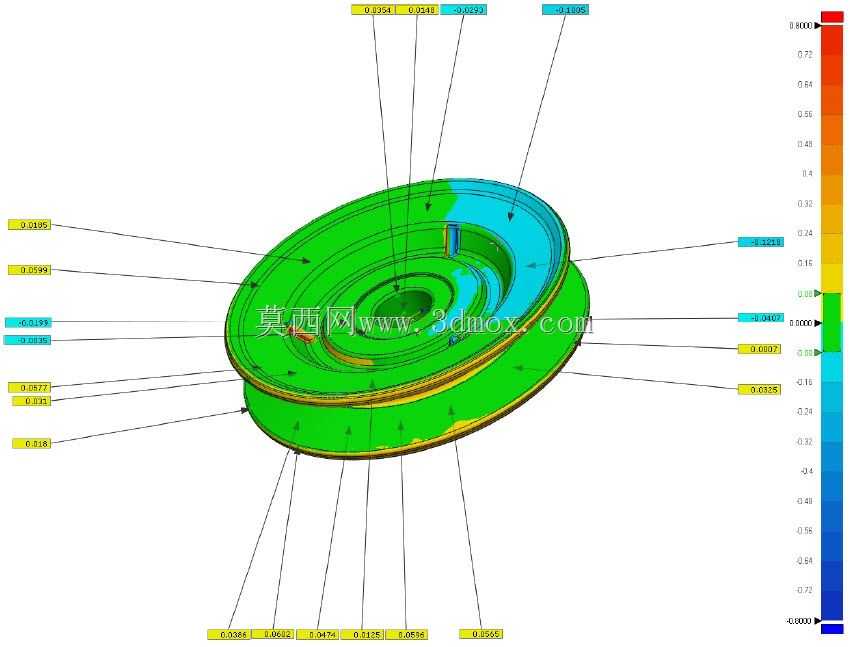

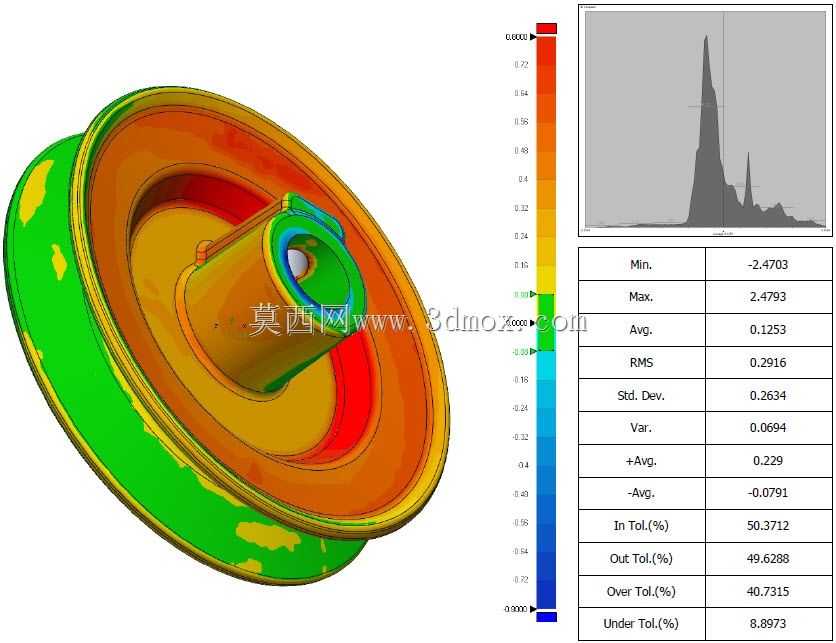

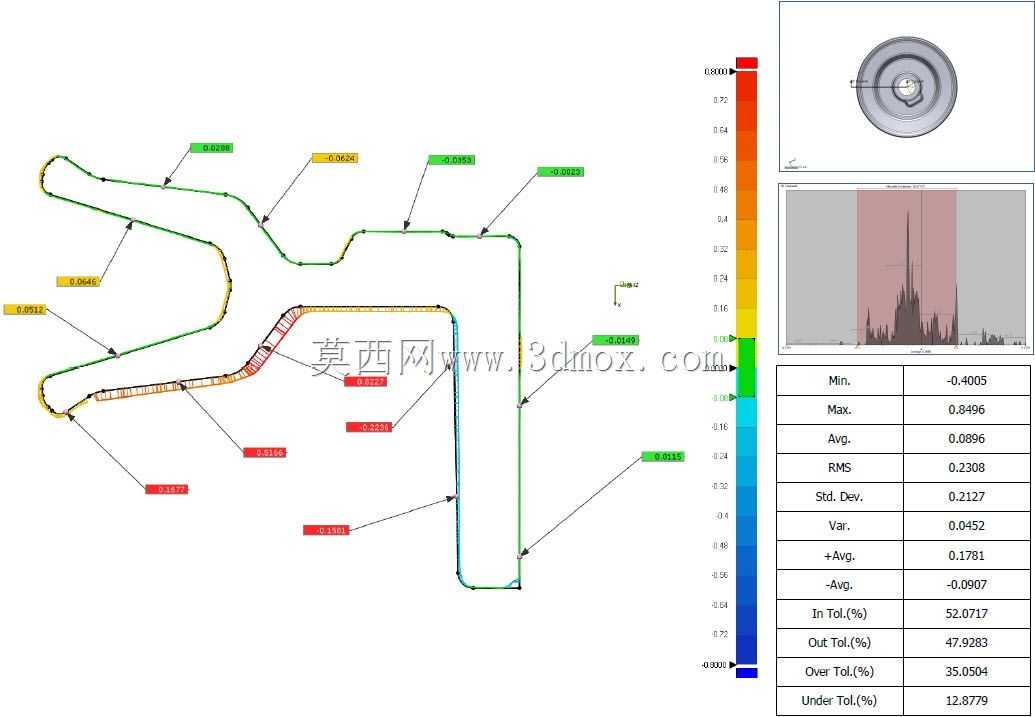

这类带轮是皮带传动系统里的核心承载零件，日常在输送设备、小型动力传输机组、轻工机械的传动链路里都能见到，核心作用是通过轮面与传动带的静摩擦力传递扭矩，改变动力传输方向或是匹配不同的转速比，相比齿轮传动它的缓冲吸震能力更强，安装时对轴系的同轴度公差要求更宽松，适合中低载荷、长中心距的动力传输场景。做逆向重构的时候，首先要处理扫描得到的点云数据，先剔除扫描过程中产生的杂点、体外孤点，对轮缘、轮毂安装孔这些关键特征区域做点云精简，避免冗余数据干扰后续特征提取。轮体的核心结构分为三个部分，中间的轮毂是安装定位的核心，内孔要和配套的传动轴做过渡配合，孔内的键槽特征要严格匹配轴上键的尺寸，保证传动过程中不会出现周向窜动；连接轮毂和轮缘的辐板部分做了等厚设计，在保证整体结构刚度的前提下尽可能降低轮体自重，减少高速转动时的转动惯量，避免启停阶段的惯性冲击；外侧的轮缘做了适配皮带的弧面槽型，槽型的弧度、深度、表面粗糙度都直接影响传动效率，要是槽面加工精度不足，很容易出现皮带打滑、异常磨损的问题，缩短传动带的更换周期。重构过程中会同步做偏差比对，把重构得到的数模和原始扫描点云做色谱偏差分析，轮缘工作面、轮毂安装孔这些关键配合面的偏差要控制在合理公差范围内，非配合的辐板区域可以适当放宽公差要求，兼顾建模效率和零件的实际使用精度。安装边界上要注意，轮体装入轴端后要通过轴端挡圈做轴向定位，避免运转过程中出现轴向窜动，轮槽的中心平面要和配对带轮的槽中心平面共面，偏差过大会加剧皮带的侧边磨损，日常运维中也能通过这个数模快速核对磨损带轮的尺寸，直接生成加工图纸替换损坏备件，不用反复测绘磨损后的残件，大幅缩短设备维修的停机时间。
