十字轴式万向联轴器传动结构

这类十字轴式万向传动结构，常被布置在需要补偿两轴间角度偏移的传动链路中，比如车辆底盘的传动系统、工业设备的长距离动力传输工位、农机具的动力输出端，都能见到它的应用。实际工况下，主动轴和从动轴往往无法保证严格同轴，安装过程中存在的装配偏差、设备运行时产生的机架形变、负载波动带来的轴系窜动，都会让两轴之间出现动态的角度偏移，这时候这类万向结构就能通过自身的铰接自由度，在两轴存在夹角的状态下持续稳定传递扭矩，不会因为轴系不对中产生卡滞、额外负载甚至轴件断裂的问题。

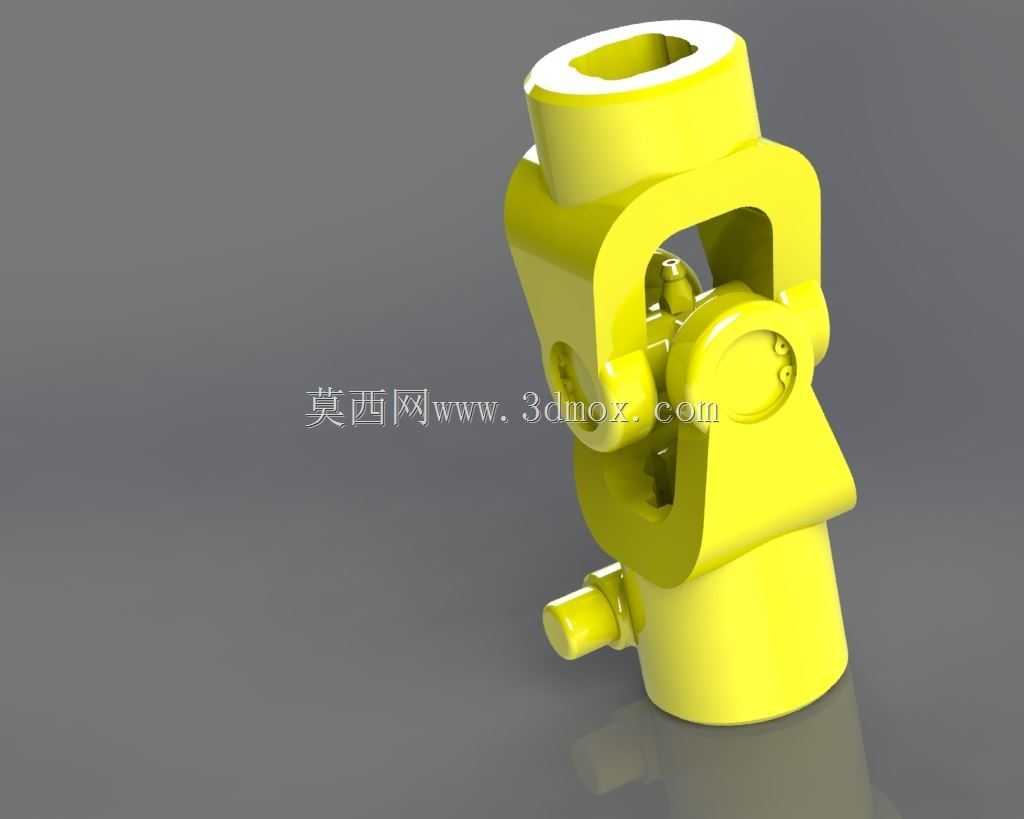

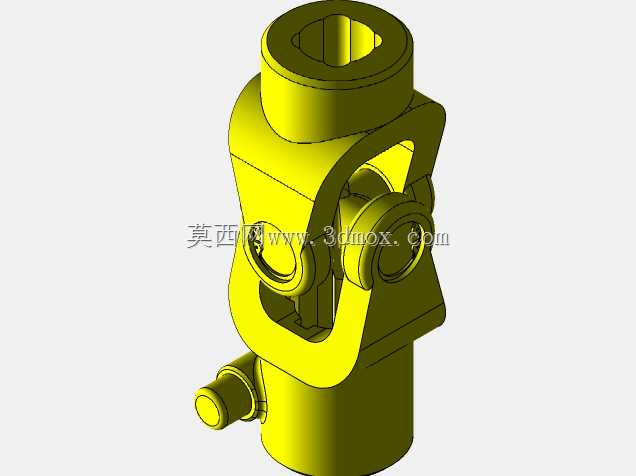

从结构设计来看，该结构分为上下两个叉形接头，中间通过十字形的铰接轴实现连接，十字轴的四个轴颈分别嵌入两个叉头的对应轴孔内，每个铰接位置都预留了转动间隙，保证两个叉头可以分别绕十字轴的两个垂直轴线自由摆动，以此适配两轴之间的角度变化。设计时需要重点关注叉头的强度，因为扭矩传递过程中，叉头的根部是应力集中的核心区域，建模时要在叉头与轴套连接的位置做足够的圆角过渡，避免应力集中导致的疲劳断裂；十字轴的轴颈直径需要匹配传递的额定扭矩，轴颈和叉头孔的配合间隙要控制在合理范围，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会导致转动卡滞，无法实现角度补偿功能。

安装边界方面，这类万向节的上下连接端为带孔的轴套结构，分别与主动轴、从动轴配合，轴套侧面预留了紧定螺钉的安装位，装配时通过紧定螺钉锁紧轴件，防止传动过程中轴与轴套之间出现相对滑动。单节万向节在传递扭矩时存在瞬时转速波动的特性，当两轴夹角越大，转速波动越明显，因此在对传动平稳性要求较高的工况下，通常会成对使用两个万向节，通过合理布置中间轴的角度，抵消单节万向节带来的转速差。建模过程中需要严格保证十字轴四个轴颈的同轴度，两个叉头的轴孔中心必须与十字轴中心完全重合，否则装配后会出现转动干涉，无法实现预期的摆动角度；同时要注意叉头的开口尺寸，保证在最大允许摆角范围内，两个叉头不会发生碰撞干涉，通常单节万向节的最大允许工作夹角在15到25度之间，设计时需要根据实际工况的最大偏移角度确定叉头的开口深度和外形尺寸，避免摆角达到极限时出现结构干涉。日常使用中，这类结构的铰接位置需要定期补充润滑，减少轴颈和轴孔之间的磨损，延长整体使用寿命。
