直线滑台式工业机器人机械手结构

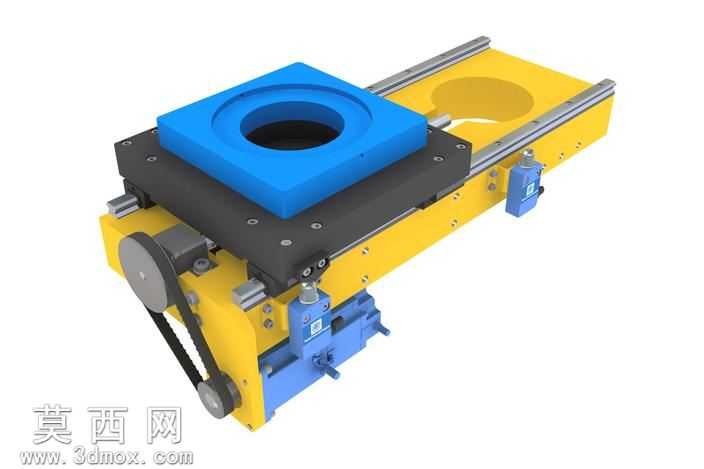

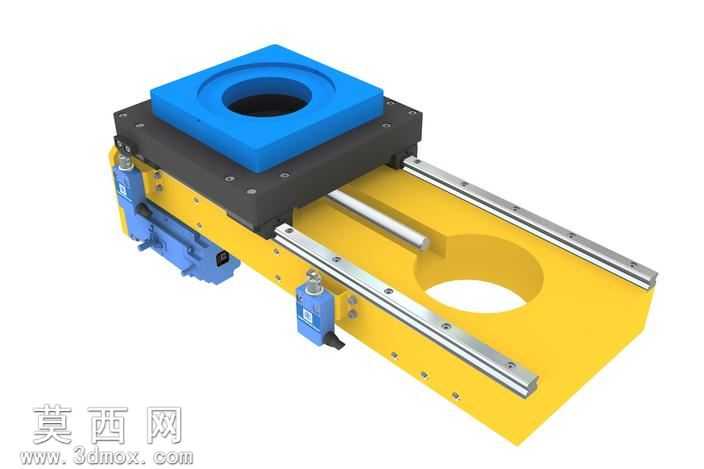

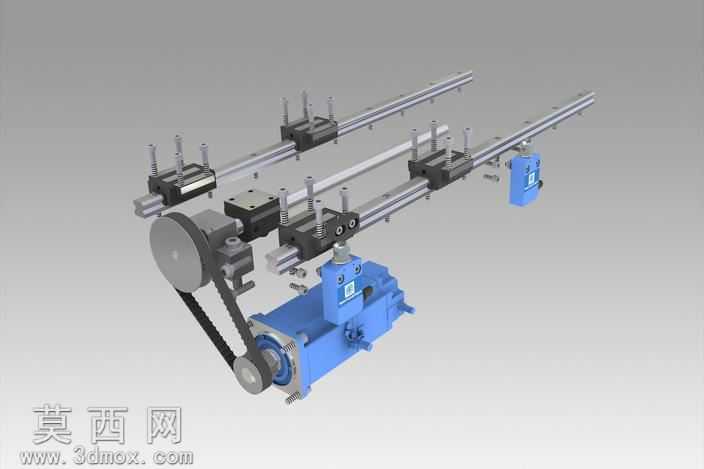

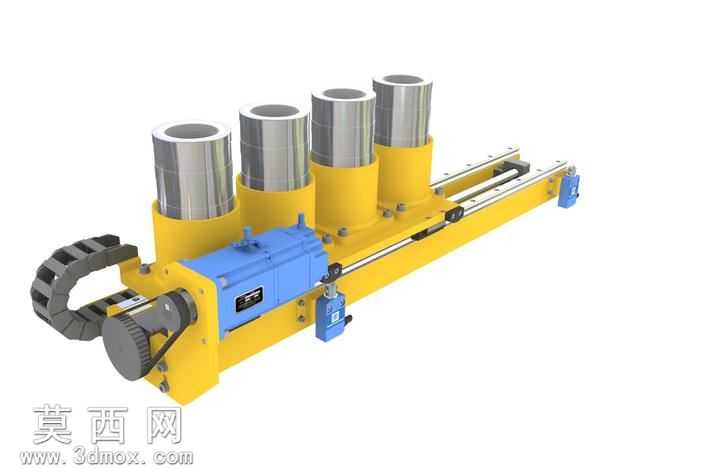

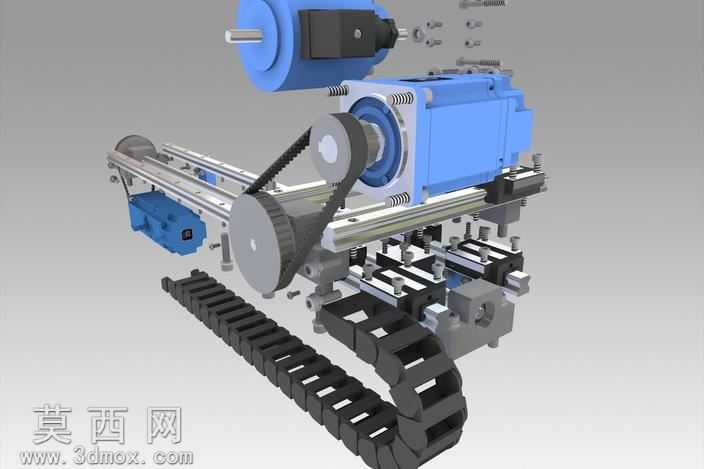

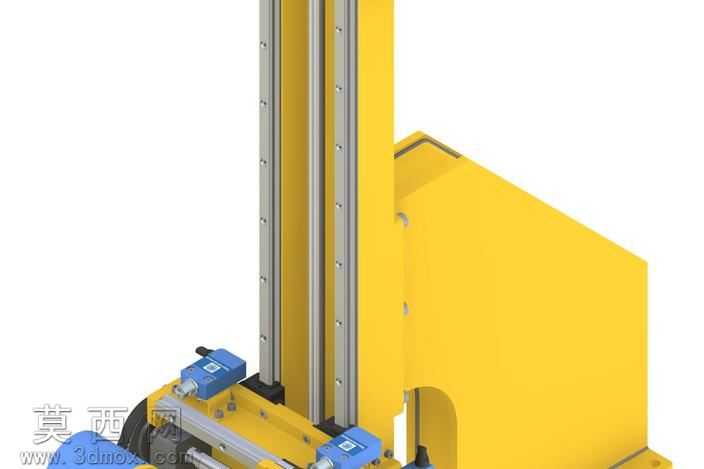

该三维模型采用Autodesk Inventor完成参数化建模，整体围绕直线往复运动的工业机械手功能需求展开设计，建模过程严格遵循机械装配的公差配合逻辑，所有零件均按实际加工尺寸1:1还原，可直接用于结构验证与方案演示。模型主体采用分层式结构设计，底部为集成同步带传动机构的黄色滑台基座，基座两侧配置高精度线性导轨，为滑台的往复运动提供稳定的导向支撑，传动部分采用同步带轮搭配同步带的传动方案，可实现低间隙、高传动效率的直线位移输出，传动轮组的张紧结构在模型中做了完整还原，可直观展示张紧调节的操作逻辑。滑台上方搭载黑色安装承载板，板上预留标准化安装孔位与蓝色方形工装连接座，连接座中心设置大直径中空通孔，可适配管线穿过、工件定位等多种安装需求，满足不同末端执行器的快速换装要求。滑台侧方集成蓝色气动元件与行程检测组件，完整还原了气动锁紧、位置反馈的辅助功能结构，各部件的连接螺栓、定位销等标准件均做了精细化建模，未省略紧固件细节，可清晰查看各部件的装配关系。渲染阶段采用工业产品常用的材质表现方案，基座部分赋予磨砂工程塑料与喷涂金属材质，导轨、传动轮等运动部件赋予抛光金属材质，气动元件赋予哑光工业蓝塑料材质，通过光影调整突出各部件的结构层次与装配边界，清晰区分固定件、运动件、功能元件的视觉差异。设计思路上，该机械手聚焦自动化产线的短距离直线搬运、工位移位需求，将传动、导向、承载、检测功能高度集成在紧凑的滑台结构内，既保证了运动的平稳性与定位精度，又预留了充足的扩展安装空间，可直接对接各类数控设备完成上下料、工件转运等自动化作业，整体结构无冗余设计，各功能模块布局合理，符合工业设备的设计规范与实际使用需求。
