移动机器人专用倾斜式云台结构设计

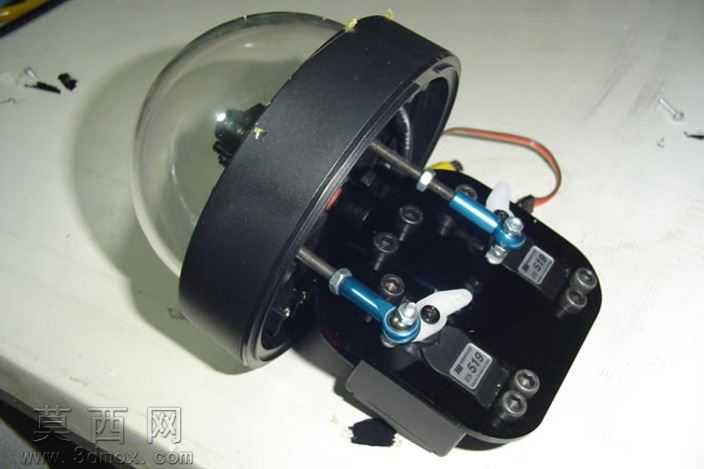

本作品为适配移动机器人使用场景的倾斜式云台三维结构设计，整体建模过程围绕小型移动机器人的搭载需求展开，在三维建模阶段优先考量结构紧凑性与运动可靠性，采用自下而上的装配建模逻辑完成整体搭建。首先完成云台基座的建模设计，基座采用一体化黑色硬质结构设计，预留舵机安装位、连杆铰接孔位与走线槽位，建模时严格把控各安装孔的同轴度与位置公差，确保后续舵机、连杆部件可实现无干涉装配。透明半球形外罩采用薄壁曲面建模方式完成，通过曲面加厚、边缘切边处理实现与基座外圈的精准卡合，外罩曲面建模时重点保证球面曲率均匀，既可以为内部摄像组件提供防护，也不会遮挡摄像视角。内部传动结构采用双连杆配合舵机的驱动方案，建模时还原了金属连杆的杆身结构、两端球头铰接结构，以及蓝色阳极氧化质感的连杆固定座，两个微型舵机分别对应俯仰、倾斜两个维度的角度调节，舵机模型完整还原了接线端、固定耳与输出轴结构，确保装配关系与实际硬件安装逻辑完全一致。设计思路上，该云台没有采用常规云台的水平正装结构，而是针对移动机器人的特殊观测需求做了倾斜安装设计，将摄像组件的初始观测角度预设为倾斜向下的适配角度，减少移动机器人行进过程中云台的调节行程，提升动态观测的响应速度。材质渲染阶段，为基座赋予哑光黑色工程塑料材质，还原注塑件的细微磨砂质感；为金属连杆赋予亮面金属材质，搭配蓝色固定座的金属烤漆质感，区分不同部件的材质属性；透明外罩赋予高透亚克力材质，添加轻微的反射与折射效果，还原透明防护件的真实视觉表现；舵机部件则按照实物外观赋予黑色塑料外壳与金属输出轴的分层材质，走线部分采用软质橡胶材质模拟线缆的自然弯曲形态。整体结构装配完成后完成干涉检查，确认舵机带动连杆运动过程中，各部件不会与外罩、基座发生碰撞，铰接位置的活动行程满足倾斜角度调节的需求，所有螺丝固定位都预留了足够的装配操作空间，该结构可直接适配多款小型移动机器人平台，完成行进过程中的动态视角观测任务。
