快换式双向棘轮扳手头铰接关节结构

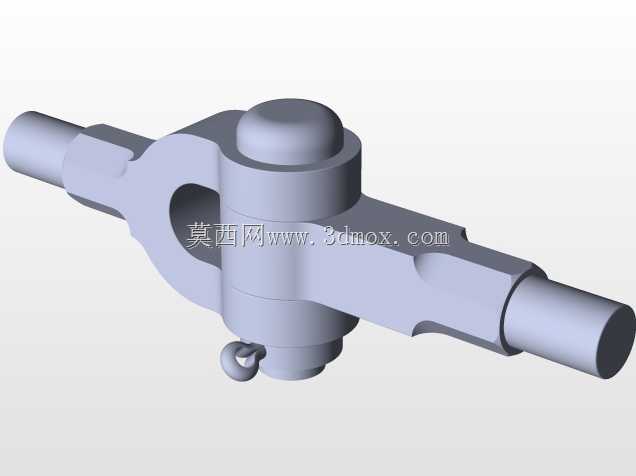

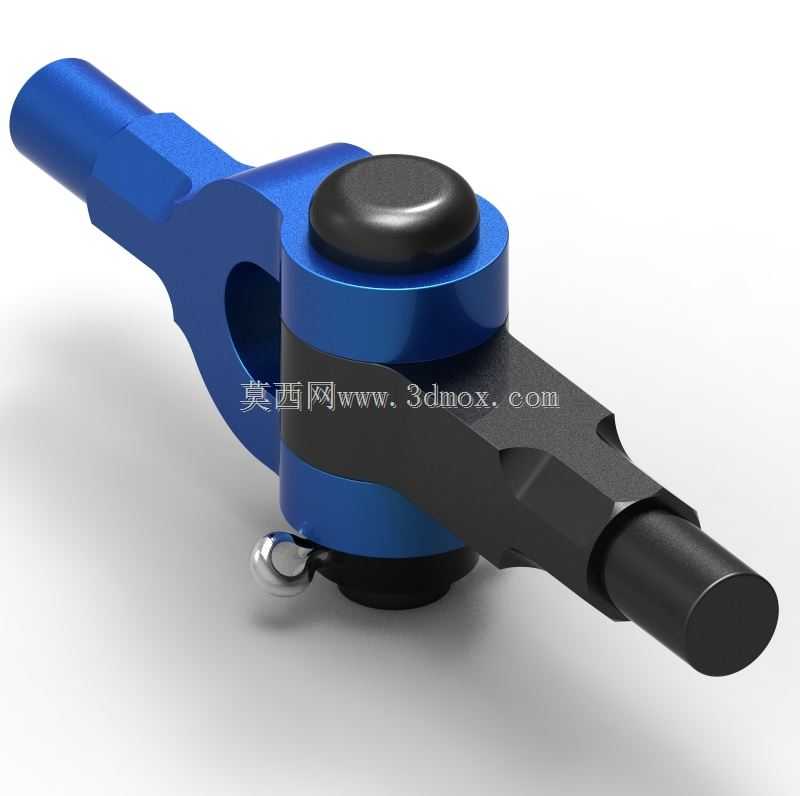

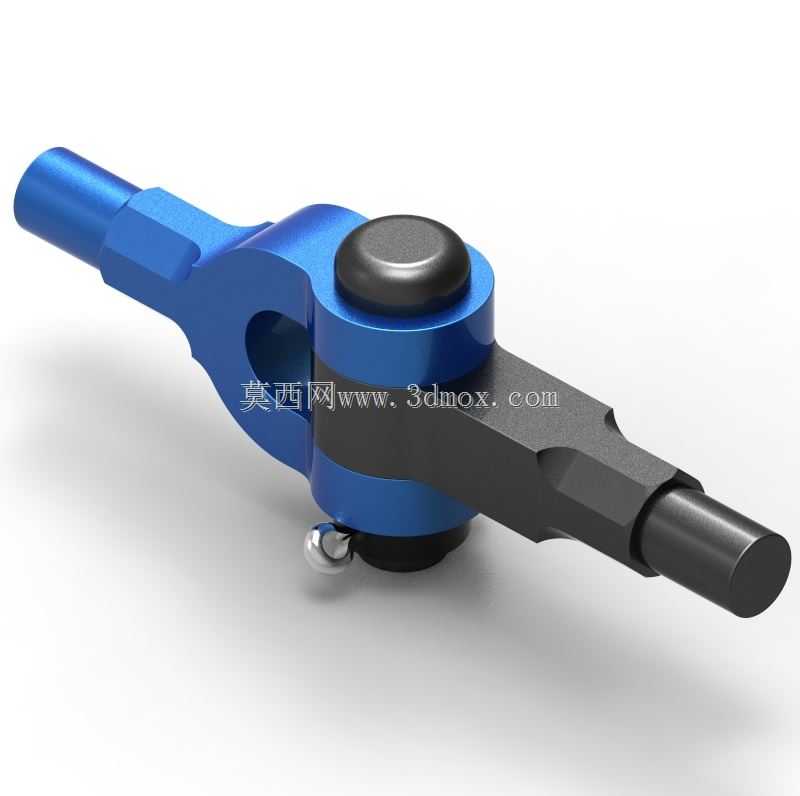

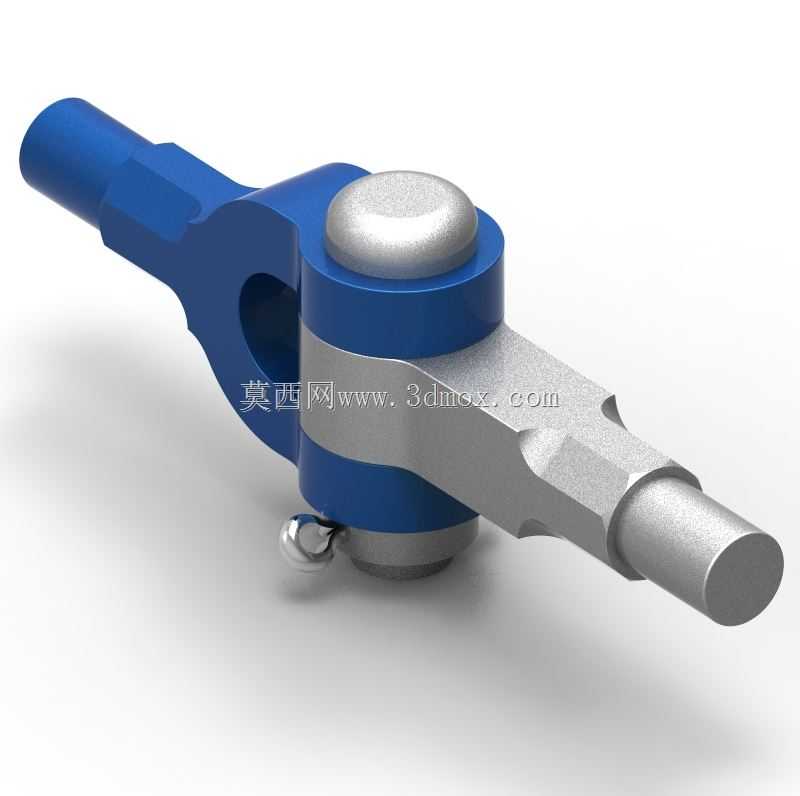

该铰接结构主要应用于手动棘轮扳手的快换连接部位，是双向快扳实现多规格批头适配、多角度施力作业的核心铰接部件，日常在设备维保、装配流水线、机加工现场的手动紧固作业场景中广泛使用，能够让操作人员在狭窄空间内调整扳杆施力角度，避免扳手与周边工件、设备结构发生干涉，提升狭小工位下的作业可达性。从功能特性来看，该铰接关节内置棘轮换向定位结构，中部的圆形端盖为换向拨钮的封装结构，下方的小钢珠为批头锁止弹珠，能够在插入六角批头后自动卡入批头的定位环槽，防止作业过程中批头滑脱，同时支持一键按压解锁快速更换不同规格的批头，适配外六角螺栓、内六角螺钉等多种紧固件的拆装需求。设计过程中，首先考虑铰接部位的摆动角度范围，将两侧扳杆连接端与中部铰接座的配合间隙控制在合理范围，既保证扳杆能够绕铰接轴实现0到45度的角度摆动，又避免间隙过大导致施力时出现旷量，防止紧固过程中扳手晃动感强烈、损伤紧固件棱角。结构上中部铰接座采用分体式压装设计，蓝色包覆层为防滑握持的绝缘塑层，内部为高强度合金钢结构，能够承受最大280N·m的扭转力矩，满足M16以下规格紧固件的紧固力矩要求。两端的连接轴采用六角轴与圆柱轴过渡的结构，一端用于连接棘轮驱动头，另一端用于连接加长扳杆，安装边界上，铰接部位整体外径控制在28mm，两端连接轴直径为10mm，整体展开长度为110mm，摆动到最大角度时整体横向占用空间不超过42mm，能够伸入多数设备的狭窄安装间隙内完成作业。结构设计时特意将锁止弹珠设置在铰接座下方位置，更换批头时无需大幅调整扳手姿态，单手握持扳杆时拇指即可触碰解锁，操作流畅度更高。同时铰接部位的轴向定位采用卡簧压装结构，长期使用后若出现铰接松动，可拆解调整卡簧预紧量，维护便捷性较好，表面的塑层与金属基体采用注塑包胶工艺结合，承受冲击载荷时不会出现塑层脱落的问题，适配车间复杂的作业环境，即使沾染少量油污、切削液也不会影响结构的正常动作。
