双体巷道式自动化立体仓储设备设计

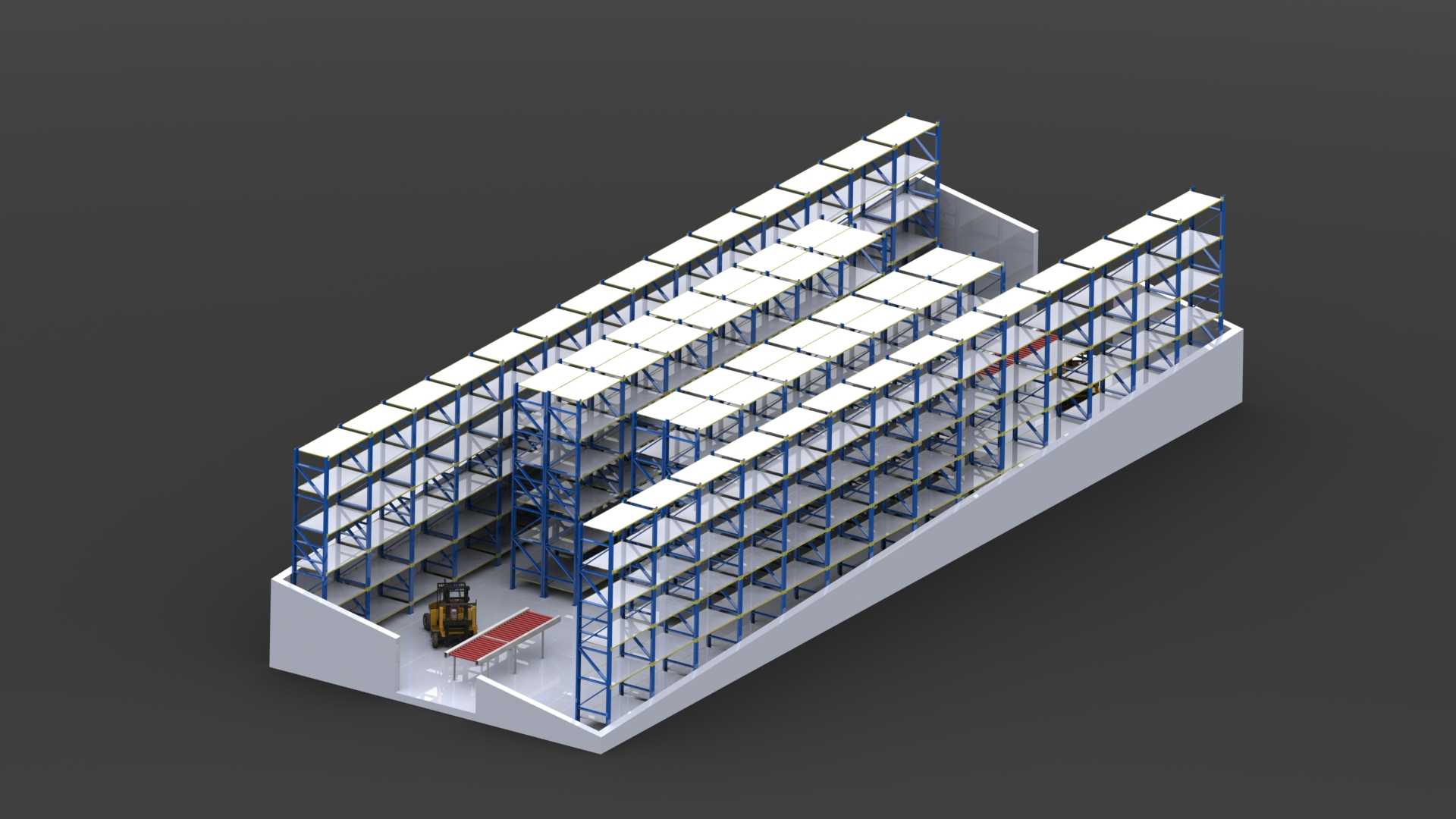

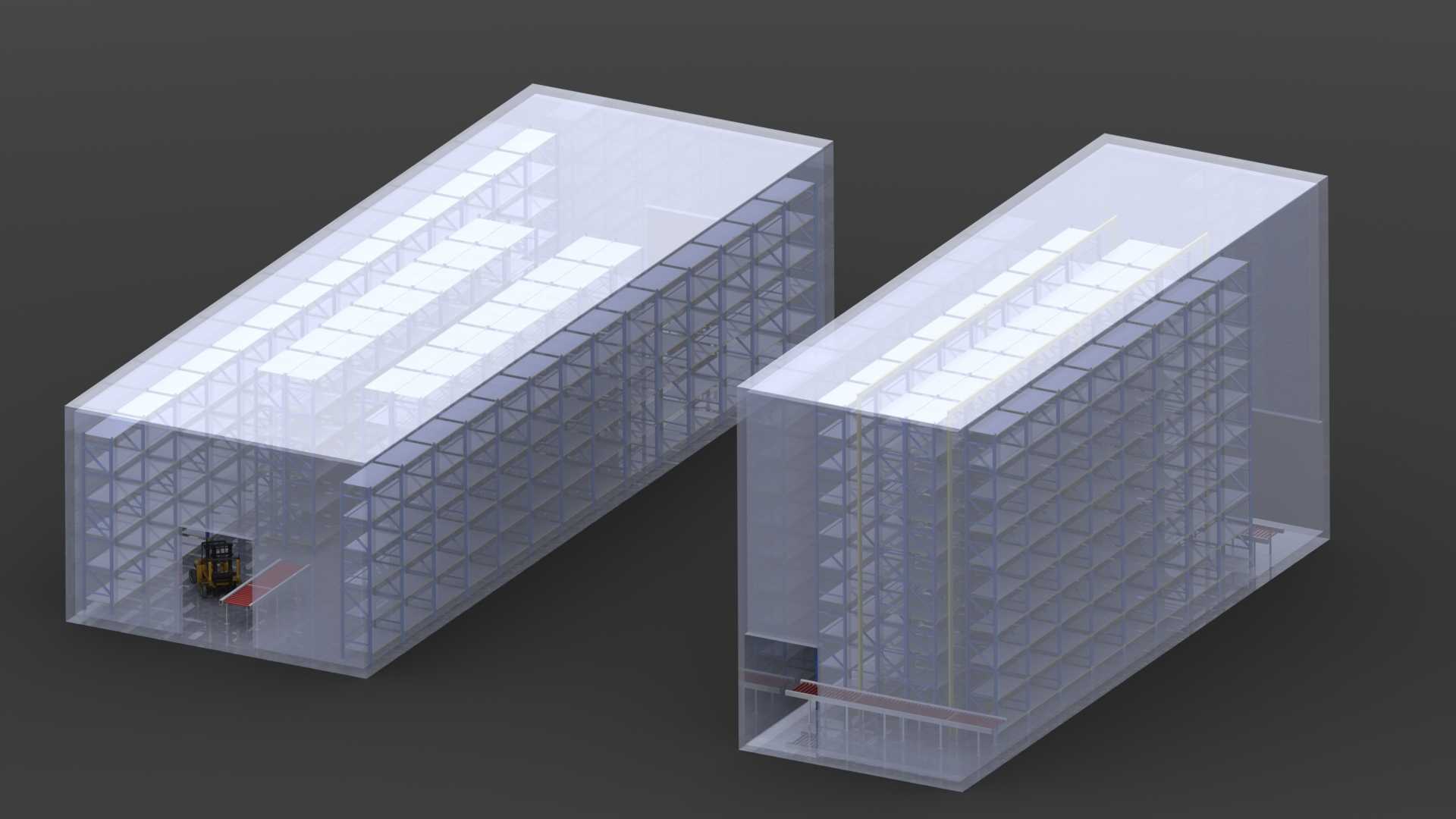

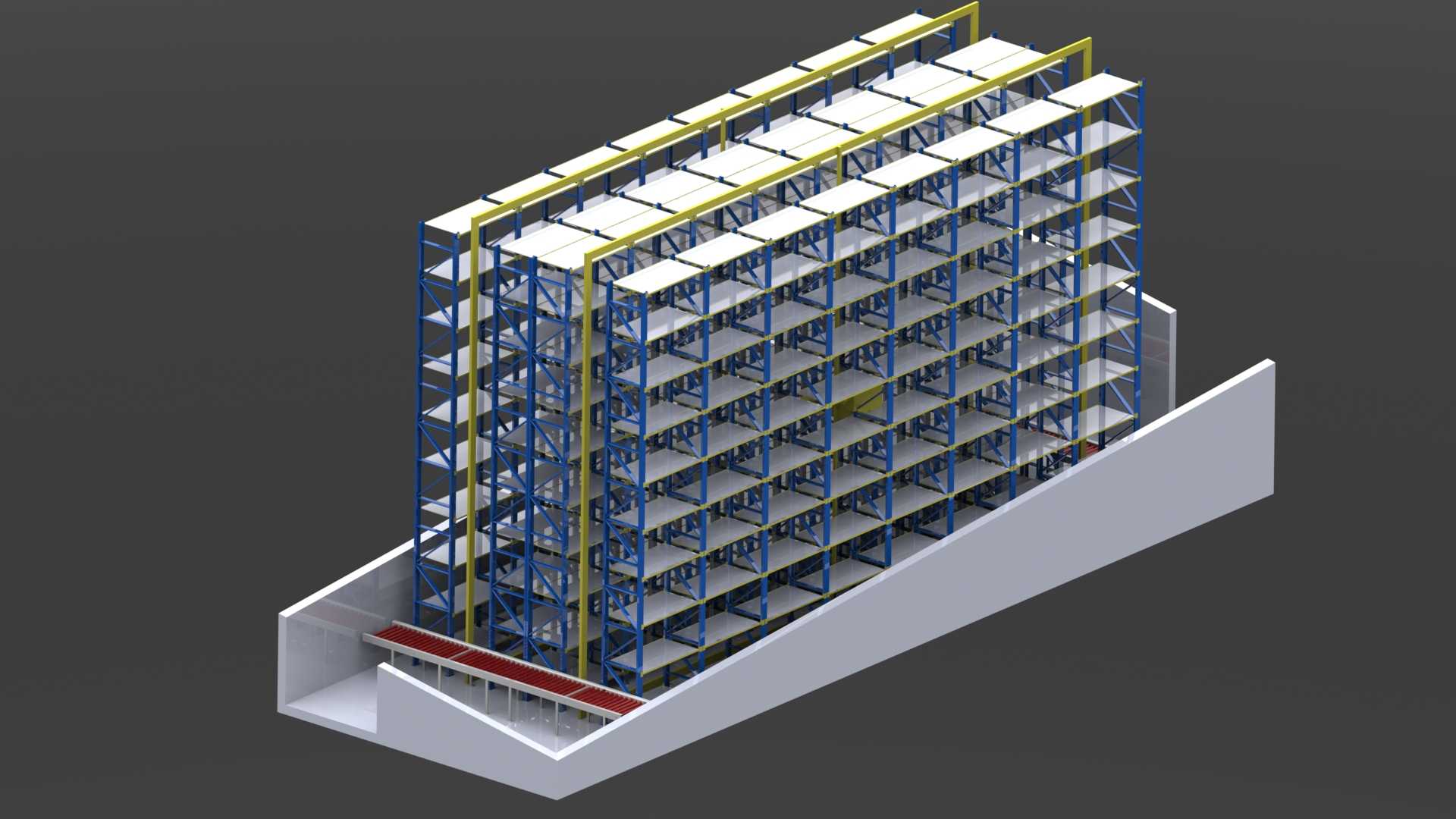

本次呈现的两套自动化立体仓储设备，主要面向生产制造企业原料周转仓、成品集散仓、电商区域前置仓、医药冷链仓储等需要高密度存储、高周转效率的应用场景，可替代传统平库与普通高位货架存储模式，在有限的占地面积内实现数倍于传统仓储的存储容量，同时降低人工拣选、搬运的作业强度与出错概率。两套设备均采用整体式封闭围护结构设计，外围采用半透明防护围板，既可以隔绝仓储区域与外部作业区的粉尘、杂物干扰，也便于运维人员从外部直观观察内部堆垛设备的运行状态，及时排查卡滞、偏载等异常情况。设备内部采用模块化组合式货架结构，货格按照统一的标准载具尺寸设计，可适配行业通用的标准仓储料箱与托盘，单货位额定承载可根据实际存储物料的重量需求调整货架型材规格与层板承重参数，无需改动整体框架布局。每套仓储单元内部设置单条直线作业巷道，巷道内配置有轨堆垛作业机构，可沿巷道底部与顶部的导向轨道做水平方向往复移动，同时堆垛机构的载货台可沿立柱做垂直升降运动，配合载货台自带的货叉伸缩机构，可实现巷道两侧任意货位的物料自动存取作业，堆垛机构的运行定位采用条码或激光测距校准，可保证重复存取定位精度控制在毫米级，避免存取作业时的碰撞、掉货风险。在设计过程中，两套设备分别适配不同的场地安装边界：第一套仓储单元整体长宽高尺寸适配中小型生产车间的边角闲置空间，可直接布置在车间立柱间隙区域，无需对现有厂房结构做拆改，巷道端部设置进出货接驳口，可直接对接车间内的辊筒输送线或人工拣选台，实现物料从仓储到产线的自动转运；第二套仓储单元整体纵深更长，单巷道货位数量更多，适合大面积规整仓储区域的连片布置，可通过端部输送系统将多套仓储单元的接驳口串联，形成规模化的自动化仓储集群，统一对接厂区的WMS仓储管理系统，实现库存数据实时同步、作业任务自动调度。设备的底部框架采用加厚型钢焊接结构，可直接通过膨胀螺栓固定在平整的水泥地面上，安装时需保证地面平整度误差在允许范围内，避免堆垛机构运行时出现轨道偏移；顶部围护框架可根据厂房净高调整高度，若厂房净高充足可向上拓展货位层数，进一步提升空间利用率，若厂房存在横梁、管线等障碍物，可对应调整顶部框架的局部结构避让障碍物，无需缩减整体存储容量。两套设备的电气控制柜体均布置在巷道端部的外侧区域，便于运维人员日常检修操作，同时预留标准通讯接口，可直接对接企业现有生产管理系统，实现生产物料需求与仓储出库任务的自动联动，无需人工单独下发作业指令。
