Arduino控制GoPro双轴自稳万向拍摄支架

该双轴自稳万向拍摄支架主要面向运动相机手持拍摄、固定点位延时记录、户外跟拍等场景，解决手持或搭载在移动载体上时画面抖动、视角偏移的问题，可适配GoPro系列运动相机，在徒步记录、骑行拍摄、第一视角创作等场景中，能够抵消行进过程中的颠簸、手部无意识抖动带来的画面晃动，输出平稳流畅的拍摄素材，也可通过手动操控摇杆快速调整拍摄朝向，满足不同构图的取景需求。

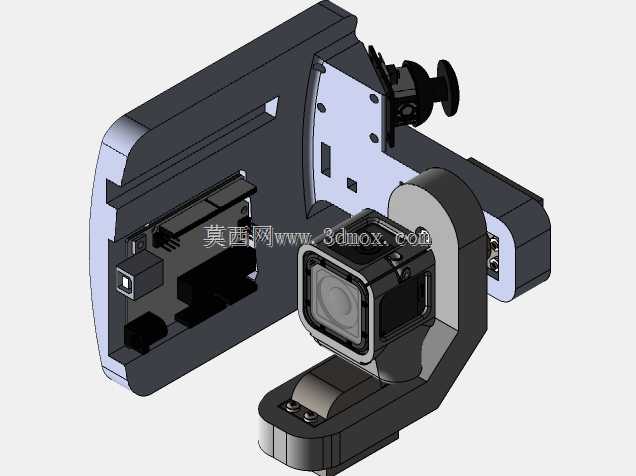

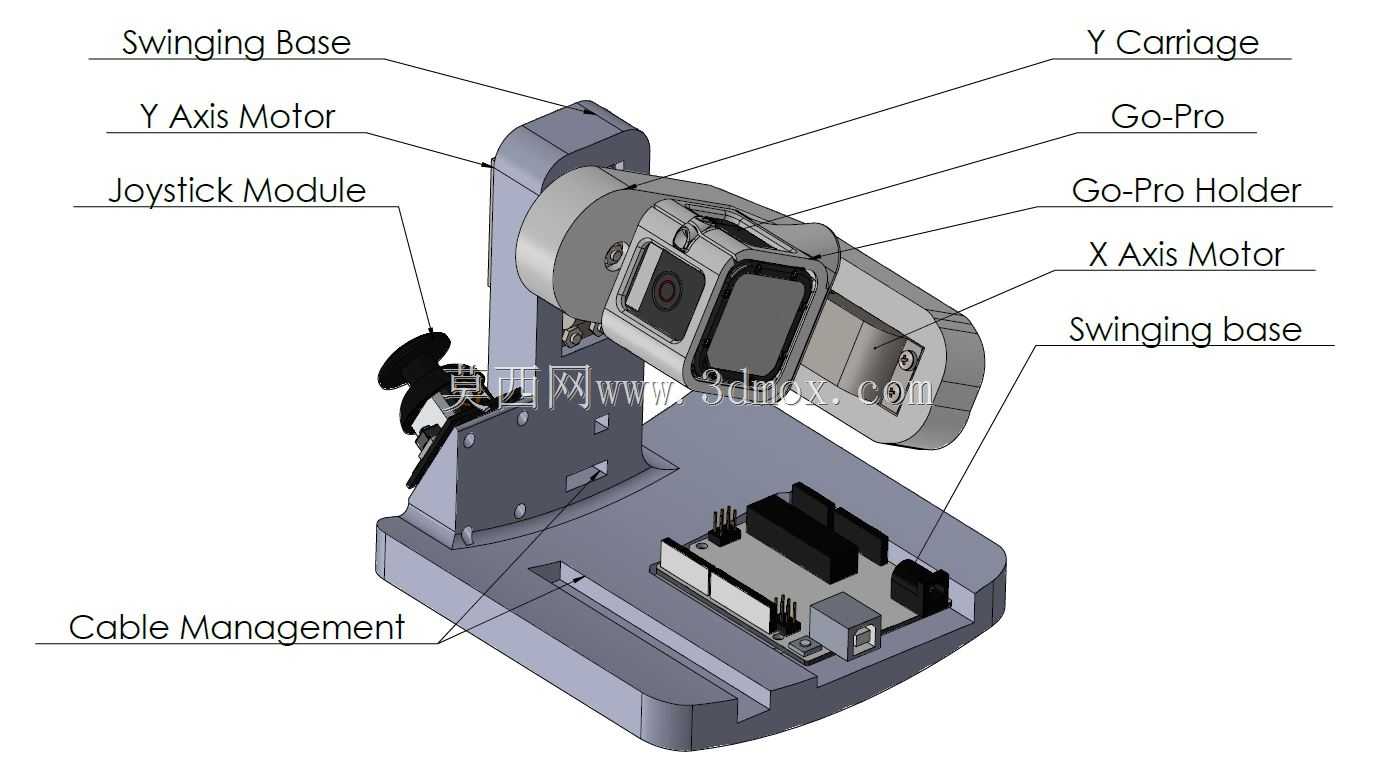

整体结构采用底座承载、双轴回转的布局设计，底部摆动基座作为整套设备的支撑主体，内部预留了控制电路、传感模块的安装空间，同时设置了规整的走线管理结构，将供电、信号传输的线缆全部收纳在基座内部与支架走线槽内，避免线缆外露干扰轴系转动，也能减少户外使用时线缆被勾挂的风险。基座上方设置X、Y两个正交布置的驱动轴系，分别负责水平方向回转与俯仰方向摆动，两个轴系均采用直连驱动的结构，省去冗余传动环节，提升姿态调整的响应速度，降低传动间隙带来的控制误差。相机固定座采用贴合GoPro机身轮廓的仿形设计，安装时可快速卡入相机，配合限位结构保证拍摄过程中相机不会出现松脱移位，固定座的安装接口兼容通用运动相机的快装规格，更换不同型号的运动相机时无需额外改装连接件。

设计过程中优先考虑了设备的便携性与安装适配性，整体外形紧凑，底座采用平底结构，可直接放置在桌面、平台等平整表面使用，也可通过底座预留的安装孔位固定在头盔、车把、无人机挂载架等不同载体上，安装边界适配多数运动场景的搭载空间。功能层面集成了六轴姿态传感模块，可实时检测支架的姿态角度变化，通过内置的控制算法快速驱动两个轴系的电机反向补偿偏移量，抵消外界抖动带来的画面倾斜，同时外置的操纵杆模块可实现拍摄角度的手动微调，在自稳模式下也可通过摇杆干预视角，兼顾自动稳像与手动取景的使用需求。整套结构的受力经过优化，轴系支撑部位采用加强筋结构提升刚性，避免电机启停或快速调整角度时出现结构形变，保证长期使用的精度稳定性，基座内部的电路安装位做了隔层设计，将驱动电路与传感模块分区布置，减少电机工作时的电磁干扰对传感数据精度的影响。
