手持式开关电动绿篱修剪工具结构设计

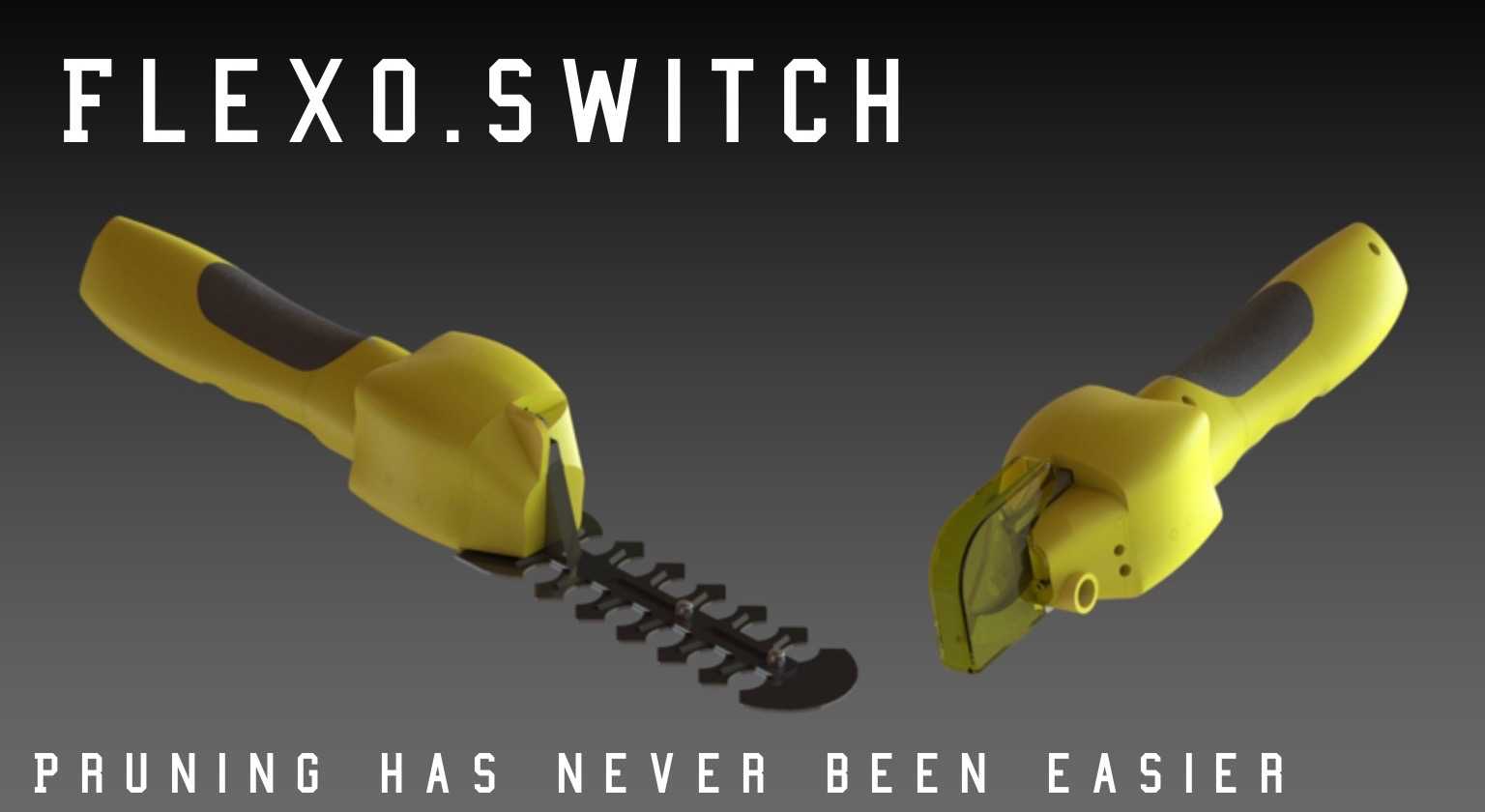

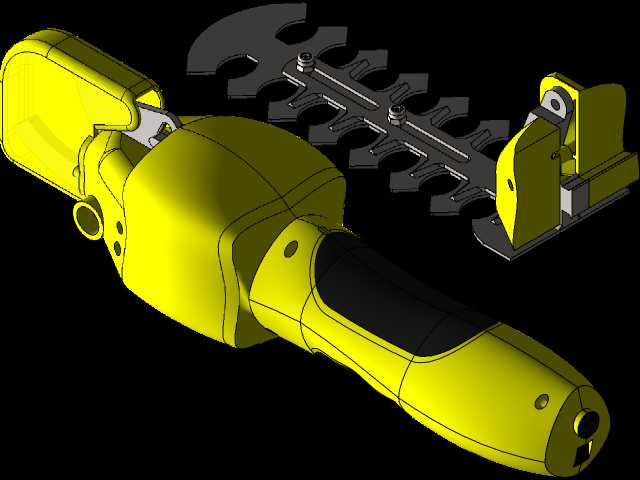

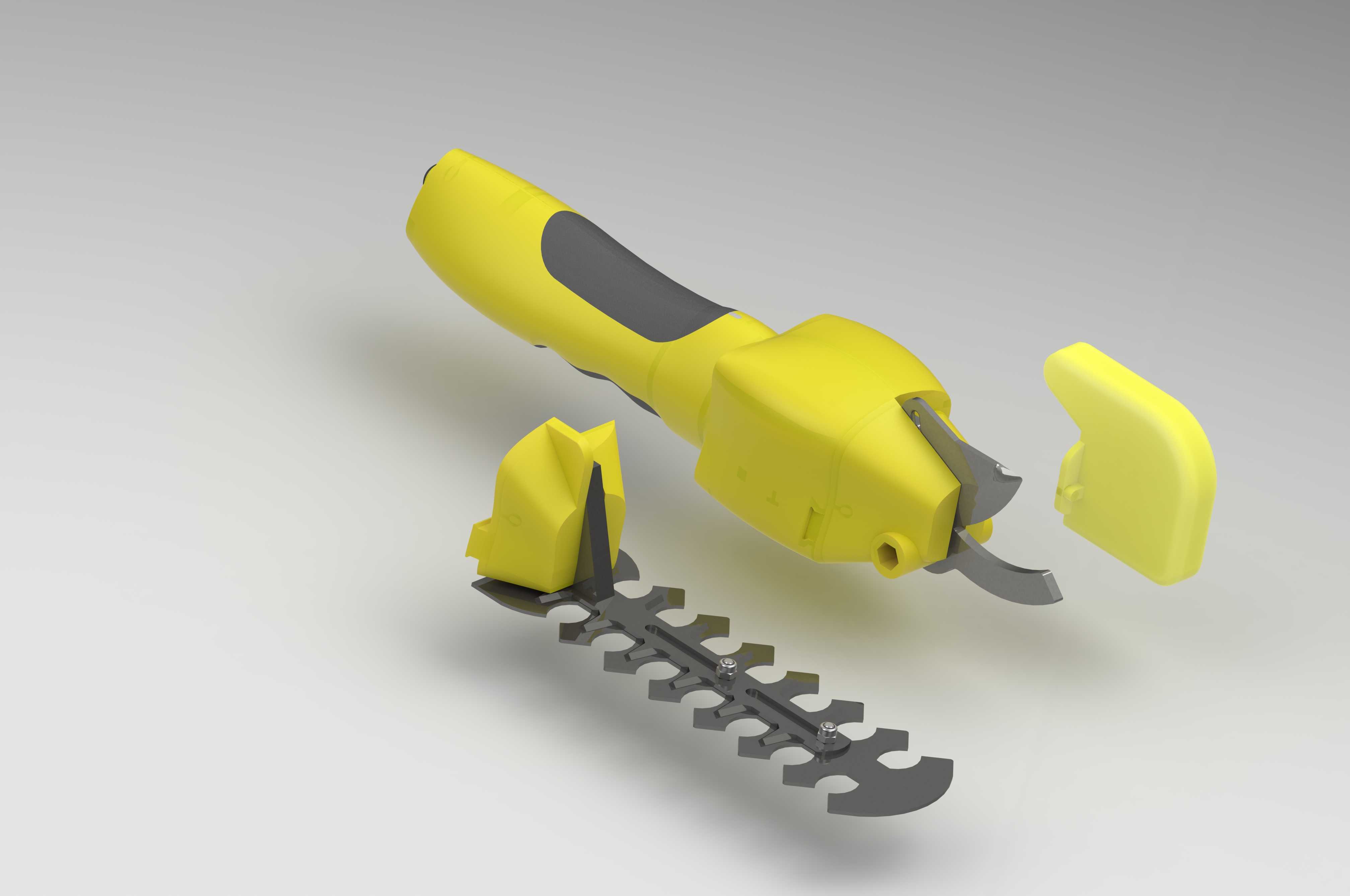

　　这款手持电动修剪设备主要面向园林养护、家庭园艺场景的绿篱修型、细枝修剪作业，可替代传统手动整枝剪完成连续往复剪切动作，降低长时间修剪作业的手部疲劳。整机采用分体式双工作头可更换设计，一侧为往复式齿形刀片组，适用于绿篱平面修齐、细灌木枝条批量修剪，另一侧为单刃剪切头，可完成单枝粗枝修剪、边角位置精细修整，两种工作头通过机身前端快换结构实现切换，无需额外工具即可完成拆装。机身握持区域采用符合人体工学的弧面造型，手柄处包覆软质防滑层，握持时手掌受力均匀，长时间作业不易产生压痕，开关采用扳机式布置在手柄握持行程内，手指自然弯曲即可触达，开关带有自锁结构，持续作业时无需长时间扣压扳机，降低手指负荷。动力传输结构内置在机身壳体内部，

　　电机输出端通过偏心轮结构将旋转运动转换为刀片的往复直线运动，传动间隙控制在合理范围内，避免刀片往复运动时产生过大旷量导致剪切卡滞。刀片采用锯齿形刃口设计，动刀与定刀贴合间隙经过调校，剪切直径8mm以内的木质枝条时可实现整齐切断，不会出现枝条夹连、撕裂的情况，刀片端部带有弧形防护头，避免作业时刀片磕碰硬质物体造成刃口崩损，同时防止误触硬质障碍物时机身产生过大反冲。整机外形采用流线型包覆设计，所有结构棱边均做圆角过渡，外壳采用高强度工程塑料材质，可承受日常作业中的轻微磕碰，机身重心布置在握持位置靠前10mm处，作业时手腕无需额外施加平衡力，平举修剪时手臂负荷更小。电池仓集成在手柄尾部，采用插拔式安装结构，

　　更换电池时只需按压锁扣即可抽出电池包，电池包与机身接口带有防反插设计，避免装反导致电路损坏。机身内部的传动部件均设置有润滑脂储油腔，日常使用无需频繁加注润滑脂，维护周期更长。刀片组的安装采用螺钉压紧结构，刀片磨损后可松开压紧螺钉更换新刀片，无需更换整个传动组件，降低后期使用成本。开关组件采用密封式设计，可阻挡日常修剪时的植物汁液、灰尘进入开关内部，避免开关接触不良。作业时整机振动通过手柄处的软质连接层进行衰减，传递到手掌的振动幅值控制在合理范围，长时间使用不会出现手麻的情况。两种工作头的安装基准面统一，切换后刀片与机身的同轴度保持一致，不会出现工作头偏摆导致剪切轨迹偏移的问题。往复刀片的行程经过匹配设计，

　　既保证足够的剪切开口度容纳枝条，又不会因为行程过大导致整机振动加剧。单刃剪切头的刃口采用弧形开合设计，剪切粗枝时枝条不会从刃口滑脱，可顺利切入枝条木质部完成切断。机身外壳的拼接缝采用错位搭接结构，可阻挡雨水、植物碎屑进入机身内部，日常户外作业遇到零星降雨也可短时间使用，不会出现电路短路问题。
