便携式医用泛型吸入器结构设计模型

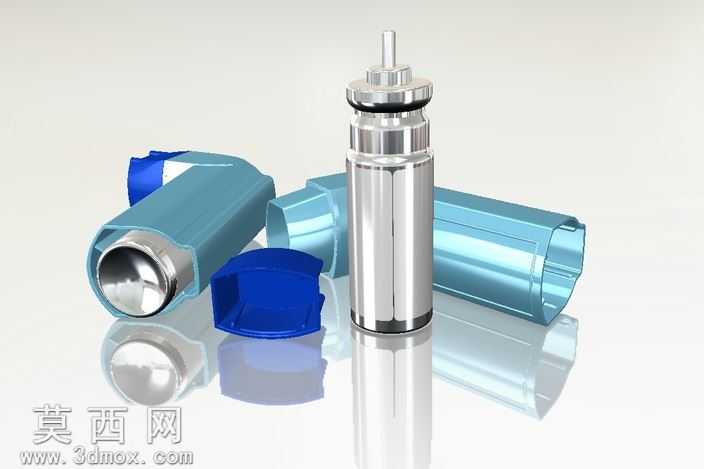

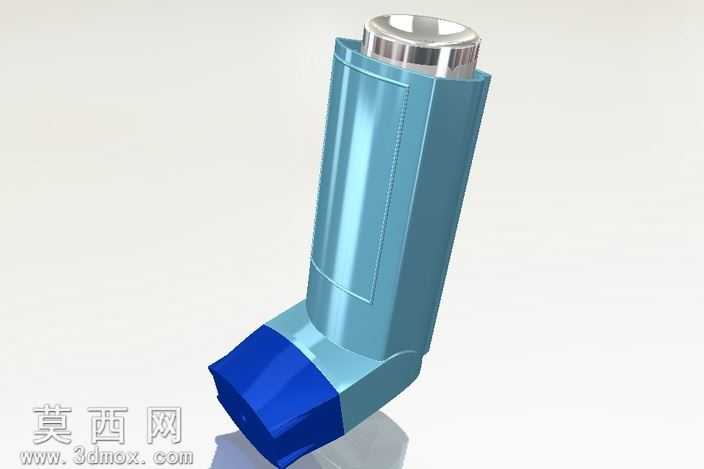

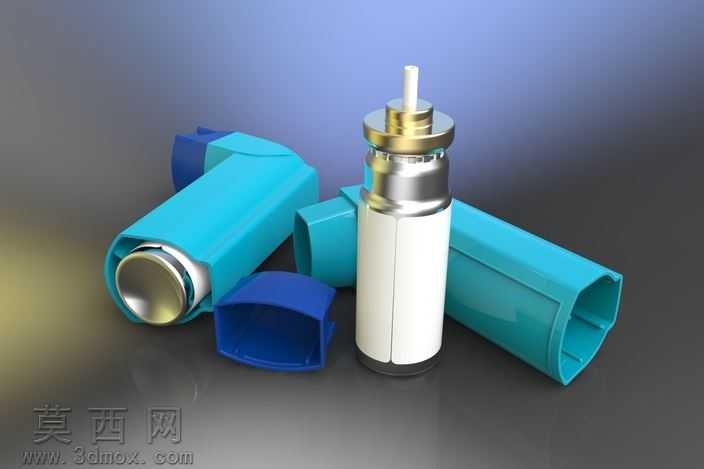

本模型为便携式泛型吸入器的完整三维结构设计，采用SolidWorks完成全参数化建模，完整还原了吸入器从外部壳体到内部核心组件的全部结构细节。建模过程中首先对吸入器的功能逻辑进行拆解，将整体结构划分为外部保护壳体、气雾容纳腔体、按压触发组件、喷嘴导出结构四个核心模块，各模块之间采用符合实际装配逻辑的配合关系，预留了合理的装配公差间隙，可直接用于结构验证与开模参考。外部壳体部分采用符合人体工学的曲面造型，建模时通过多组引导线放样生成流畅的握持曲面，边缘做了圆角过渡处理，避免尖锐棱角带来的使用不适感，壳体分为上下扣合的两部分结构，设计了对应的卡扣定位结构，保证装配后的结构稳定性，渲染时为壳体赋予了半哑光的医用级塑料材质，分别设置了湖蓝色、深蓝色两种常见的医用器械配色，还原真实产品的视觉质感。内部核心的气雾容纳组件采用金属与塑料结合的结构设计，上部的金属阀体部分通过旋转特征生成密封腔体结构，表面赋予了抛光金属材质，还原金属部件的光洁反光质感，下部的药剂容纳仓采用乳白色医用塑料材质，与金属阀体之间设计了密封压合结构，保证药剂存储的密封性。喷嘴部分采用细长柱体结构，建模时做了微小的拔模斜度处理，符合注塑生产的工艺要求，与上部阀体的连接位置做了定位台阶，保证安装位置的精准度。渲染阶段采用了工作室渐变背景，设置了多组柔和的补光光源，突出不同材质的质感差异：塑料壳体的柔和漫反射、金属部件的清晰反光、密封结构的细腻质感都得到了充分展现，同时将各部件做了合理的爆炸式排布展示，清晰呈现产品的拆分结构与装配关系，让观看者可以直观理解各组件的位置与功能。整个模型的结构设计完全参考真实量产吸入器的结构逻辑，所有壁厚、卡扣尺寸、配合间隙都符合医用塑料制品的生产规范，既可以作为医用器械结构设计的参考案例，也可用于相关产品的教学演示、结构验证使用，模型完整保留了建模的参数化特征，可根据实际设计需求调整尺寸、修改外观造型，适配不同规格的吸入器产品设计需求。
