拖拉机PTO连接牵引安全装置结构

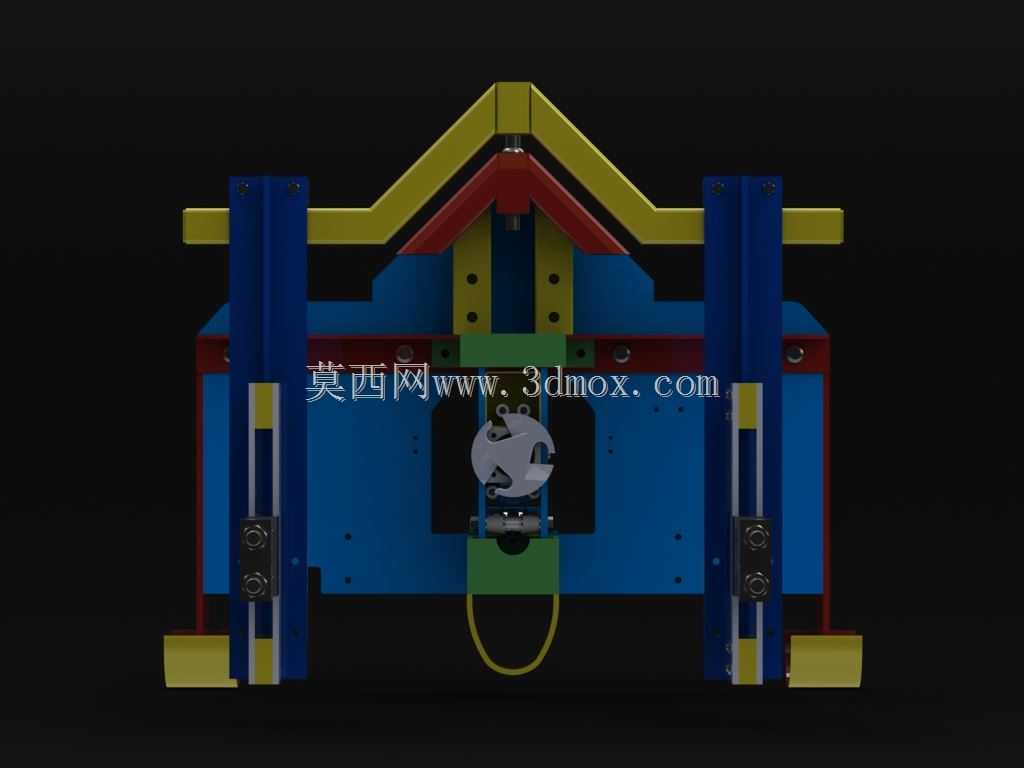

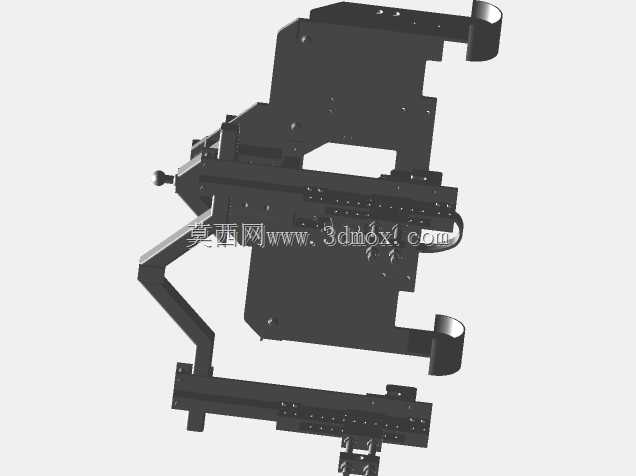

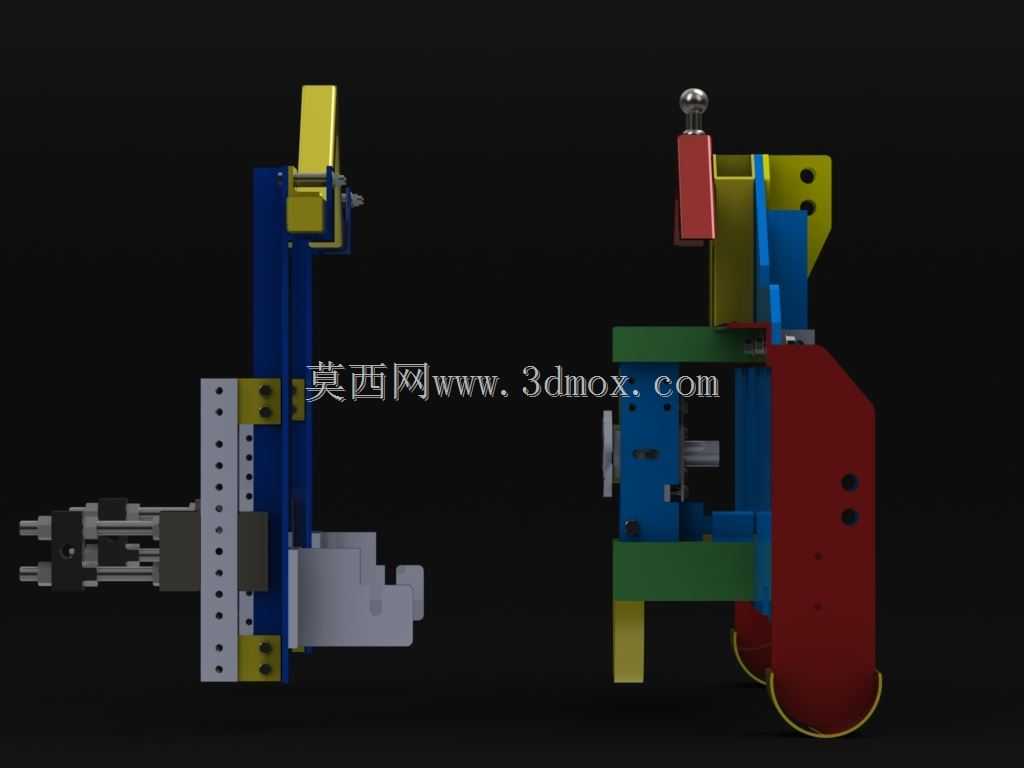

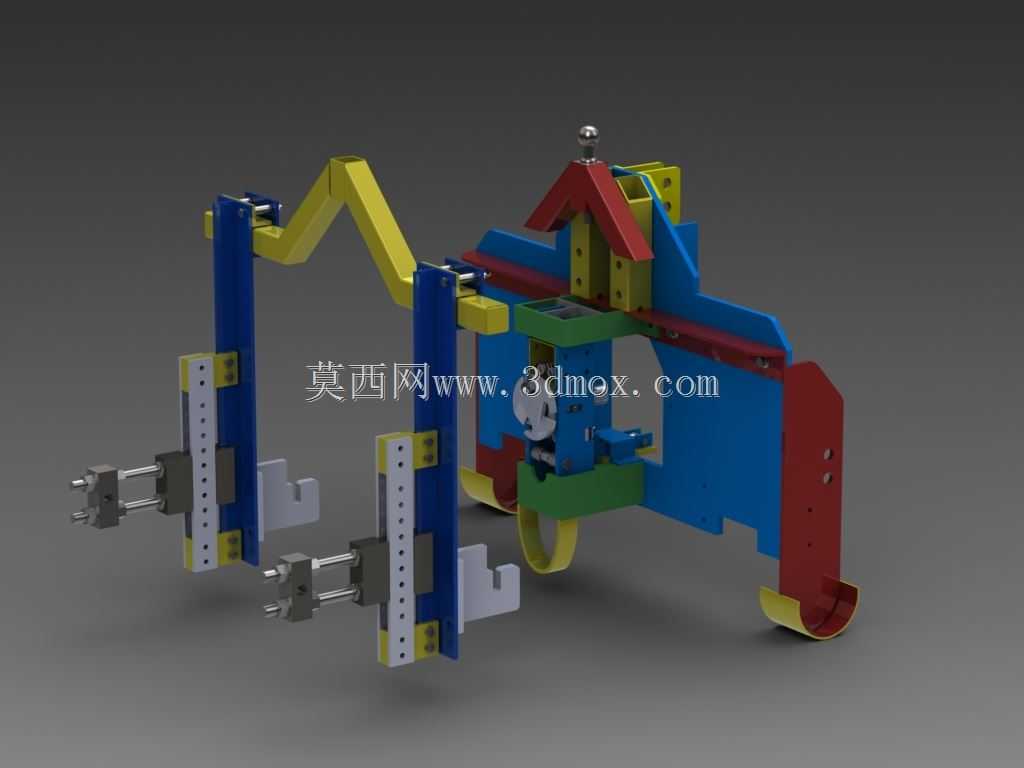

该装置属于农用拖拉机配套的挂接安全部件，主要应用于带动力输出轴的农用作业场景，解决拖拉机拖拽带PTO驱动的农机具时的连接可靠性与作业安全问题，可适配旋耕机、秸秆还田机、播种机等多种需要拖拉机同时提供牵引动力与旋转动力输出的作业设备。从结构设计来看，整体采用双侧对称式挂接布局，两侧设置带多组调节孔位的立式安装支板，支板上预留的等距安装孔可根据不同农机具的挂接高度进行上下位置调整，适配不同离地间隙的作业机具，支板前端配置的快锁式挂接销结构，可实现与农机具牵引架的快速对接与锁止，减少田间作业时的挂接准备时间。装置中部设置的动力输出轴避让腔体，可完整容纳拖拉机PTO轴与农机具输入轴的连接万向节区域，避免作业过程中连接轴与挂接结构发生运动干涉，腔体周边的加强筋结构可提升整体框架的抗扭强度，应对田间颠簸路面带来的交变载荷冲击。上部的弯折式牵引臂采用变截面折弯结构，在降低整体自重的同时保证足够的牵引强度，可承受额定牵引力下的拉伸载荷，不会出现塑性变形。装置尾部设置的弧形限位托板，可在机具提升状态下限制农机具输入轴的摆动幅度，避免PTO万向节因夹角过大出现过早磨损甚至断裂的故障。安装边界方面，该装置整体安装面与拖拉机后部的牵引挂接座完全匹配，安装孔位符合农用拖拉机后置挂接的通用尺寸规范，不需要对拖拉机本体进行额外打孔改装即可完成装配，两侧支板的横向间距覆盖主流马力段拖拉机的后部挂接宽度范围，不会与拖拉机后部的液压提升拉杆发生运动干涉。设计过程中充分考虑了田间作业的复杂工况，所有外露的结构棱边均做了倒角处理，避免作业过程中挂扯杂草或磕碰操作人员，各活动连接部位预留了足够的润滑脂加注空间，可在长期户外作业时减少锈蚀卡滞的概率，整体结构没有采用复杂的异形曲面，所有钣金件均可通过常规的激光切割、折弯工艺加工完成，加工成本可控，适合农机配件的批量生产，装配时仅需通过标准螺栓即可完成各部件的组合，后期维护更换易损件也十分便捷，不需要专用的维修工具即可完成拆解更换。
