农田耕作悬挂式多齿耙具结构设计

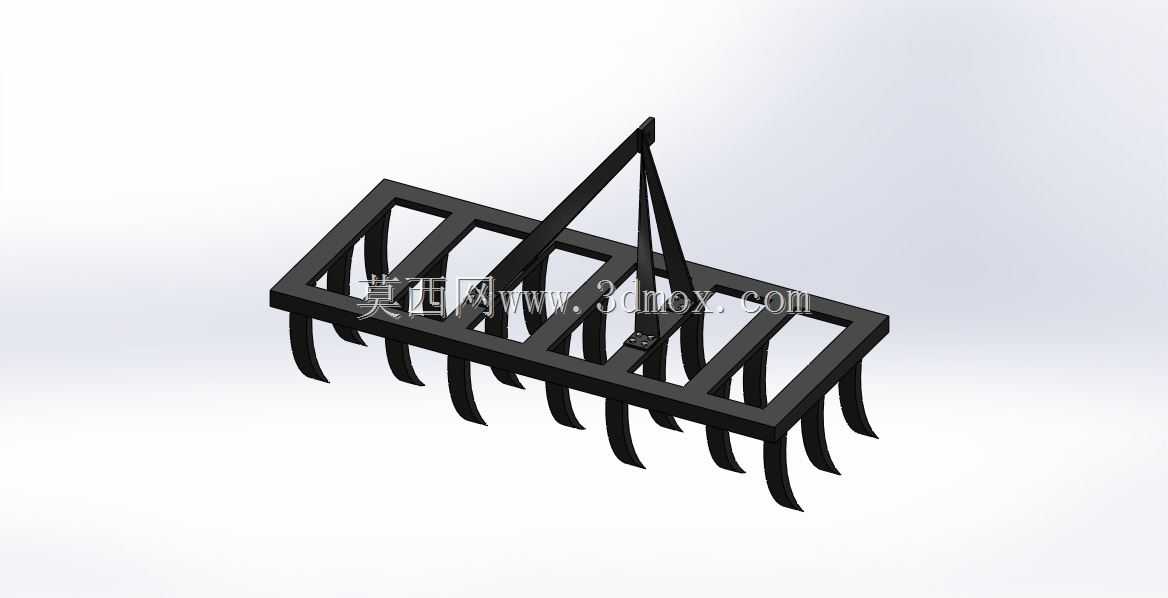

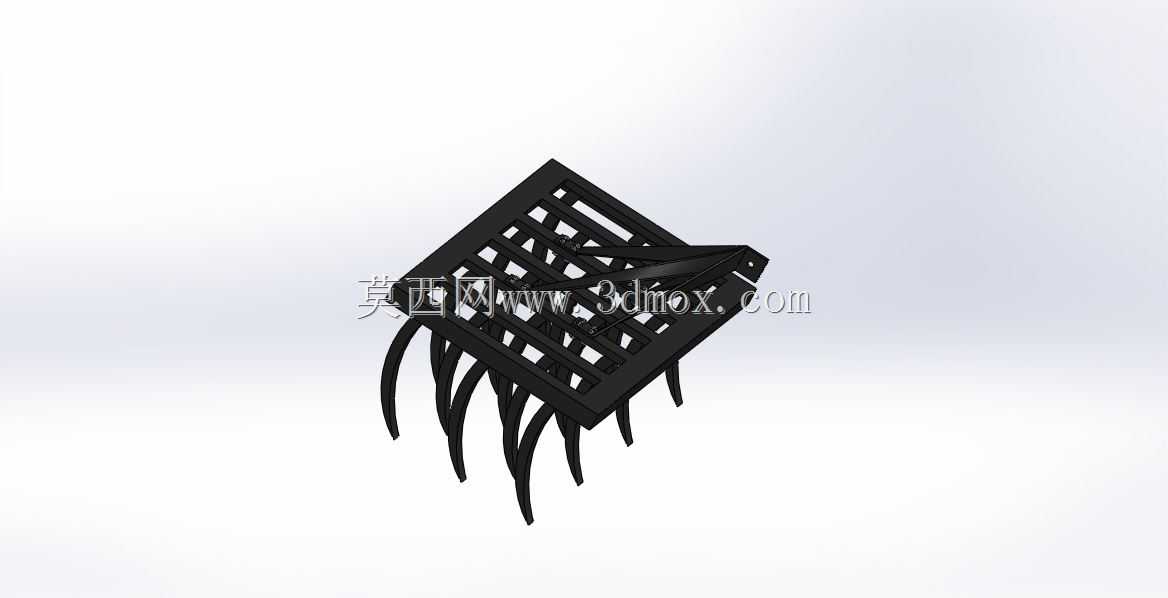

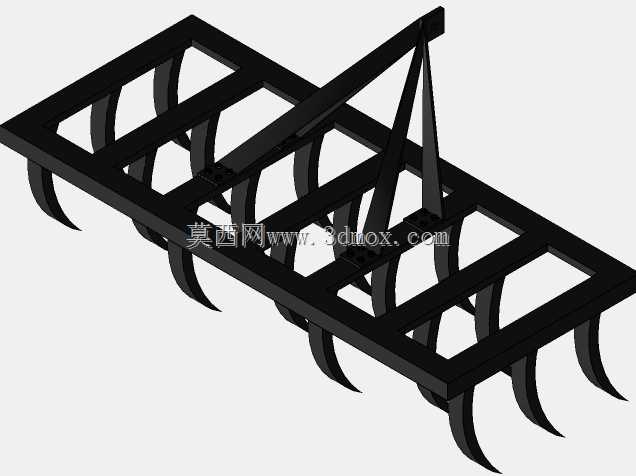

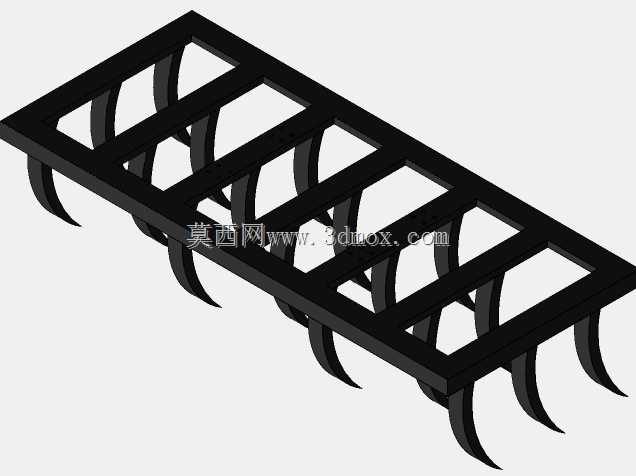

这款悬挂式多齿耙具主要适配中小马力轮式拖拉机后置三点悬挂接口，在旱田播前整地、收后灭茬、绿肥翻压覆盖等农田作业场景中广泛使用，核心作用是破碎表层板结土块、梳理平整地表、清除作物残留根茬，为后续播种作业创造上虚下实的种床条件，相比传统铧式犁作业后地表更平整，土块破碎度更均匀，能减少后续耙地、耱地的重复作业工序。从结构设计来看，整体采用矩形方管焊接成型的主框架作为承载基体，框架横向排布多组弯形耙齿，耙齿采用弧形弯曲设计，入土作业时能顺着弧度切入土层，避免直齿易缠草、易被石块卡滞的问题，齿间距经过农田作业工况验证，既不会因间距过大漏过土块，也不会因间距过小造成壅土拖堆，作业时能将表层10至15厘米深度的土层充分松动破碎，同时不会过度扰动深层土壤结构，兼顾保墒与碎土的需求。上部的悬挂连接架采用三角桁架结构，与主框架焊接为一体，三个悬挂点的位置尺寸完全匹配标准拖拉机后置悬挂的安装边界，挂接时无需额外改装转接件，通过拖拉机悬挂拉杆的调节就能控制耙齿的入土深度，适配不同土质、不同农艺要求的作业深度调整。主框架的方管选型兼顾结构强度与整机重量，不会给拖拉机后悬挂造成过大负载，同时足够的框架刚度能保证作业时各耙齿入土深度一致，不会出现框架变形导致的局部耙深不足、作业痕迹深浅不一的问题。耙齿采用耐磨钢材加工，刃口做了强化处理，在沙壤土、黏壤土等常见农田土质中作业时，能保持较长的耐磨寿命，齿根与主框架的连接采用满焊结构，能承受作业时遇到石块、硬根带来的冲击载荷，避免齿根断裂脱落。作业时拖拉机牵引该耙具行进，耙齿切入土层后，弧形结构会将板结的土块挑起、破碎，同时把地表的作物残茬、杂草压入碎土层中，既完成地表平整，也能帮助残茬腐烂还田，相比传统的钉齿耙，这款弯齿结构的耙具入土性能更好，在秸秆覆盖量较大的地块也不易出现缠草堵转的情况，作业通行性更强。在安装边界上，整体横向宽度适配常规中小马力拖拉机的轮距，作业幅宽能覆盖拖拉机轮辙范围，不会出现轮胎压实的区域漏耙的问题，运输状态下通过拖拉机悬挂提升到最高位置后，耙齿最低点距离地面高度满足农村道路通行的安全要求，无需额外拆卸部件就能完成地块转场。
