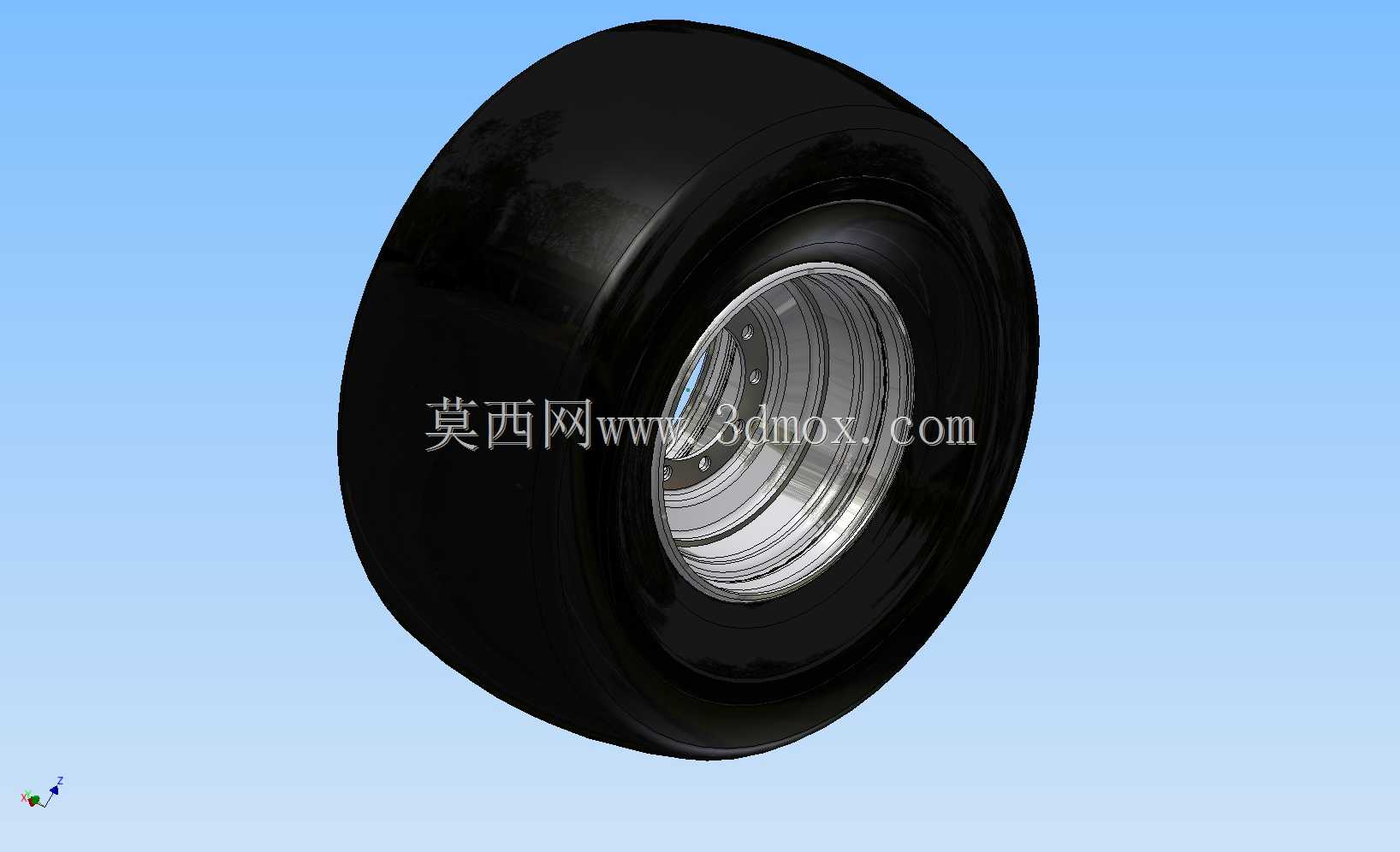

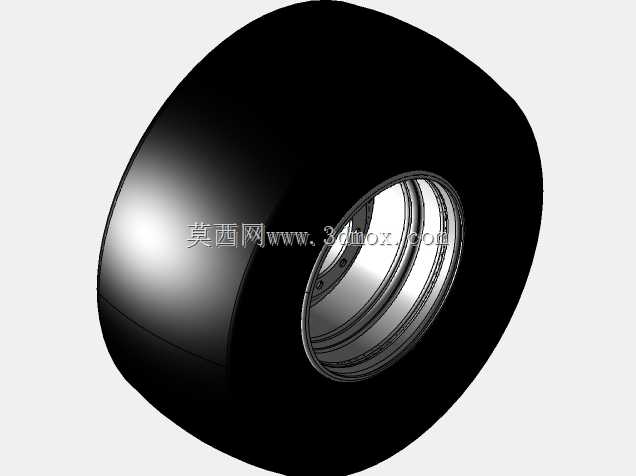

重型拖运设备用光面重载车轮结构

该车轮主要面向重型场内转运拖车、矿用平板拖运设备的行走系统设计，适配非铺装硬质路面的高负载低速拖行工况，可承担单轮数吨级的静态承压需求，常见于厂区重型工件转运、堆场物料短途拖运、重型设备移运等场景，这类场景对车轮的抗碾压性能、胎面抗切割能力要求较高，普通充气轮胎无法满足重载下的抗爆、抗形变需求，因此采用实心光面胎体搭配钢制轮毂的结构形式。设计阶段优先考虑胎体的载荷分布合理性，胎面采用无花纹光面结构，可增大与硬质路面的接触面积，降低单位面积接地比压，避免在硬化厂区路面留下压痕，同时减少碎石嵌入胎纹带来的胎面损伤，胎侧做了加厚圆弧过渡处理，在承受侧向载荷时可分散应力，避免胎侧出现应力集中导致的开裂问题。轮毂部分采用多台阶钢制轮辋结构，轮辋与胎体的配合面做了防滑止退设计，避免大扭矩启动或紧急制动时胎体与轮辋发生相对滑移，轮毂中心的安装止口与螺栓孔分布严格匹配重型拖车桥的安装尺寸，安装边界预留了足够的制动部件避让空间，可适配鼓式制动结构的重载车桥，轮辐部分采用等强度变截面设计，在保证整体结构刚度的前提下尽可能降低轮毂自重，减少行走系统的非簧载质量，提升拖行过程的稳定性。尺寸设计上，胎体直径与断面宽度的配比充分考虑了重载下的形变量，额定负载下胎体的径向形变量控制在合理区间，既保证足够的缓冲能力，又不会因形变量过大导致胎体脱层，轮辋的安装定位基准与轮胎同轴度公差控制在机械加工通用精度范围内，可避免高速拖行时出现车轮跳动问题。整体结构拆分清晰，胎体与轮毂为可分离式设计，后期胎体磨损后可单独更换胎体，降低运维成本，建模过程中还原了胎体的橡胶材质质感与轮毂的金属机加工表面特征，各部件的配合间隙完全符合实际装配要求，可直接用于行走系统的装配干涉校验、设备整体展示动画制作，也可作为同类型车轮选型设计的参考基准，帮助设计人员快速完成行走部件的布局校核，减少重复建模的工作量。
