四铧可逆式耕地犁农用机具结构设计

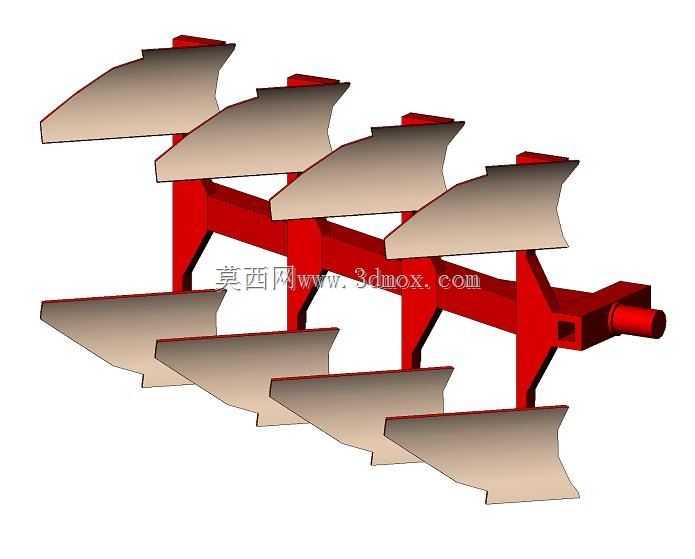

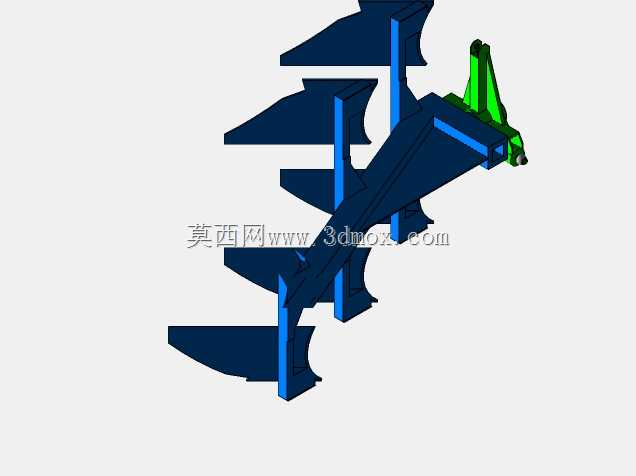

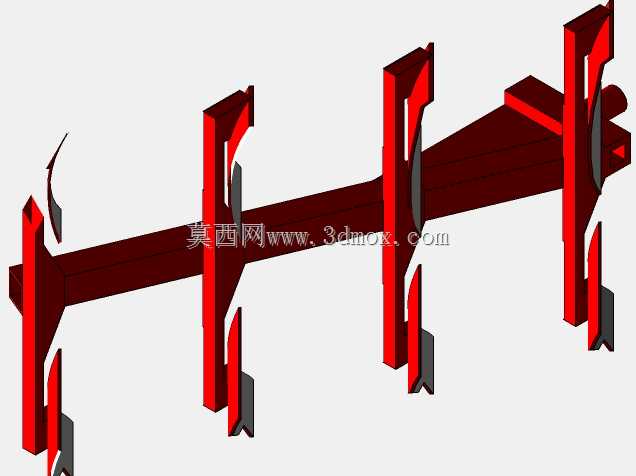

这款四体可逆铧式犁主要适配大马力轮式拖拉机挂载，在旱田熟地耕翻、秸秆还田整地作业场景中应用广泛，可一次性完成四垄幅宽的土壤翻耕作业，作业后地表无开闭垄，沟底平整，能有效减少后续整地工序的作业量。从结构设计来看，整体采用对称式主梁布局，正反两组犁铧沿主梁中轴线对称分布，翻转机构集成在主梁挂载端，作业到地头时可通过液压驱动完成犁体180度换向，返程时无需空驶绕行，直接沿邻幅作业，大幅提升狭长地块、大地块的耕作效率。犁铧部分采用标准化的胫刃、犁胸、犁翼曲面设计，曲面曲率经过反复调校，耕作时能顺畅切土、抬升土垡，完成土垡的翻转扣合，将地表残茬、杂草、肥料完整翻入耕层底部，同时保证碎土效果，减少后续耙地作业的功耗。主梁采用矩形截面型钢焊接结构，各犁柱与主梁的连接位置设置了多组可调安装孔位，可根据耕作农艺要求调整单组犁铧的间距，适配不同垄距的种植模式，也可根据土壤阻力情况微调犁铧入土角，降低重黏土壤作业时的牵引阻力。挂载端采用标准三点式悬挂接口，安装尺寸符合农用拖拉机悬挂装置的通用匹配规范，可直接适配对应马力段的主流拖拉机机型，无需额外改装连接结构。设计过程中重点考量了受力传递路径，耕作时犁铧受到的土壤阻力通过犁柱均匀传递到主梁，再通过三点悬挂结构分散到拖拉机挂载点，避免局部应力集中导致的结构变形。犁铧刃口采用可更换式设计，磨损后只需单独更换刃口部件，无需整体更换犁体，降低设备长期使用的维护成本。整机作业幅宽、犁铧入土深度的调节范围覆盖了北方旱作区、南方水田旱整的多数农艺要求，换向翻转动作的限位结构做了冗余设计，避免换向过位导致的结构干涉，各转动配合位置预留了润滑注油通道，可在日常保养时快速加注润滑脂，减少磨损延长使用寿命。
