带链环搭扣式工业重载锁闭机构

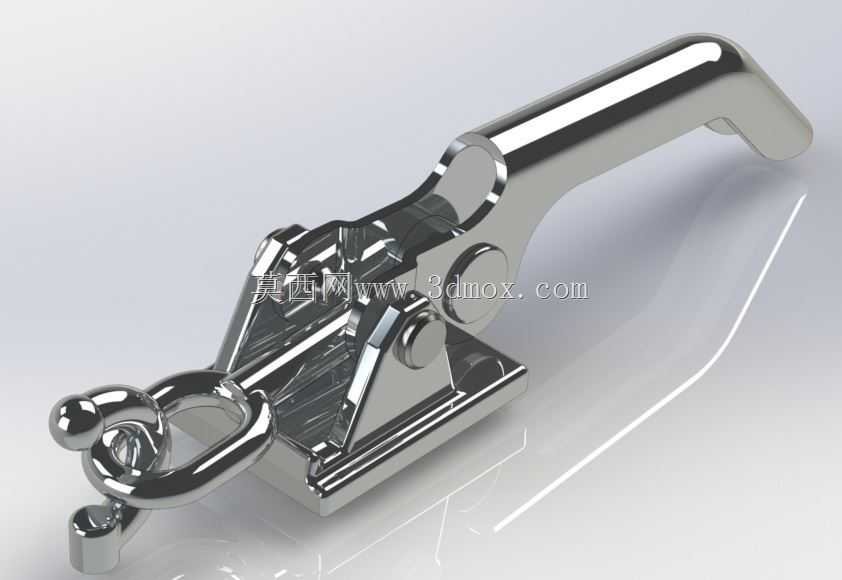

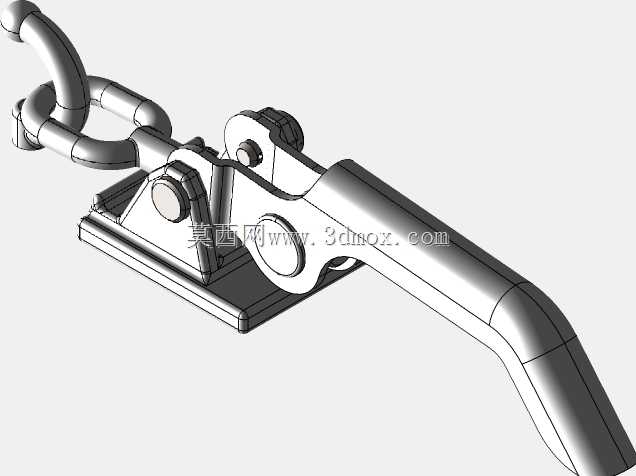

　　这款带链环的搭扣式锁闭构件，常应用在工业设备舱门、特种车辆侧舱、户外机柜、重型工具箱等需要频繁开合且要求锁止可靠的场景中，区别于普通民用门锁，这类锁闭结构的核心诉求是抗振动、防意外松脱，同时能承受一定的侧向拉扯载荷，在工程机械、物流转运设备、户外电力设施的舱体锁止场景中普及率很高。从结构设计逻辑来看，该构件采用杠杆偏心锁止原理，操作手柄在压合到位时，铰接点会越过结构死点，形成机械自锁状态，即便承受外部振动或者链环方向的拉扯力，手柄也不会自行弹开，只有主动扳动手柄越过死点位置才能解锁，这种设计不需要额外加装弹簧等易损件来维持锁止状态，长期使用的可靠性远高于弹簧卡接式的普通搭扣。构件附带的链环结构，主要用于和舱体上的固定挂点连接，

　　既可以适配不同厚度的安装基座，也能在锁止时提供一定的张紧余量，补偿舱门密封胶条长期使用产生的压缩变形量，避免因为胶条老化出现舱门闭合不严、漏尘漏水的问题。安装层面，该锁闭机构的底座采用平板式安装结构，四个安装孔位对称分布，可通过螺栓或者铆钉直接固定在舱门的金属门板上，安装面不需要做复杂的沉台或者异形开孔，只需要保证安装平面的平面度公差在0.2mm以内，就能保证锁止时手柄的受力均匀，不会出现局部卡滞。链环端的挂接座需要对应安装在门框的对应位置，安装时需要调整挂接座的前后位置，保证手柄压合到位时，链环处于张紧状态，张紧力控制在能压缩密封胶条1.5-2mm的区间即可，过紧会导致手柄扳动阻力过大，长期使用会加速铰接点的磨损，

　　过松则无法起到密封锁止的作用，在振动环境下容易出现异响甚至松脱。从结构细节来看，所有铰接位置都采用了销轴铆接的结构，销轴和铰接孔之间预留了合理的配合间隙，表面做了硬化处理，在无润滑的情况下也能保证上万次开合不会出现卡滞，手柄的弯折角度完全按照人体工程学设计，扳动时的施力点距离铰接点的力臂长度经过优化，普通人单手施加20N左右的力就能完成锁止和解锁操作，不需要借助额外工具。手柄末端做了圆弧过渡处理，操作时不会划伤手部，底座和手柄的接触位置做了贴合面的仿形设计，锁止到位时两个面完全贴合，不会出现局部应力集中的问题，即便承受超过额定载荷的拉扯力，应力也会均匀分散到底座的整个安装面上，不会出现底座断裂或者销轴变形的问题。在实际选型应用中，

　　这类锁闭机构需要根据舱门的密封要求、使用环境的振动等级来匹配对应的规格，这款重载型的搭扣锁，单组的额定锁止拉力可以达到5000N，完全可以满足重型设备舱门、货运箱体侧门的锁止需求，在户外使用场景下，构件表面做了镀锌或者喷塑处理，可以耐受盐雾、潮湿等恶劣环境，不会轻易出现锈蚀卡滞的问题。建模过程中，所有铰接位置的配合间隙都按照实际加工公差做了预留，链环的活动自由度也完全还原了实际状态，既可以用于设备结构的干涉检查，也能直接导出工程图用于生产加工，安装孔位的尺寸、手柄的开合行程都和实际量产产品保持一致，不需要额外调整尺寸就能直接用于设备的整体装配设计中。
