农用小型拖拉机人字驱动车轮结构

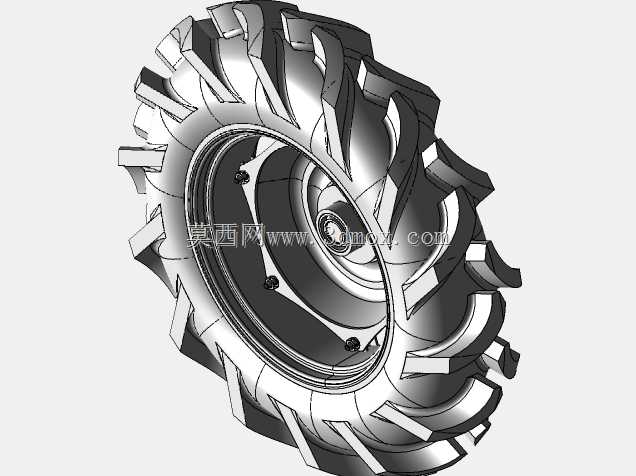

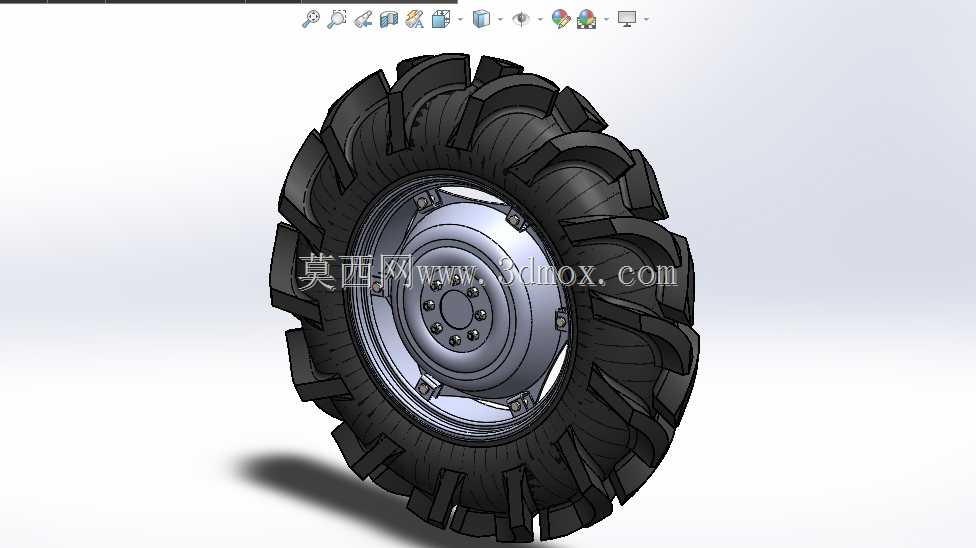

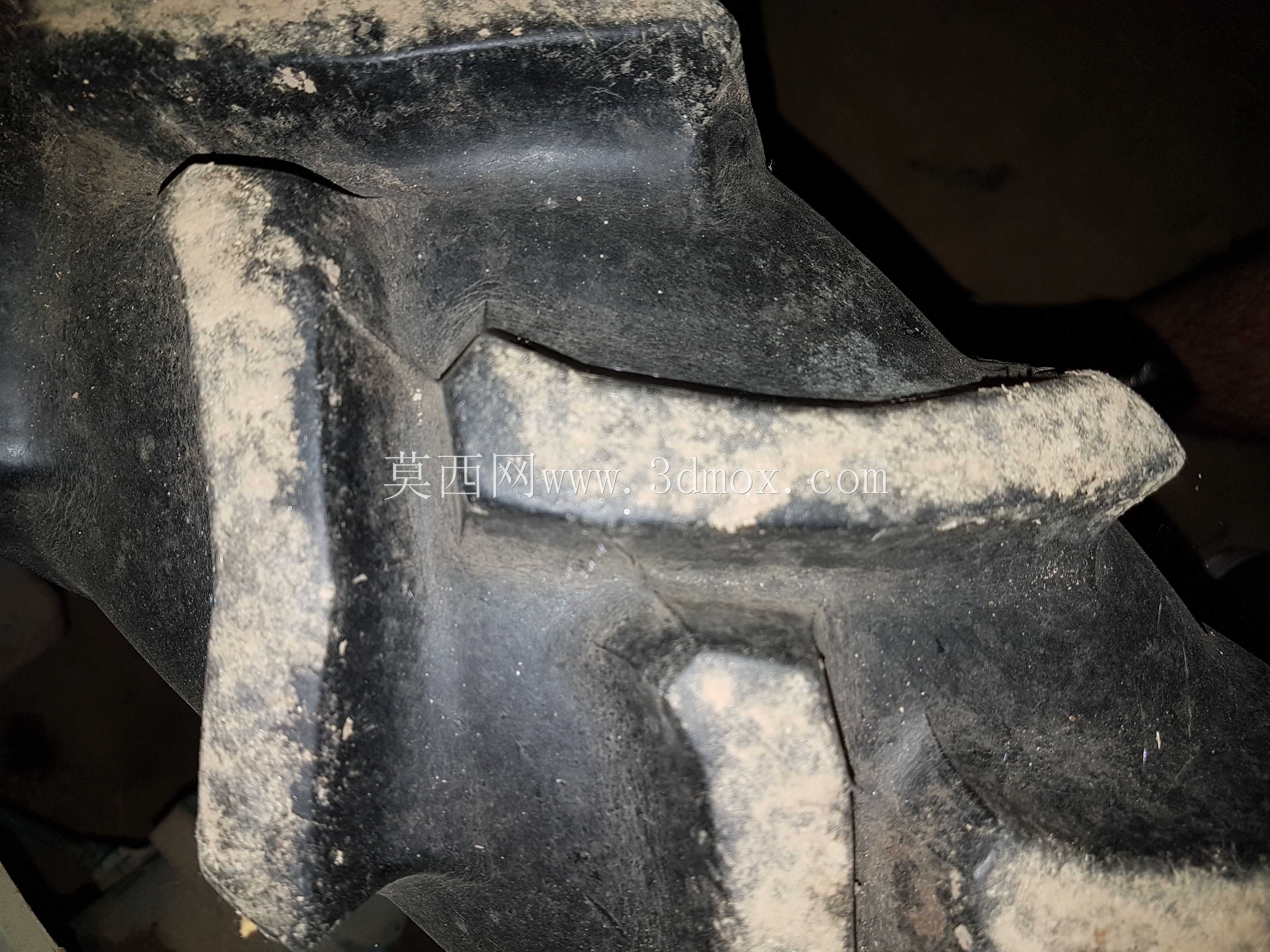

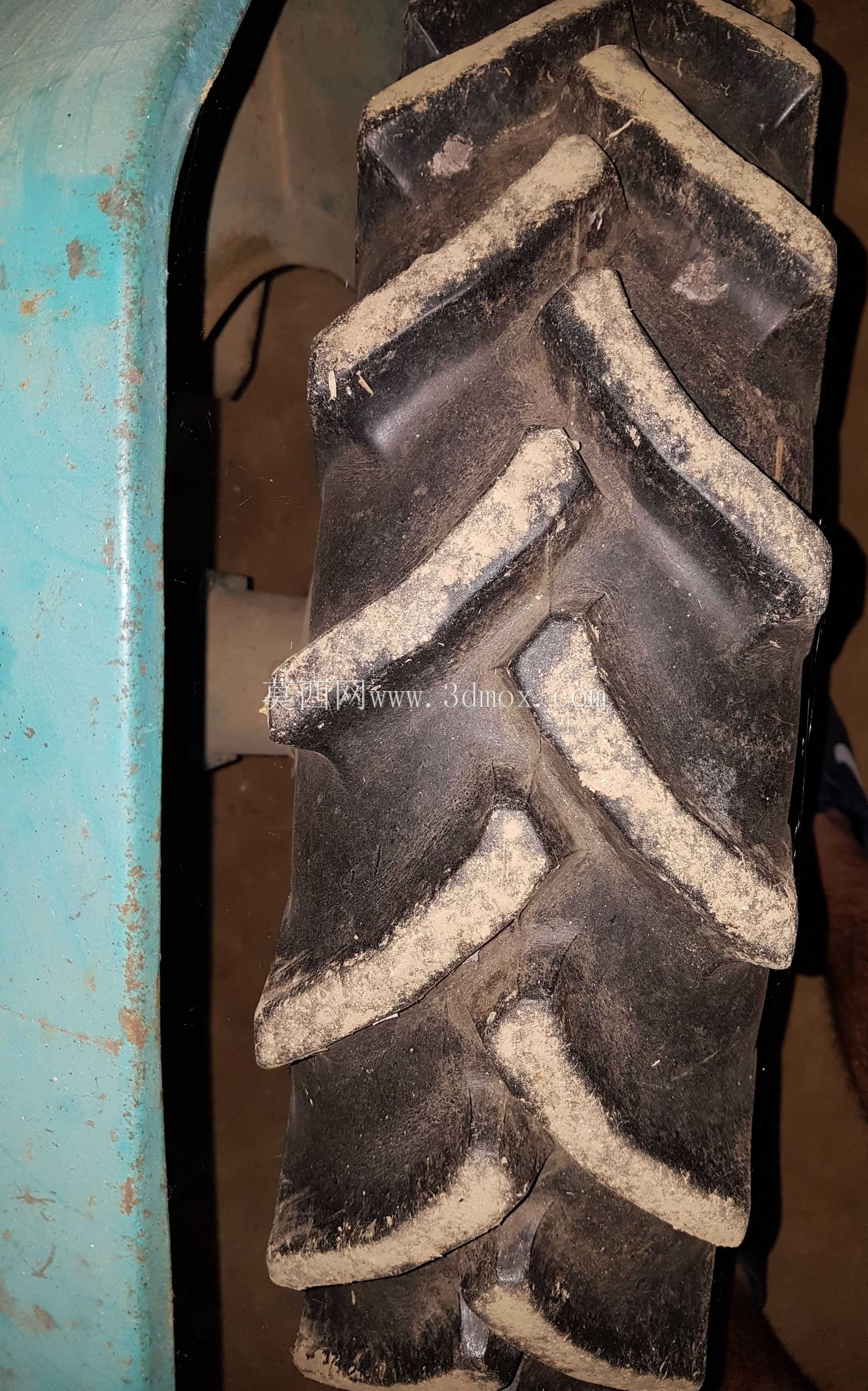

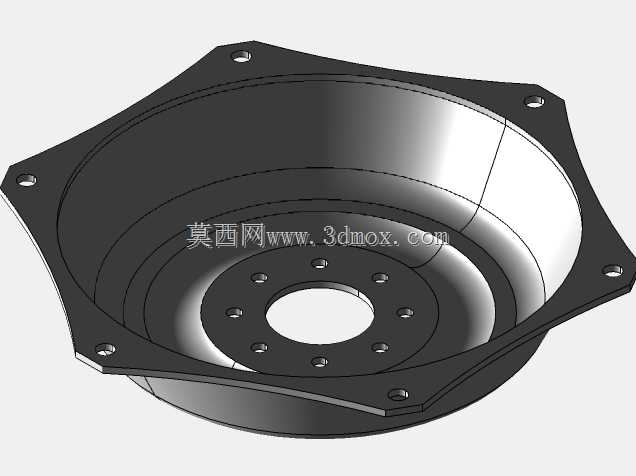

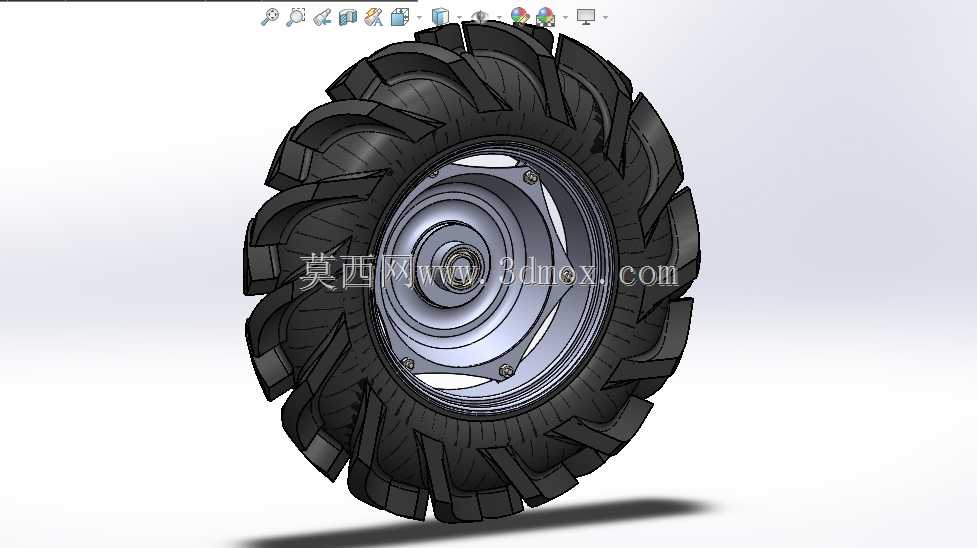

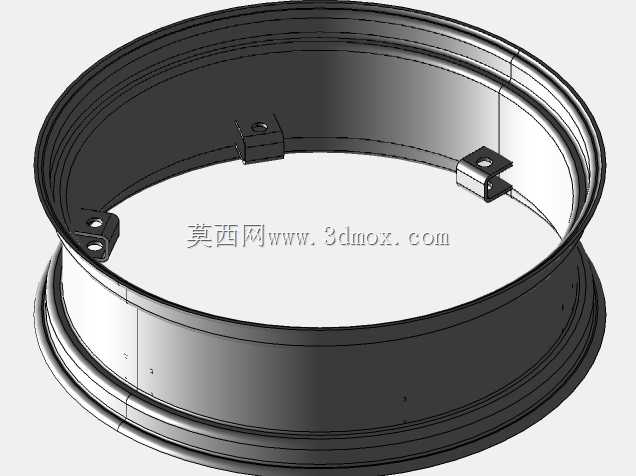

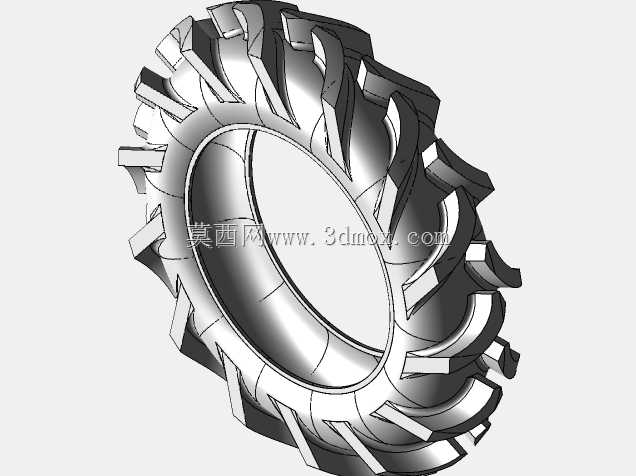

这款小型拖拉机驱动轮主要适配15-30马力段的小型农用拖拉机，多用于丘陵小块耕地作业、果园田间管理、大棚内农事操作以及乡村短途农资转运场景，是拖拉机行走系统里直接传递驱动力、适应复杂非硬化路面的核心部件。从结构设计来看，轮胎采用加深人字花纹的越野胎型，胎块凸起高度较高，花纹块排布角度经过优化，在泥泞黏重的水田、松软旱田以及凹凸不平的土石路面行驶时，能有效切入土层增大接地摩擦力，避免车轮打滑空转，同时胎肩位置做了加厚处理，降低田间作业时被作物根茬、尖锐石块扎破胎体的概率，胎体帘布层采用多层高强度结构设计，可承受田间作业时的交变载荷冲击，适配拖拉机带旋耕机、犁具作业时的大扭矩输出工况。轮辋部分采用钢板滚压成型后焊接的结构，轮辐上的安装孔位按照对应车型的轮毂螺栓分布圆尺寸精准设计，安装时可直接与拖拉机后桥半轴的轮毂法兰对位，无需额外改制转接件，轮辋与轮胎的配合尺寸符合农业机械轮辋的通用匹配规范，更换同规格轮胎时无需调整轮辋结构。设计过程中优先考虑了农机作业的实际工况，没有采用乘用车轮胎的低滚阻花纹设计，而是把抓地性能、耐穿刺性能作为核心设计目标，轮辐的板材厚度经过载荷校核，可承受额定载荷下的颠簸冲击，同时兼顾了零部件的通用性，适配多数同马力段国产小型拖拉机的后轮安装位，轮辋的气门嘴预留位置避开了轮辐加强筋区域，日常充气、检查胎压时操作空间充足，不会被周边的后桥壳体、挡泥板部件干涉。车轮的接地比压经过匹配设计，在松软农田作业时不会过度下陷，减少拖拉机的行驶阻力，人字花纹的自清洁特性较好，黏附在胎纹间的泥土在车轮转动时可随离心力快速甩出，避免胎纹被泥土填满后丧失抓地力，轮辋表面做了防锈涂装处理，可耐受田间潮湿环境、化肥农药的轻微腐蚀，延长部件的使用寿命。
