草坪养护牵引设备配套前轮结构设计

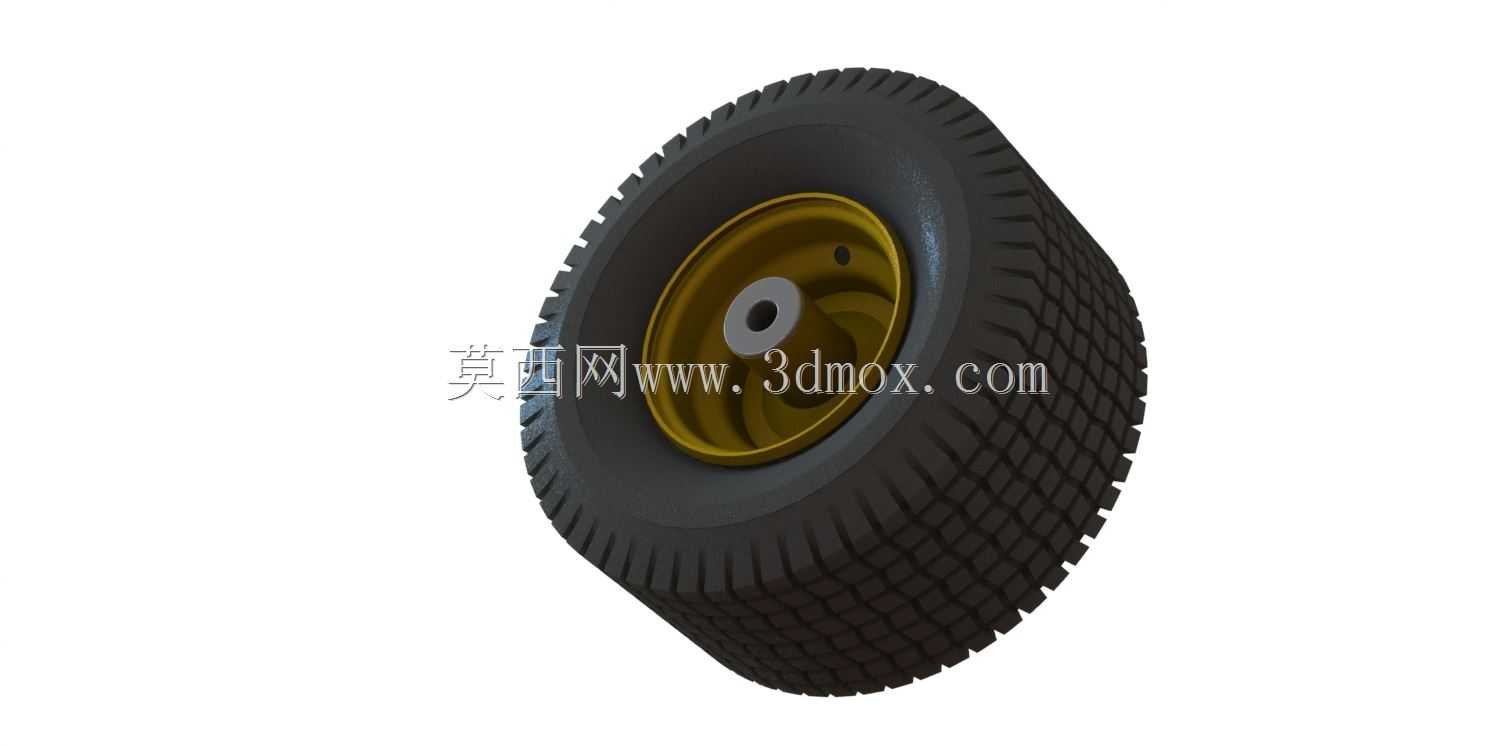

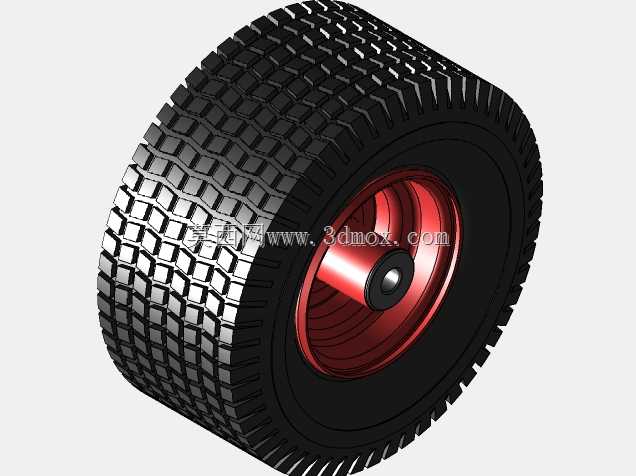

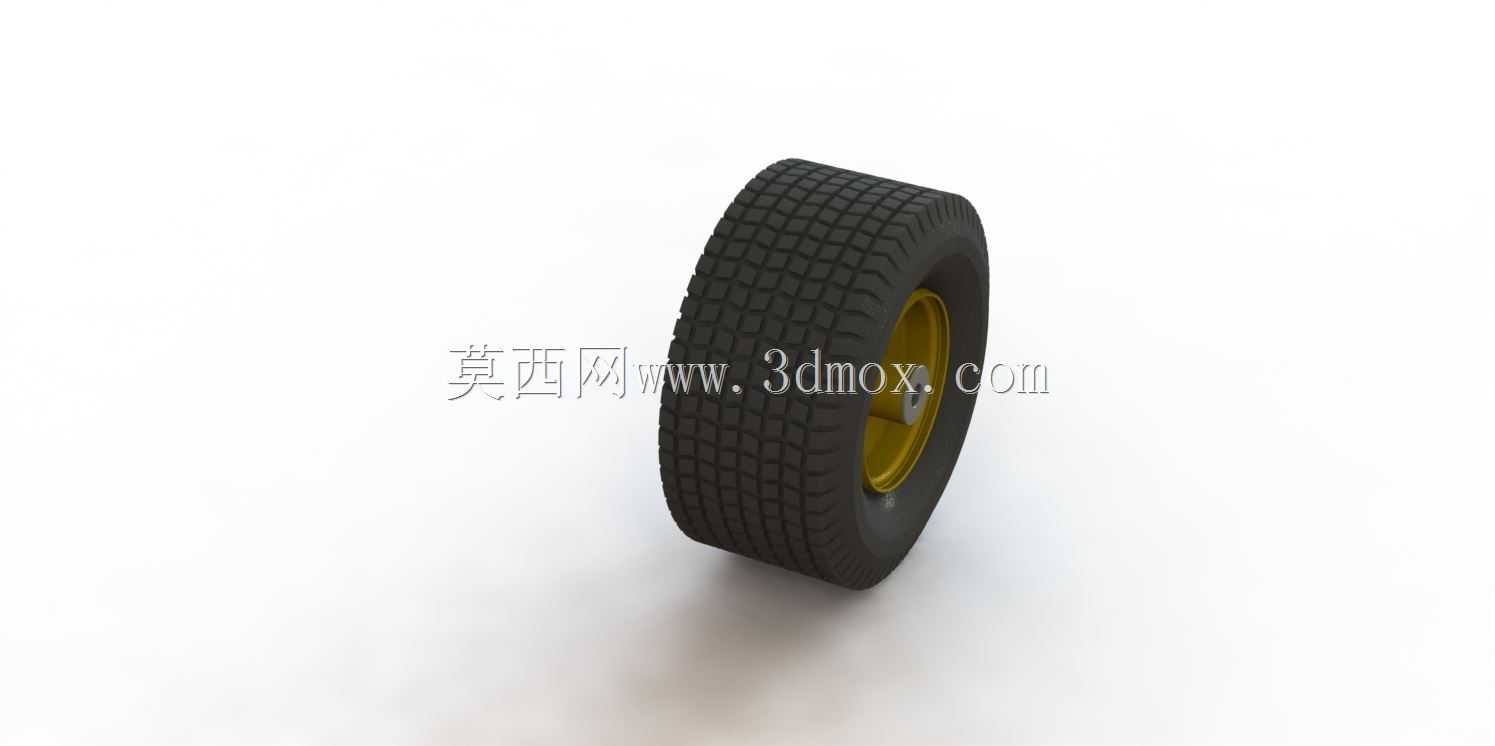

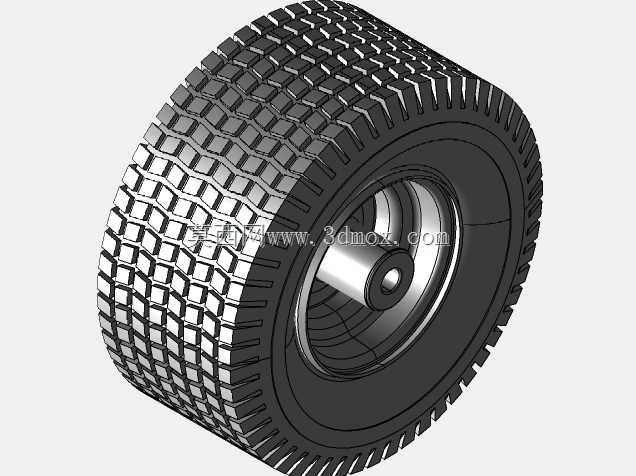

在商用及家用草坪养护作业场景中，牵引式作业设备的前轮承载着整机前部载荷，同时需要适配草坪松软地面的行走特性，避免作业过程中对草皮造成过度碾压破坏，这一零件的结构合理性直接影响整机的转向灵活性与作业平顺性。这款前轮采用全装配结构设计，集成塑料滑动轴承作为转动副核心部件，省去了额外配置滚动轴承的安装空间，适配低速行走的作业工况，滑动轴承的自润滑特性可以减少日常维护频次，适配草坪作业多扬尘、多草屑的使用环境，避免草屑进入转动副造成卡滞。轮胎胎面采用块状交错花纹设计，花纹块的排布兼顾了草地抓附力与碾压平顺性，较深的花纹沟槽可以在湿滑草坪表面提供足够牵引力，同时块状花纹的接地压强分布更均匀，不会在草坪表面留下过深的碾压辙痕，满足精细化草坪养护的作业要求。轮辋部分采用分体式装配结构，与轮胎的配合边界经过尺寸校核，装配后可以保证轮胎与轮辋的同轴度，避免行走过程中出现径向跳动影响作业稳定性。设计过程中针对安装边界做了适配优化，轮轴安装位的尺寸匹配常规草坪牵引设备的前桥安装接口，不需要额外做结构改制就可以完成替换安装，塑料滑动轴承的内孔尺寸适配常用的前桥销轴直径，装配时只需要完成轴向定位即可投入使用。不同于运输类车辆的轮胎设计，这款前轮没有配置轮胎气门结构，采用免充气的实心胎体结构，彻底避免了草坪作业中被尖锐草茎、碎石扎破轮胎的故障风险，实心胎的弹性模量经过匹配调校，既可以过滤作业过程中的小幅颠簸，也不会因为胎体过软造成转向阻力过大。从结构建模的角度来看，这款模型完整还原了轮胎花纹、轮辋结构、内置滑动轴承的装配关系，每个零件的配合间隙都按照实际工程装配公差做了预留，可直接用于牵引式草坪设备的行走系统虚拟装配验证，也可以作为同类低速行走轮的设计参考模板，帮助设计人员快速完成前轮部分的结构选型与匹配校核，减少重复建模的工作量。
