农用折叠式整地耙具结构设计方案

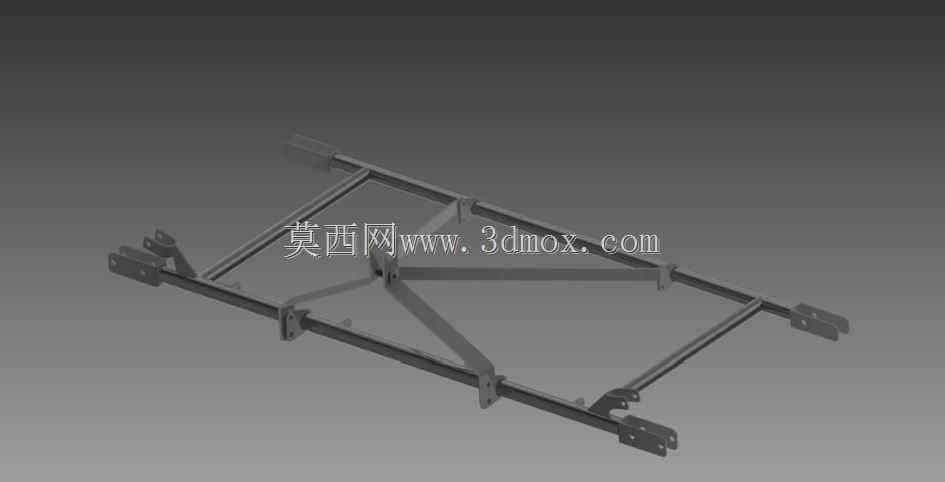

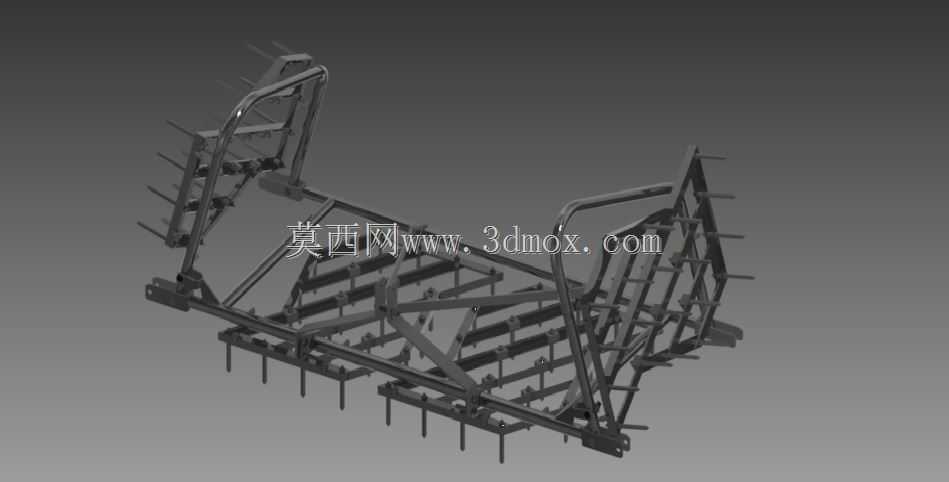

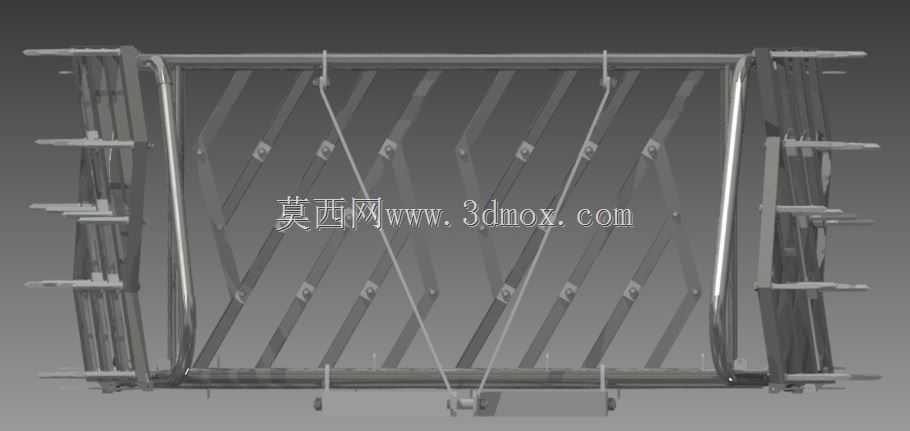

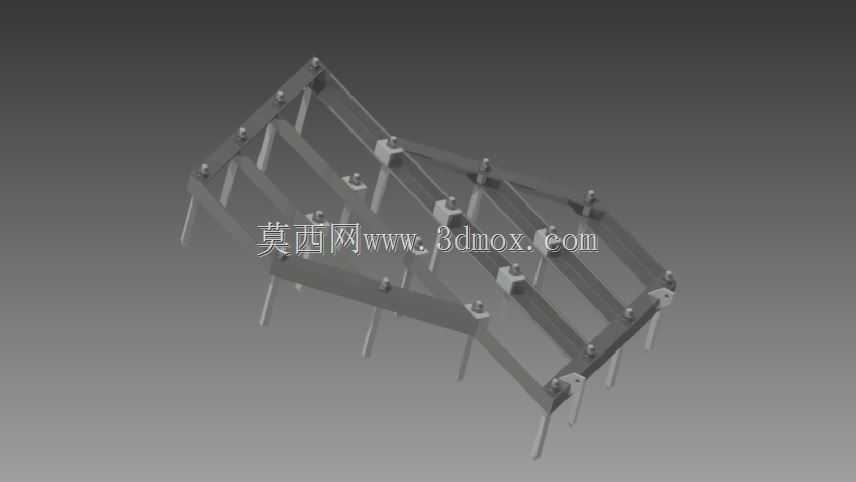

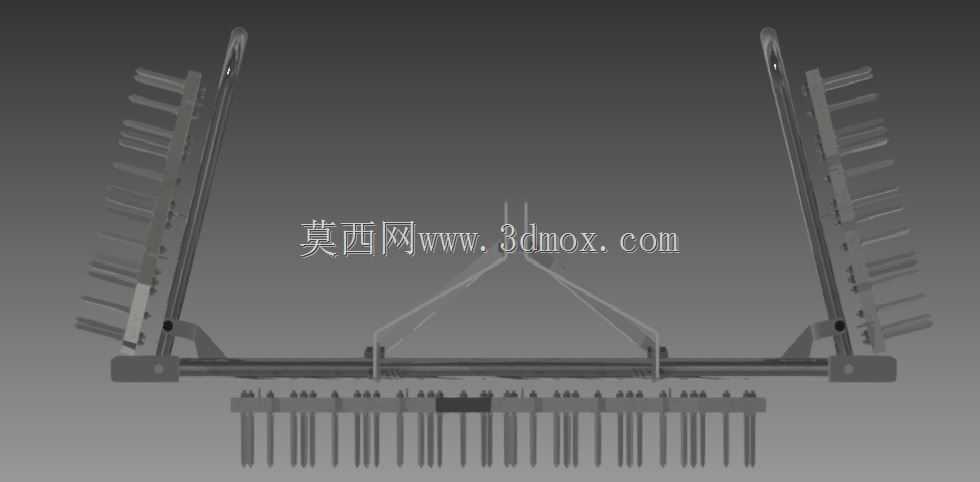

这款耙具主要配套大马力拖拉机使用，适配旱田播前整地、收后碎土灭茬作业场景，在东北、华北的规模化大田种植区应用十分广泛，能够一次性完成表层土壤破碎、板结层破除、地表残茬切碎混埋的多道工序，替代传统多次重耙作业的冗余流程，降低机车进地次数，减少对土壤团粒结构的过度碾压破坏。从结构设计来看，整体采用对称式折叠框架布局，非作业状态下两侧耙组可向上折叠收拢，收拢后整机横向宽度控制在道路运输通行的合规尺寸范围内，避免长距离转场时需要拆卸部件的麻烦，展开作业时横向幅宽可覆盖多垄作业面，单次作业幅宽匹配大马力拖拉机的动力输出区间，不会出现动力冗余或者负载超限的问题。主框架采用矩形钢管焊接成型，关键受力节点处增设三角加强筋板，所有耙齿安装座都采用沉孔定位焊接，保证每根耙齿的安装角度一致，作业时入土深度偏差控制在农艺要求范围内，不会出现局部漏耙或者耙深过深拉动机车的情况。耙齿选用耐磨合金钢材质，齿身带有一定的后倾角度，作业时既能顺利切入板结土层，又能避免石块、作物根茬卡滞在齿间，遇到硬质障碍物时，齿座处的弹性缓冲结构可让耙齿小幅偏转避让，减少齿身弯折断裂的概率。两侧折叠段的铰接位置采用自润滑衬套配合销轴连接，折叠动作通过拖拉机后输出的液压油缸驱动，不需要人工手动扳动锁定，驾驶员在驾驶室内即可完成折叠、展开、锁定的全套操作，铰接处的限位块可保证展开后两侧耙组与主框架处于同一水平面，作业时不会出现单侧耙组倾斜导致的耙深不均问题。安装接口采用标准的拖拉机后三点悬挂结构，上拉杆、左右下拉杆的连接销孔尺寸符合通用农机配套规范，可直接适配不同马力段的同类别拖拉机，不需要额外改装悬挂支架，悬挂点的位置经过重心匹配计算，作业时机车前后轴载荷分配合理，不会出现抬头或者转向沉重的问题。整机的最低离地间隙满足田间过埂、跨沟渠的通行要求，作业时耙齿的入土深度可通过拖拉机悬挂系统的升降行程无级调节，适配不同土壤质地、不同农艺要求的整地作业，不管是黏重黑土的春翻前碎土，还是沙壤土的播后表土平整，都能通过调整耙深达到理想的作业效果，框架上预留的配重安装位可根据土壤硬度加装配重块，在硬质板结地块作业时保证耙齿的入土深度达标，不会出现耙齿浮在地表划沟的问题。
