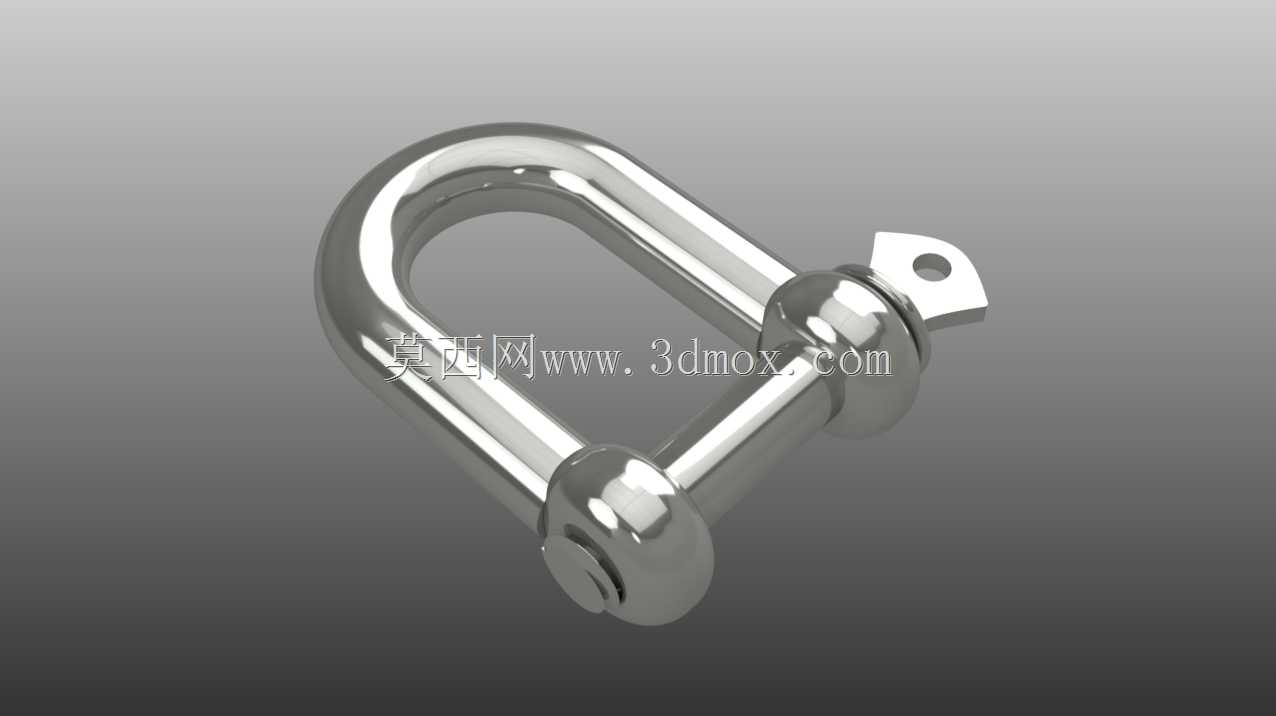

12mm规格D型连接卸钩环结构设计

日常做吊装索具配套设计时，D型钩环是绕不开的基础连接件，这次做的12mm规格款，主要适配轻型吊装、户外索具固定、小型设备转运捆绑这类场景，之前在做户外露营装备配套、车间轻型工位吊具选型时，经常碰到小载荷连接场景用大规格卸扣冗余度太高、成本浪费，用普通铁丝连接又达不到安全载荷要求的问题，这款12mm的D钩环刚好填补这个载荷区间的使用空白。从结构设计逻辑来看，D型环体采用圆弧过渡的封闭弯形结构，相比直边U型卸扣，D型的受力路径更顺，当承受纵向拉力时，应力能沿着环体圆弧段均匀分散，不会在弯折处出现应力集中点，横销部分采用带保险舌的插销结构，插销端部做了防脱卡槽，安装到位后不会因为索具晃动、震动出现松脱，日常使用时不需要额外加装开口销就能满足防脱要求，拆装效率比传统带螺母的横销高不少。尺寸边界上，12mm指的是环体棒料的公称直径，对应的环体内腔净宽、内高都按照常规索具配套尺寸做了适配，能兼容同规格的钢丝绳套、吊装带端部吊环，安装时不需要额外扩孔或者更换连接件，横销的有效配合长度刚好匹配环体两端的销孔深度，拧紧后横销端部不会突出环体外侧，避免使用过程中突出部分剐蹭周边设备或者勾挂其他物件。实际应用中，这类小规格D钩环除了车间轻型吊装，还常用在货运捆绑、户外攀岩保护点搭建、拖车绳端部连接这些场景，设计时特意把环体表面做了圆滑过渡处理，没有尖锐棱角，不会划伤配套的织带或者钢丝绳外层，减少索具的磨损速率，延长整套索具的使用寿命。建模过程中，环体的弯折段曲率做了反复校核，既保证内腔有足够的穿绳空间，又不会因为曲率过大导致环体受力时出现形变余量不足的问题，横销和销孔的配合间隙控制在合理范围，既不会因为间隙过小导致拆装卡滞，也不会因为间隙过大出现横销晃动、受力不均的情况，环体和横销的接触端面做了贴合度优化，受力时接触面能均匀承压，不会出现局部压痕过早失效的问题。
