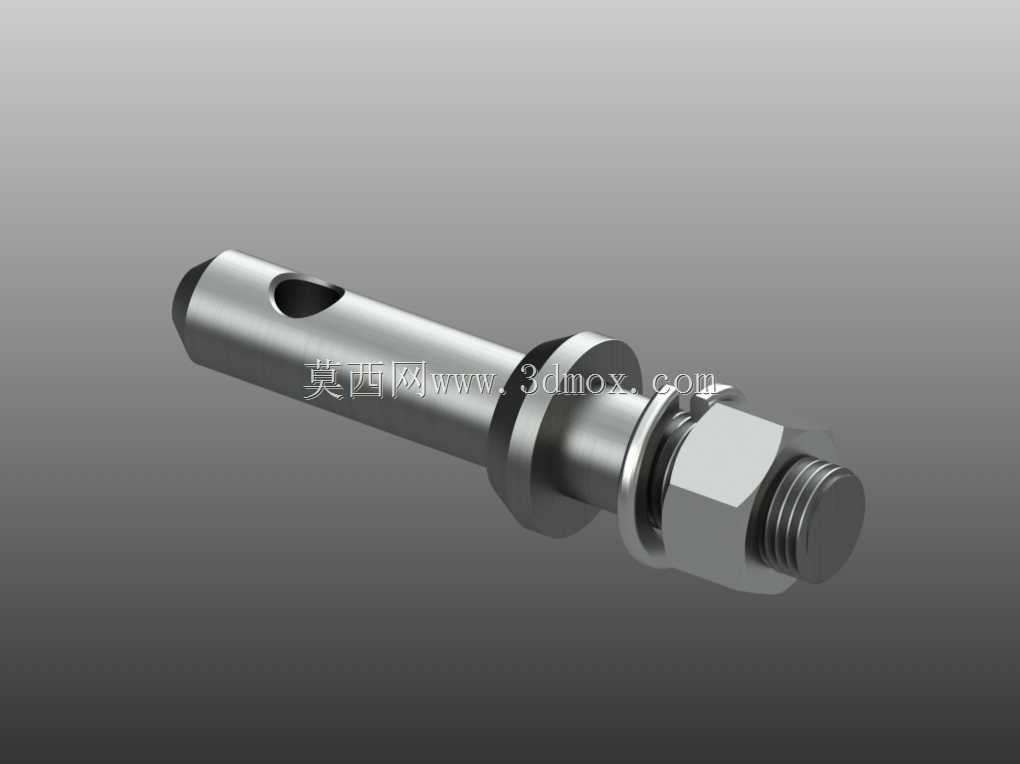

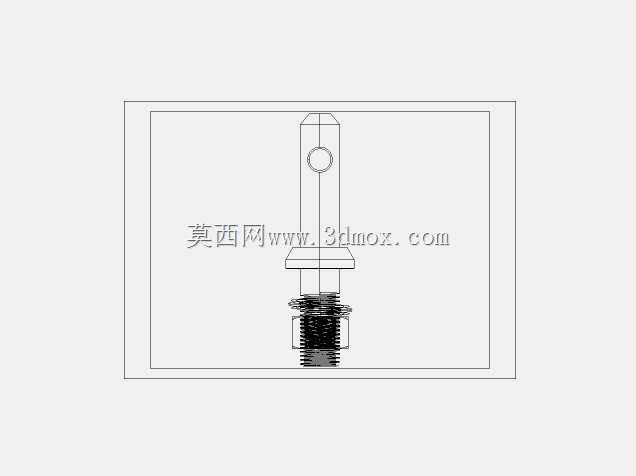

带销孔六角锁紧组合式销轴螺栓结构

这类带销孔的组合式销轴螺栓，常应用在农用机具下连杆安装位、工程机械铰接点位、轻载传动机构的铰接连接处，承担径向载荷传递与轴向定位的双重作用，区别于普通外六角螺栓仅靠螺纹锁紧的受力形式，这类零件的杆身主体为光轴结构，主要受力段依靠光杆与安装孔的配合传递剪切力，螺纹段仅承担锁紧后的轴向预紧作用，避免螺纹直接承受交变剪切载荷导致的牙型变形、断裂问题。从结构设计逻辑来看，杆身靠近端部位置加工的横向通孔，是为开口销预留的安装位，当螺母旋紧到指定预紧力矩后，将开口销穿过杆身孔位并掰开销脚，可彻底规避设备运行过程中因振动、冲击载荷导致的螺母回转松脱问题，适配振动幅度大、启停频繁的作业工况。配套的平垫垫在螺母与铰接件端面之间，可分散螺母压紧时的端面压应力，避免被连接件表面被压溃，同时补偿安装面的平面度误差，保证锁紧时的受力均匀。设计这类零件时，首先要明确安装边界：光杆段的直径需与铰接件的安装孔保持间隙配合或过渡配合，配合公差根据铰接点位是否需要转动调整，若为固定铰接位可选H7/m6过渡配合，若为需要小幅摆动的活动铰接位则选H8/f7间隙配合，光杆段的长度要匹配被连接件的总厚度，预留出平垫、螺母的安装空间，同时保证销孔位置露出螺母外侧至少2mm，方便开口销顺利穿入。杆身的轴肩位置是轴向定位的核心基准，轴肩的直径要大于安装孔直径1.5-2mm，轴肩的过渡圆角需根据载荷大小设置R0.5-R2的圆角，避免应力集中导致的轴肩断裂。螺纹段的长度不需要过长，只要满足螺母旋合后露出2-3牙即可，过长的螺纹段不仅增加加工成本，还容易在安装过程中磕碰损伤牙型，影响装配效率。横向销孔的位置要避开杆身的最大剪切受力面，通常设置在螺纹段靠近光杆的一侧，孔的直径根据杆身直径匹配，一般为杆径的1/5-1/4，孔口需要做0.2mm的倒角，去除加工毛刺，避免穿开口销时卡滞。这类零件在实际选型时，还要注意作业环境的腐蚀情况，若用于户外农机、工程机械场景，表面需做镀锌或达克罗处理，提升防锈能力；若用于食品设备、化工场景则需选用不锈钢材质，满足耐腐蚀要求。建模过程中需要重点关注各特征的同轴度，光杆、轴肩、螺纹段的同轴度公差需控制在0.02mm以内，避免安装时出现卡滞、受力偏载的问题，螺母与杆身螺纹的配合要符合普通螺纹公差标准，平垫的内孔要略大于杆身直径0.3-0.5mm，保证装配时的顺畅性。
