带开口销限位的25规格剪切安全销

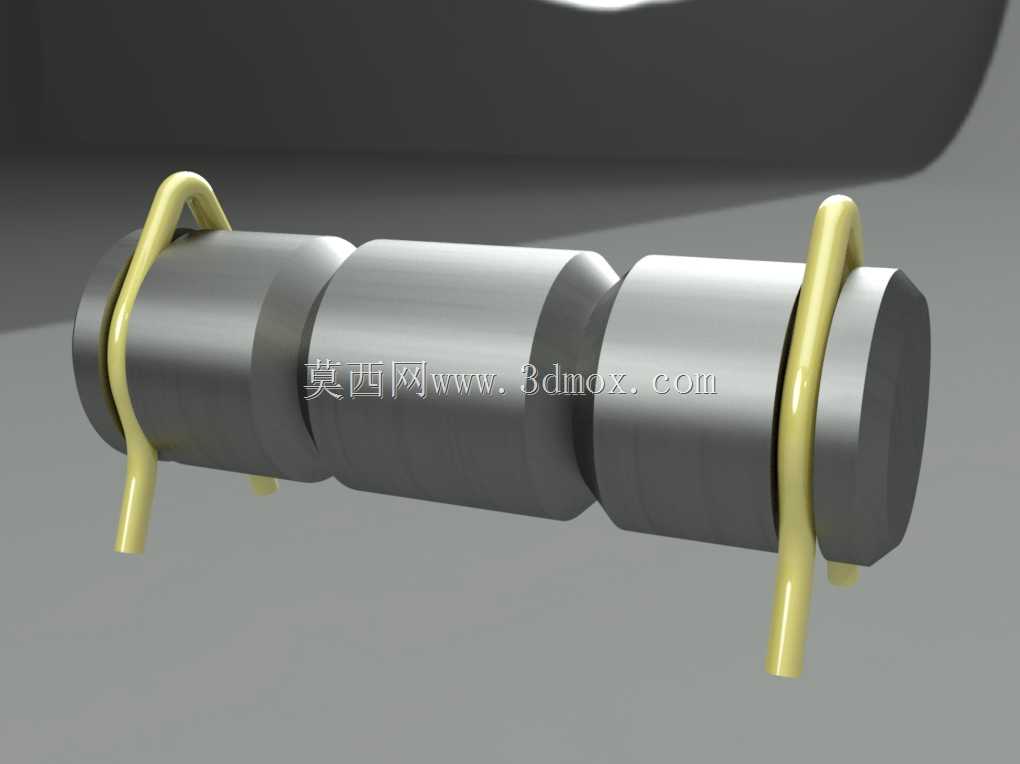

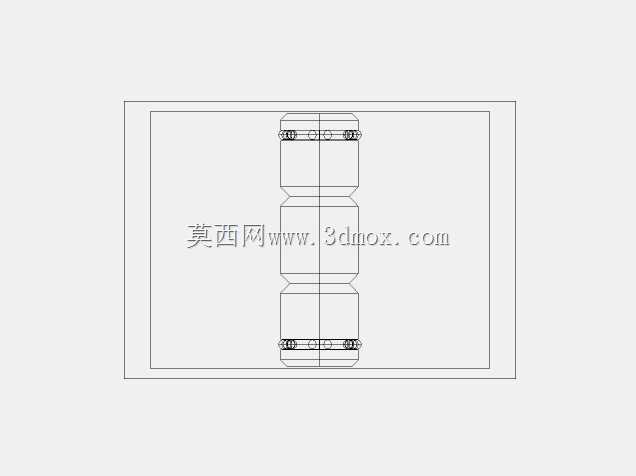

在重载传动链、矿山输送设备、起重卷扬机构以及农业机械的动力传输路径中，剪切销是成本极低但可靠性极强的过载保护元件，其核心作用是在传递扭矩超过预设阈值时发生精准剪断，切断动力传输路径，避免后端昂贵的齿轮、传动轴、执行机构因为过载发生不可逆的结构损坏，属于机械系统中典型的“牺牲式”保护零件。本次建模的这款剪切销公称直径25mm，有效配合长度80mm，整体采用阶梯轴式结构设计，不同于等直径圆柱销的结构，三段式阶梯轴段分别对应不同的功能需求：两端的缩颈轴段是预设的剪切薄弱面，经过剪切力值校核，当负载达到设计阈值时，缩颈位置会首先发生应力集中断裂，保证断裂位置可控，不会出现销体在安装孔内卡滞、断裂后无法快速取出的问题；中间的等直径轴段与安装基座的销孔采用H7/m6过渡配合，既保证装配后不会出现径向窜动，又能在销体剪断后，残段可以通过简单的顶出工具快速取出，大幅缩短故障停机后的维修时间。销体两端设计有径向的开口销安装孔，配套的B型开口销穿过安装孔后张开尾翼，能够对销体的轴向位置进行硬限位，避免设备运行过程中因为振动、冲击载荷导致销体轴向窜动甚至脱出安装孔，相比卡簧限位的结构，开口销的抗冲击能力更强，在重载、高频振动的工况下不会出现卡簧断裂脱落的问题，可靠性更适配矿山、工程机械这类恶劣作业场景。建模过程中，首先根据预设的剪切破坏扭矩计算薄弱段的轴径，通过有限元应力仿真验证缩颈位置的应力集中系数，确保剪断扭矩的误差控制在设计允许范围内，避免出现过载未断或者正常负载下误剪断的问题；其次严格控制各轴段的同轴度公差，保证装配后销体与安装孔的贴合度均匀，不会出现局部偏载导致剪切力值偏移的情况；开口销的建模完全贴合实际装配状态，还原了开口销穿入后尾翼弯折的形态，能够直观展示装配完成后的整体结构，方便设计人员在做整机结构布局时，校核销体两端的安装预留空间，避免出现开口销与周边结构件发生运动干涉的问题。从安装边界来看，这款剪切销要求安装基座的销孔同轴度不低于0.02mm，两端需要预留至少15mm的操作空间，方便开口销的安装与拆卸，销体的剪切端面做了小倒角处理，既方便装配时的导入，又能避免安装过程中锐边划伤安装孔内壁，破坏配合精度。在实际设备选型过程中，需要根据传动系统的额定传递扭矩、最大冲击载荷来匹配对应剪切阈值的销体，不能随意替换不同强度等级的销件，否则会失去过载保护的作用，甚至引发更严重的设备故障。
