重工业级抛光杆式大吨位称重传感装置

　　在冶金、重型起重、大型仓储装卸这类重工业场景里，大吨位载荷的精准计量一直是生产管控、安全防护的核心环节，这类场景下的称重检测元件，往往要面对重载冲击、户外温湿度波动、腐蚀性介质侵蚀等多重考验，常规小量程传感器完全无法适配工况需求。这款抛光杆结构的大吨位称重装置，就是针对50000磅级重载计量场景开发的检测元件，从结构设计到材质选型都完全贴合重工业现场的使用逻辑。

　　从实际安装适配性来看，该传感器采用柱式承压主体搭配侧装固定支耳的结构，主体承压端为同轴通孔设计，可直接穿装抛光杆类承载构件，无需额外设计复杂的转接工装，安装时只需将承载杆穿过主体中心孔，通过端部螺纹结构完成轴向锁紧，侧方的带孔支耳可通过螺栓固定在设备基座上，既限制传感器周向转动，又能抵消横向载荷带来的偏移，避免承压面偏载导致的测量误差。主体承压面做了高精度平面研磨处理，与承载构件的贴合平面度控制在0.02mm以内，确保载荷垂直均匀传递到内部应变单元，杜绝局部应力集中造成的元件损坏。

　　功能设计层面，这款传感器内置重型结构放大单元，能将微小的应变形变精准转换为可识别的电信号，测量线性度稳定，针对重工业现场常见的供电浪涌、雷电感应瞬态电压问题，电路部分做了专门的防护设计，可承受现场供电回路的瞬时电压冲击，避免电网波动或户外雷击造成的元件烧毁。密封结构采用气密密封设计，整体防护等级可满足户外露天、高湿高腐蚀环境的使用要求，哪怕是在沿海港口装卸、化工原料堆场这类存在腐蚀性介质的场景，也能有效阻隔水汽、盐雾、粉尘进入内部腔体，保证应变片和电路单元长期稳定工作。

　　性能参数的匹配上，该传感器额定载荷覆盖50000LBS量程，供电适配5VDC到15VDC的常规工业直流供电范围，零点平衡偏差控制在±1.0FS以内，可满足绝大多数工业称重系统的精度要求。温度适应性方面，操作温度范围覆盖-40至175°F，也就是-40到80℃，补偿温度范围覆盖0至150°F即-18到65℃，不管是北方冬季户外低温环境，还是冶金车间旁的高温作业区域，都能通过温度补偿模块抵消温漂带来的测量误差，保证计量数据的准确性。抗疲劳性能上，每个传感单元在出厂前都经过冲击和振动额定测试，疲劳寿命可达5000万次，完全适配重工业场景下频繁加载、卸载的作业节奏，长期使用不会出现应变片疲劳失效、测量值漂移的问题。

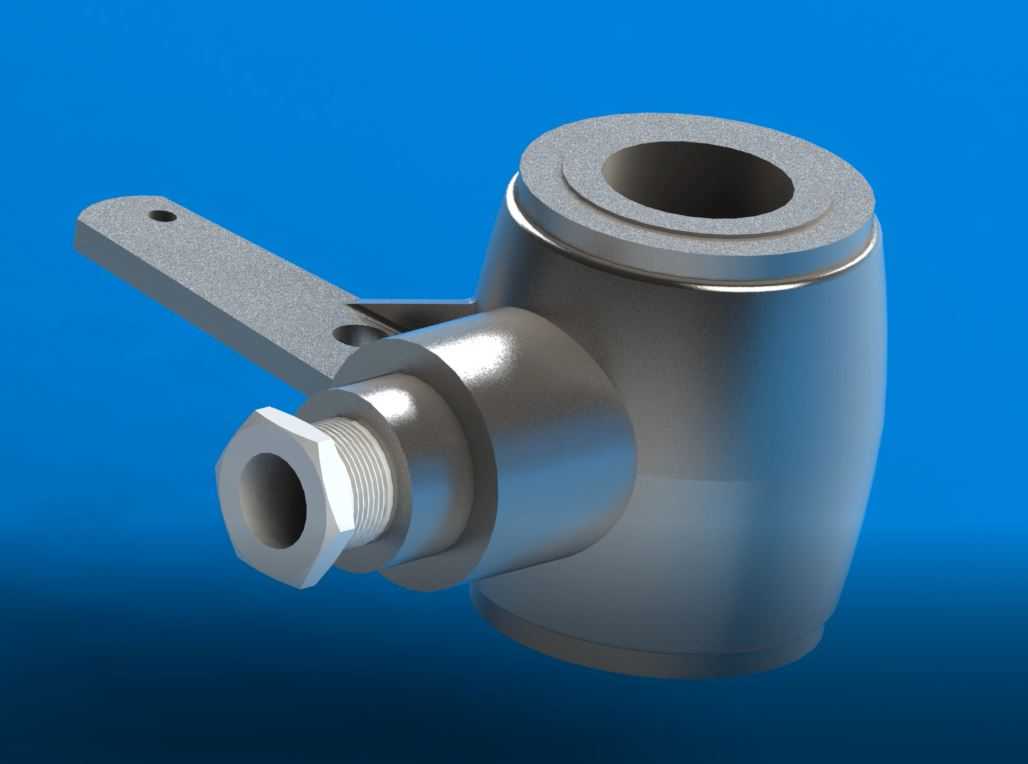

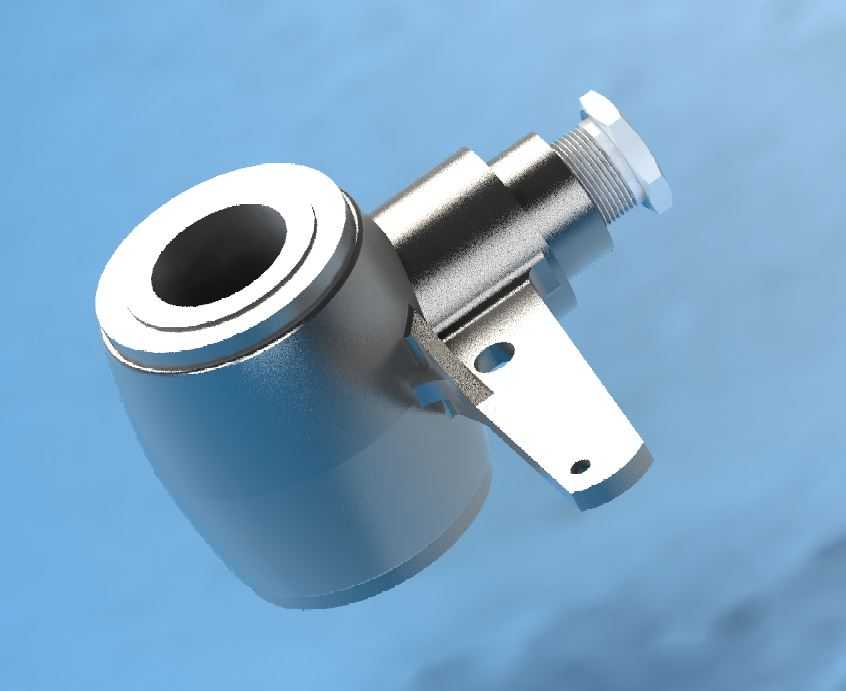

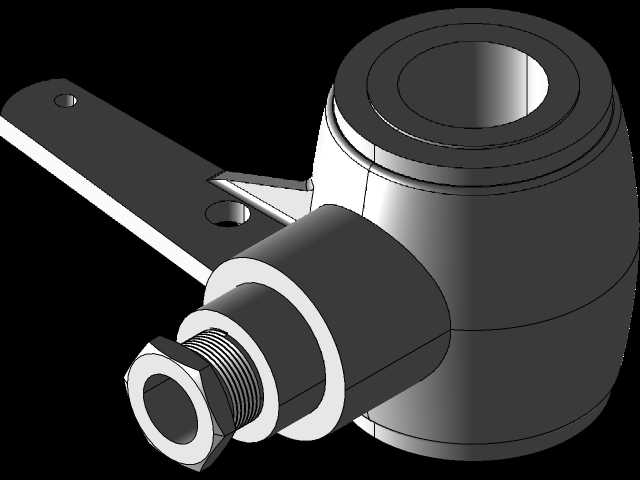

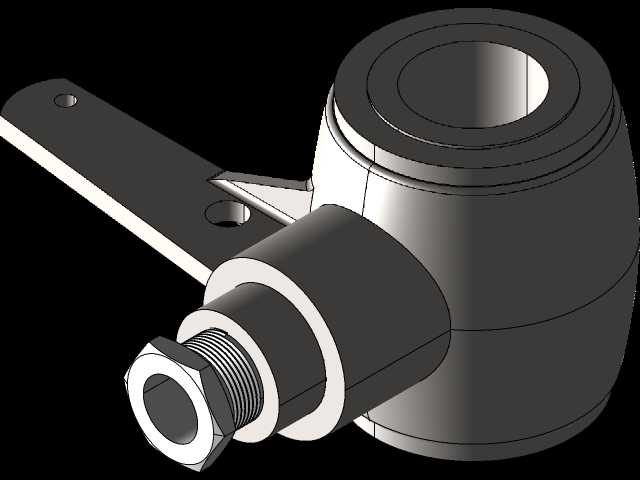

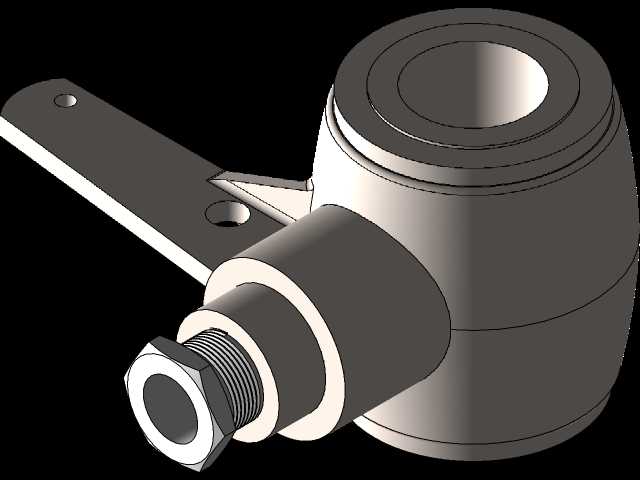

　　从建模设计的角度来看，这款传感器的三维模型完整还原了所有装配细节：主体不锈钢外壳的抛光质感、侧方支耳的安装孔位、端部出线的螺纹接头结构、承压端的同轴通孔尺寸都做了1:1复刻，结构工程师在做设备整体设计时，可以直接将该模型导入装配体，校核安装空间、匹配承载杆的直径尺寸、设计对应的固定基座结构，无需反复测绘实物。模型的细节处理也贴合实际加工工艺，比如外壳的过渡圆角、螺纹段的退刀槽、支耳与主体的焊接过渡结构都有体现，能帮助设计人员快速理解产品的装配逻辑，在做系统集成时提前规避安装干涉、载荷传递路径不合理等问题。

　　实际选型应用时，这类柱式大吨位传感器常被用于港口集装箱吊具的称重计量、重型货车的地磅检测单元、大型锻压设备的载荷监控、冶金钢包的重量检测等场景，相比传统的剪切梁式传感器，柱式结构的抗偏载、抗冲击能力更强，更适合动态重载的测量场景。设计时需要注意，安装基座的承载面要做足够的刚度强化，避免加载时基座变形导致传感器承压面倾斜，同时要预留好出线端的线缆弯曲半径，避免线缆弯折断裂，侧方固定支耳的螺栓要采用防松设计，应对长期振动工况下的螺栓松动问题。
