滑动导向式原木劈裂分离作业构件

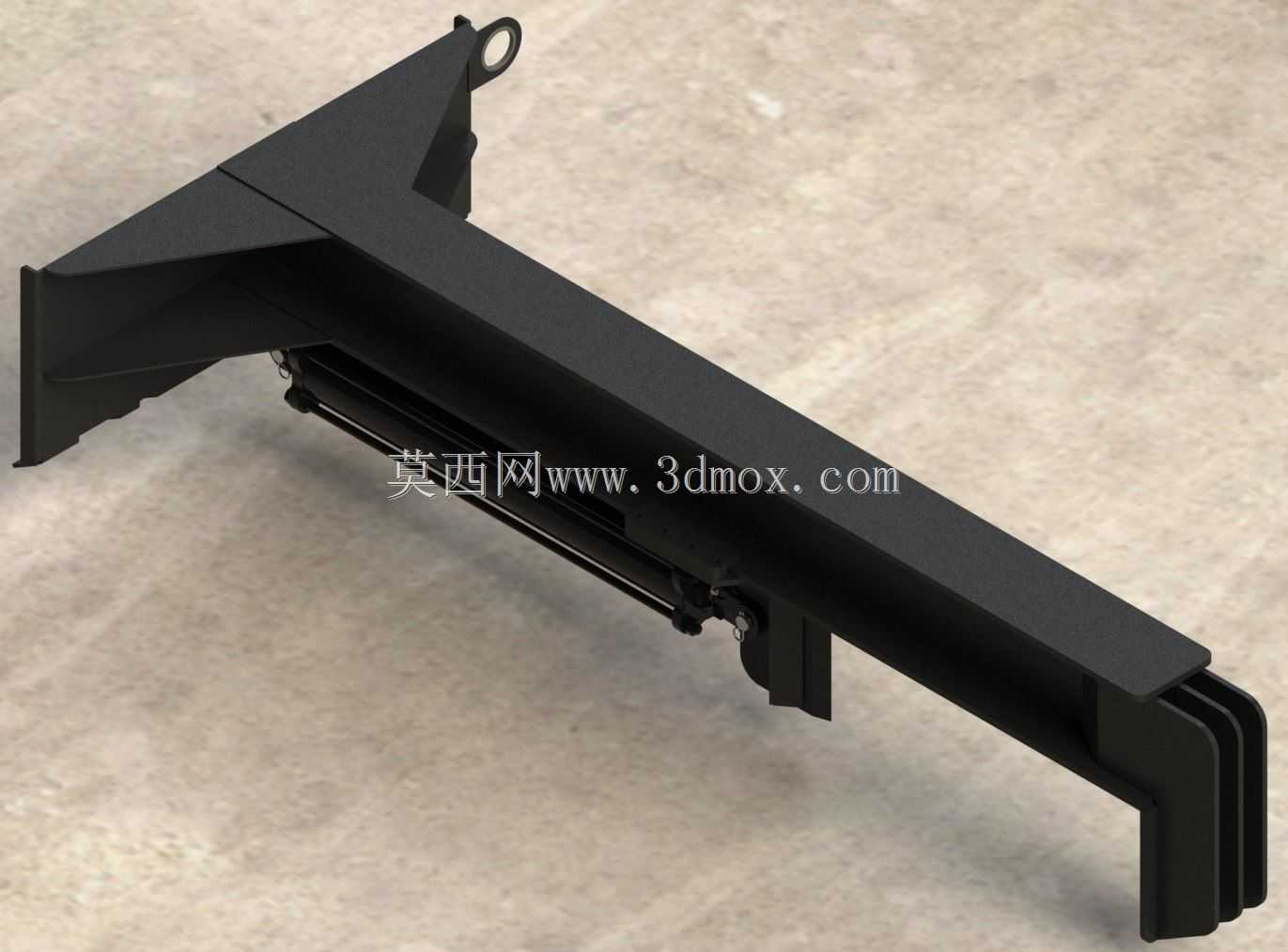

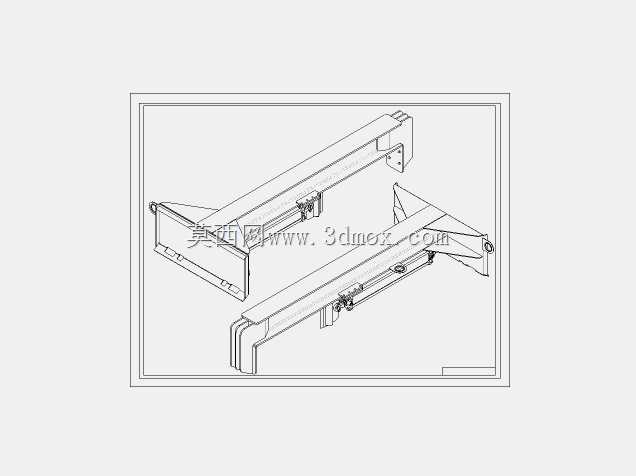

在林区薪柴加工、小型木材预处理作业场景中，这类带滑动导向结构的原木分离构件，是劈柴作业设备上承担木料定位、劈裂导向的核心执行部件，区别于传统固定式劈刀结构，它通过自带的滑动导向行程，能在劈裂推力输出过程中始终保持对原木的侧向约束，避免劈裂过程中木料受挤压偏移、崩飞的问题，适配直径150mm至400mm的段状原木劈分作业，不管是民用薪柴制备，还是小型木材加工厂的料段初分都能适用。从结构设计逻辑来看，构件主体采用箱型梁式的承载结构，整体为长悬臂布局，一端预留铰接安装孔位，用来和劈柴机的主机架铰接固定，安装时铰接孔的同轴度公差需控制在0.2mm以内，避免作业过程中出现卡滞；悬臂段下方集成了滑动导向副，和主机的推力滑台配合，劈裂作业时滑台带动推料块沿构件的导向面行进，将原木推向劈刀尖端的过程中，两侧的导向翼板会始终贴住原木的外圆面，限制木料的横向窜动，哪怕是带有弯曲、节疤的不规则原木，也能保证劈裂力沿木料轴向传递，减少劈裂过程的动力损耗。构件末端的分叉式挡料结构，在劈裂完成后能将分开的木柴沿两侧导向面导出，不会卡在构件和主机架之间，省去了人工拨料的步骤。设计过程中特意将受力集中的铰接部位做了加厚三角筋补强，筋板和主体梁采用满焊连接，能承受劈裂硬木时最大12吨的瞬时反冲力，导向面做了铣平处理，表面粗糙度控制在Ra3.2，降低滑台行进时的摩擦阻力；整体外形的安装边界上，悬臂长度根据适配主机的推力行程做匹配，安装时需保证构件导向面和滑台运动方向的平行度误差不超过0.1mm/100mm，否则会出现滑台偏磨、劈裂轨迹偏移的问题。另外构件上集成的防滑齿结构，在初始接触原木端面时能咬入木料表层，避免推料初始阶段木料打滑空推，相比无防滑结构的分离构件，初始对位的准确率能提升40%左右，尤其适合表面带树皮的湿原木作业场景，不会因为树皮湿滑出现木料移位的情况。日常维护中只需定期在导向面涂抹润滑脂，检查铰接位的销轴磨损量即可，结构没有复杂的传动部件，故障率极低，适合户外林区无专业维护条件的作业环境使用。
