拖拉机小工具箱配套安装式配重支架结构

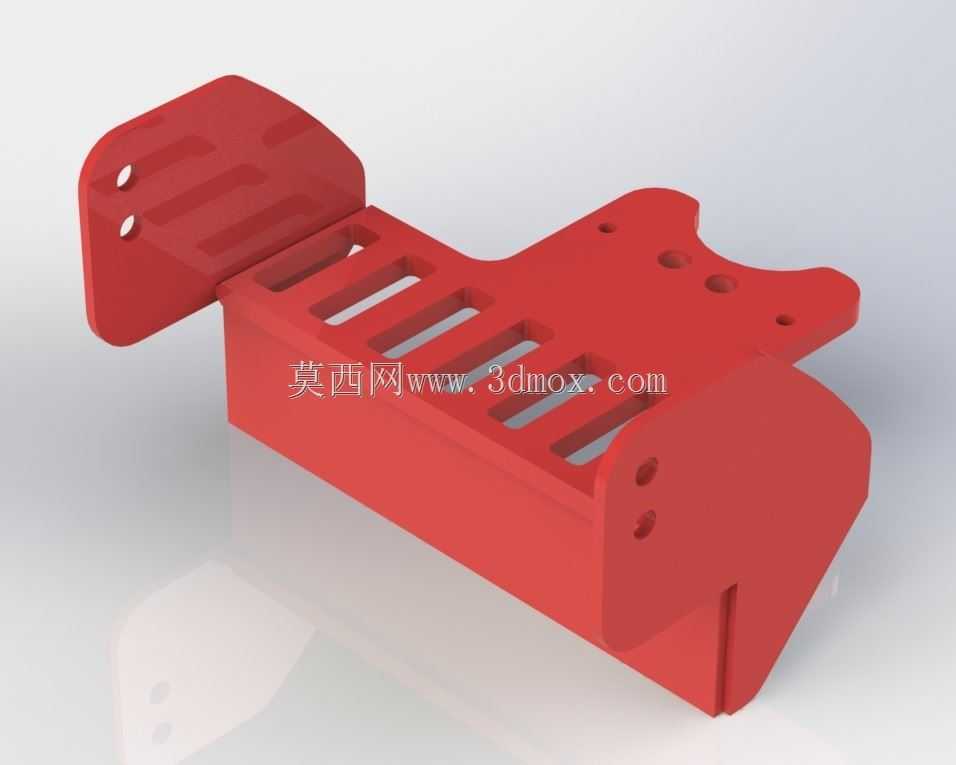

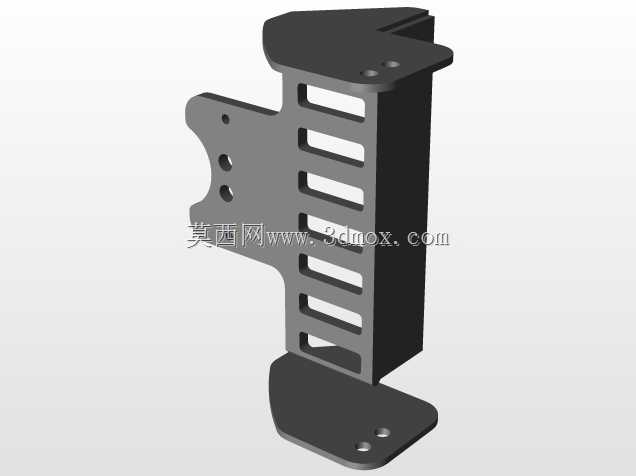

该配重支架主要应用于农用拖拉机的前部小工具箱安装区域，属于拖拉机整机配重系统的补充承重构件，用于解决拖拉机在挂载后置农机具时出现的前后轴荷分配不均问题，避免作业过程中因前部载荷不足出现导向轮抓地力下降、转向发飘、爬坡翘头等安全隐患。从实际安装边界来看，该支架采用贴附式安装逻辑，整体贴合小工具箱下部的车架预留安装位，两侧弯折的安装耳板上预留了对应规格的螺栓过孔，无需对原有车架结构进行打孔改装，可直接通过标准紧固件完成固定，安装后不会与工具箱开合结构、前部覆盖件产生运动干涉。单组支架的基础承重范围覆盖16至100磅的配重块挂载需求，当采用左右对称双支架组合安装时，整体可额外承载100磅的配重载荷，用户可根据实际挂载农具的重量、作业地形的坡度情况灵活调整配重块的加装数量，适配旋耕机、播种机、小型开沟机等多种后置农机具的轴荷匹配需求。结构设计上，支架主体采用一体化弯折成型工艺，主体承托面开设多组长条形镂空槽，一方面可以减少支架自身的无效重量，降低材料消耗，另一方面能够在雨天作业时快速排出积存的泥水，避免配重块与支架接触面长期积水出现锈蚀，同时镂空结构也为配重块的捆绑固定提供了穿绳点位，方便用户用绑带快速固定配重块，防止作业颠簸过程中配重块移位脱落。两侧的立板采用外翻弯折结构，既能够对放置在承托面上的配重块起到侧向限位作用，避免车辆转向时配重块侧滑，也提升了支架整体的抗扭刚度，避免长期承重后出现支架变形、安装孔位错位的问题。从建模细节来看，所有安装孔位的位置度公差均按照实际装配要求预留了合理的装配间隙，弯折处的圆角处理符合钣金加工的工艺要求，不存在无法落地生产的尖锐直角结构，承托面的加强筋结构与弯折边形成了完整的受力传导路径，可将配重块的垂直载荷均匀分散到各个安装固定点，避免局部应力集中导致的支架断裂问题，适配多数中小马力段拖拉机的前部配重加装需求。
