户外立式高架储水支撑塔架结构设计

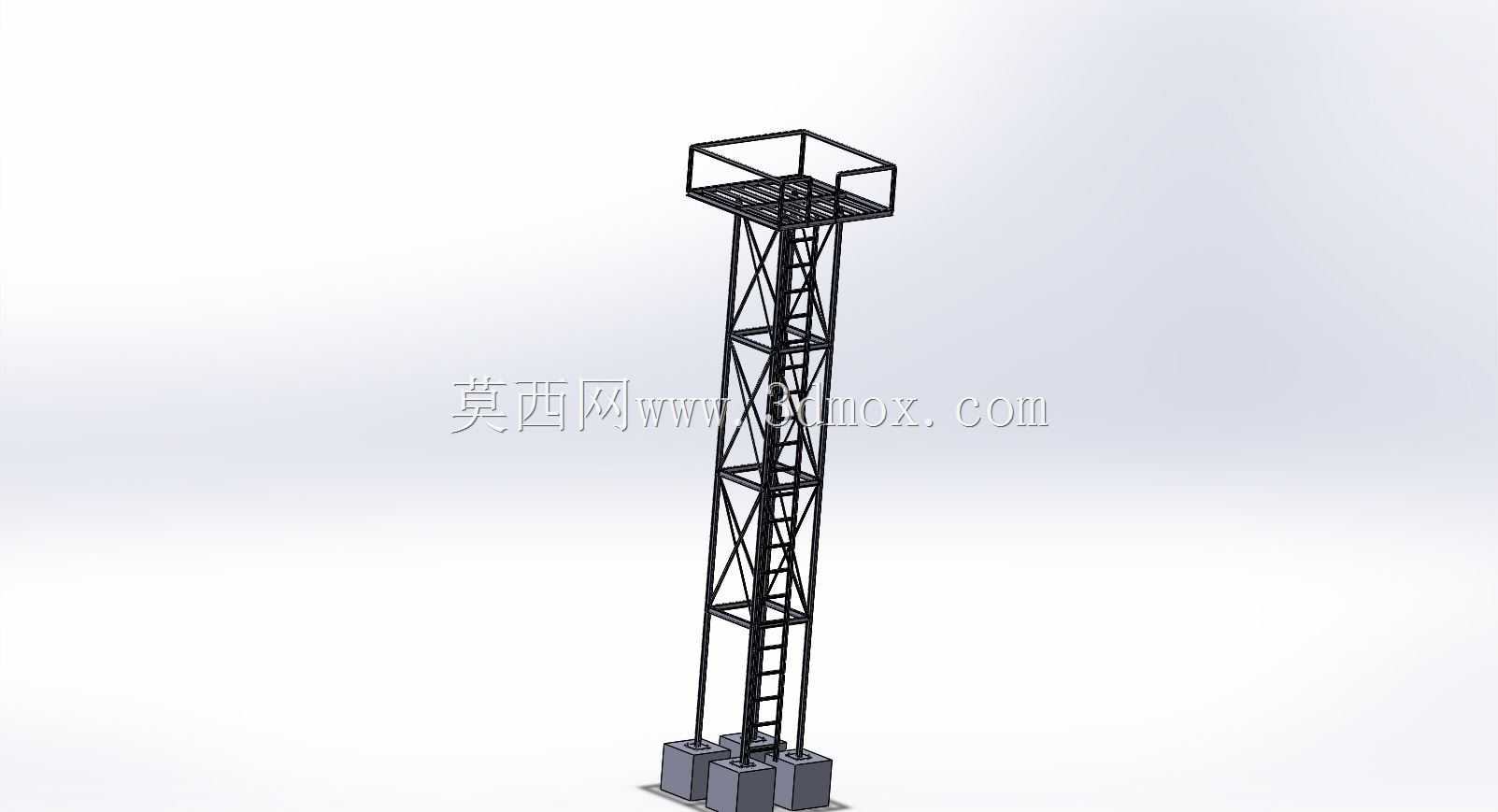

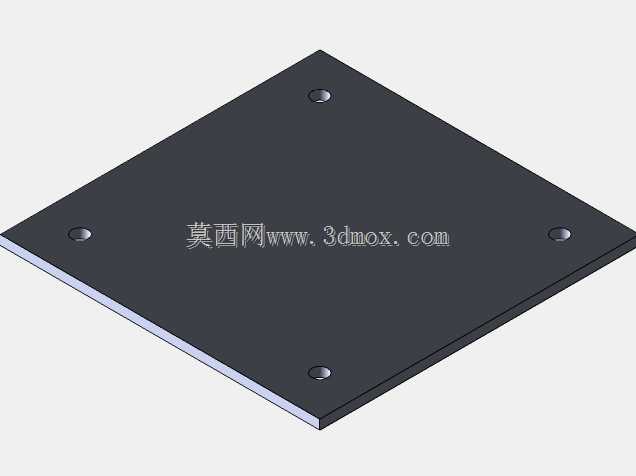

这类高架储水支撑结构，多应用在无集中供水管网覆盖的野外作业区、山地村落、临时施工营地或是小型工矿点位，核心作用是依托架体高度形成自然水压，无需额外配置增压泵组就能完成覆盖范围内的重力供水，相比地面储水设施省去了持续的增压设备运维成本，在供电不稳定的偏远区域实用性极强。从结构设计逻辑来看，整个塔架采用桁架式格构布局，主肢采用等边角钢拼接，腹杆按三角形受力体系排布，能在最大化降低整体用钢量的前提下，兼顾风载、储水满载后的竖向载荷以及极端天气下的抗倾覆性能，架体中部集成了直爬梯与护笼结构，顶部预留了与储水箱体匹配的安装操作平台，平台四周设置1.2米高的防护栏杆与踢脚板，满足后期运维人员的检修操作安全要求。设计过程中优先采用焊接件拼接思路，所有杆件连接节点均做贴角焊缝处理，避免过多螺栓连接带来的后期松动隐患，同时标准化的杆件规格能大幅降低现场拼装的难度，无需复杂的专用工装就能完成整体组立。安装边界方面，塔架底部设计了四个独立的混凝土预埋支座，支座锚栓位置与塔架底脚法兰孔位完全匹配，安装前需要确认预埋基础的水平度误差不超过千分之二，避免架体组立后出现倾斜应力集中；架体整体高度可根据供水覆盖范围的水压需求调整，常规15米架高就能满足半径200米范围内的三层以下建筑供水压力要求，顶部平台的安装尺寸预留了适配不同容积储水箱的调节余量，无需改动主架体结构就能匹配5-20立方的常用储水罐体。需要注意的是，这类架体在选型时要结合当地的常年最大风速、冬季覆冰厚度调整杆件壁厚，在沿海高盐雾区域还要额外做杆件的热镀锌防腐处理，爬梯的踏棍间距统一设置为300毫米，符合高空作业通道的安全规范，顶部平台的格栅板采用防滑镀锌材质，避免运维人员雨天作业时滑倒，架体每间隔6米设置一道连墙拉结点位，若架体高度超过20米还需额外设置缆风绳辅助固定，进一步提升整体结构稳定性。
