6英寸不锈钢侧进侧出液体过滤罐体结构

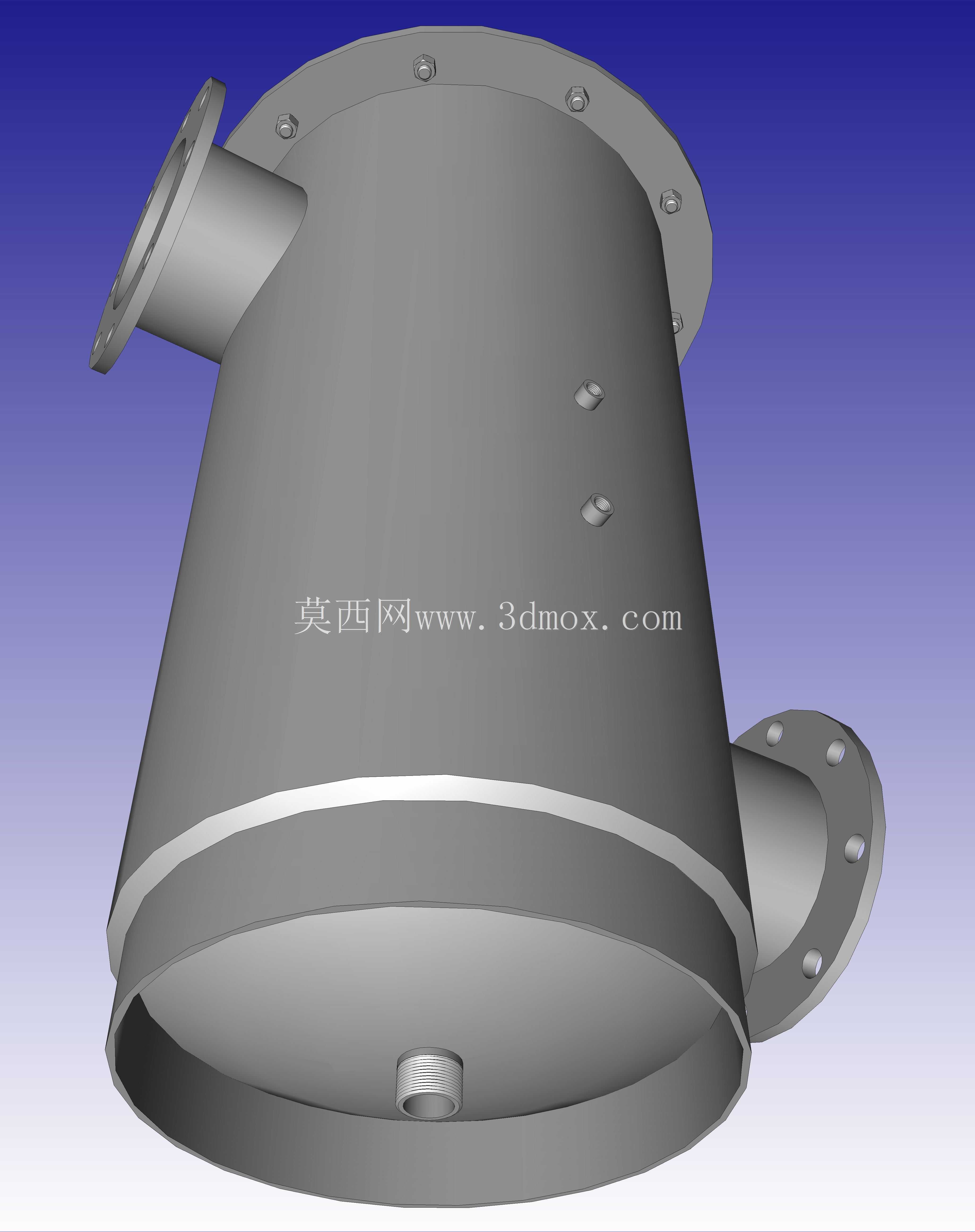

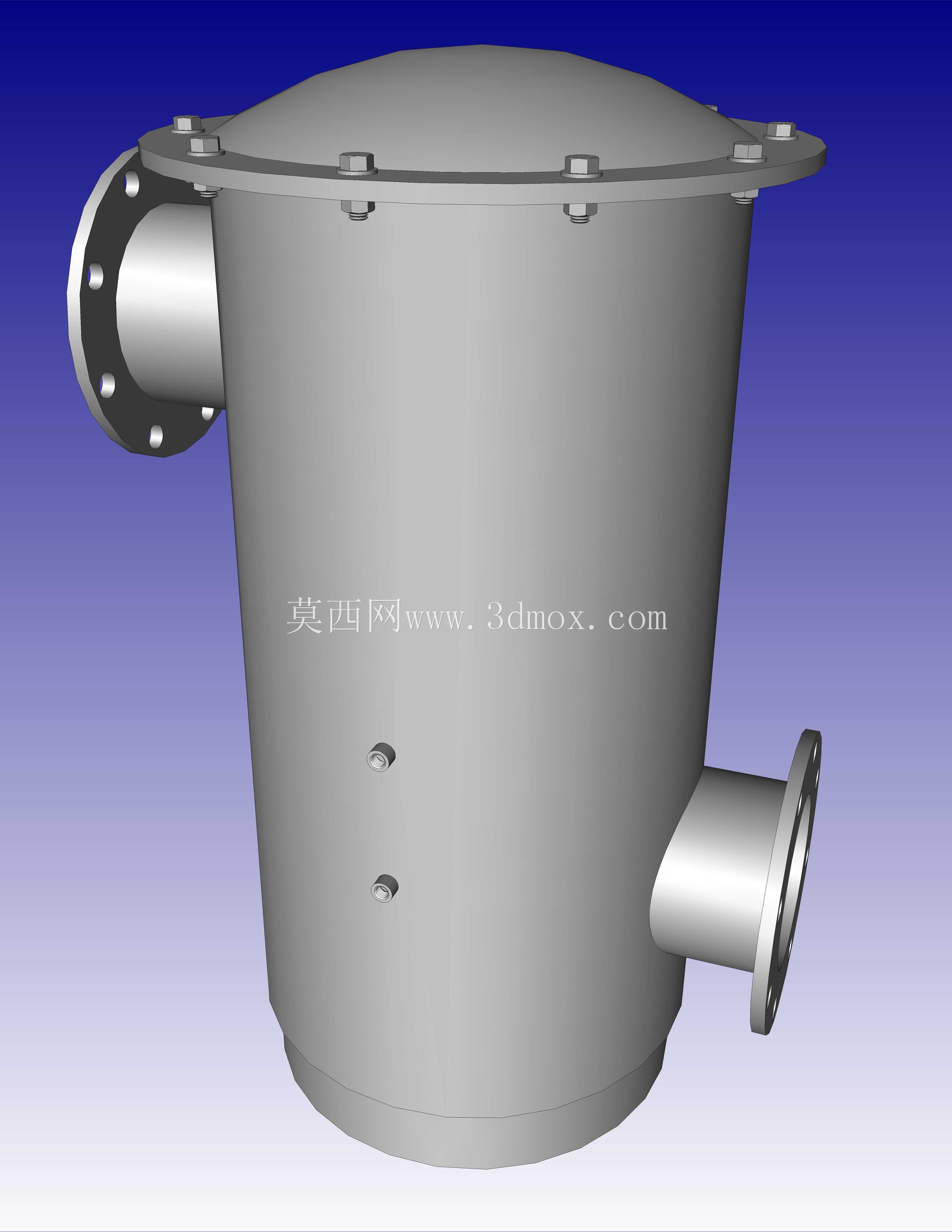

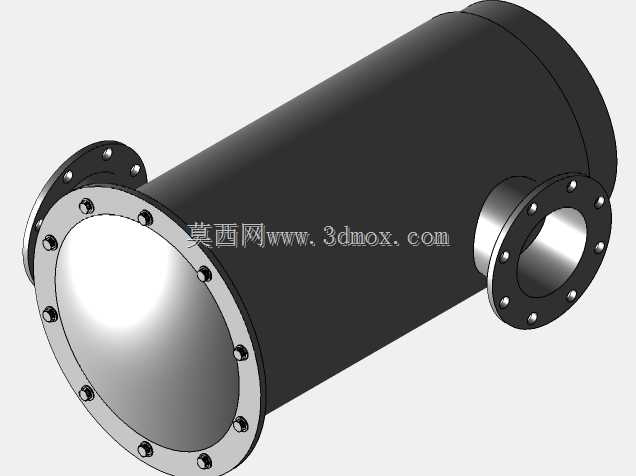

该过滤罐体主要应用于流体输送管路上的杂质截留场景，常见于给排水管网、工业循环水系统、轻化工料液输送、小型制程流体预处理等工况，安装在泵阀入口或关键设备前端管路中，避免管路中的焊渣、锈蚀颗粒、硬质杂质进入下游精密设备，造成阀芯卡涩、泵体叶轮磨损、换热面堵塞等问题。整体采用立式圆柱罐体结构，公称通径为6英寸，进出水口采用侧接法兰结构，两个法兰接口分别布置在筒体上部侧方与下部侧方，法兰端面预留标准螺栓孔位，可直接与同通径的管路法兰对接，安装时无需额外加装变径接头，对接后法兰密封面可适配常规非金属垫片完成静密封，满足常规低压流体输送的密封要求。筒体上下端采用标准椭圆封头结构，上端封头通过周圈均布的螺栓与筒体法兰连接，该结构为快开式检修结构，当设备运行一段时间截留杂质达到压差值后，可拆除周圈连接螺栓，打开上端封头取出内部过滤元件完成反吹或更换，无需整体切割管路，大幅降低现场运维的工作量。筒体侧壁预留的小型螺纹接口可用于安装压差检测表、排气阀或者排污阀，现场安装时可根据实际管路需求选配对应配件，无需二次在筒体上开孔焊接，避免现场加工破坏筒体防腐层。建模过程中严格遵循压力容器筒体的常规壁厚设计逻辑，筒体壁厚满足低压工况下的刚度要求，避免承压后出现筒体变形，法兰螺栓孔的位置度严格按照对应压力等级的法兰标准设定，保证现场安装时可与标准管路法兰顺利对接，不会出现孔位错位无法穿装螺栓的问题。模型仅构建外部壳体结构，未包含内部滤篮、滤芯、密封件等内部零部件，结构设计人员可在该外部壳体模型基础上，根据实际过滤精度、流量需求补充内部过滤元件的结构设计，也可直接将该外壳模型用于管路布局的干涉检查，提前核对罐体安装所需的竖向空间、侧向法兰对接的操作空间，避免现场安装时出现与周边管线、支架碰撞的问题。罐体底部封头最低点预留的排污接口，可在设备停机维护时排出罐体内部积存的残液与截留杂质，无需倾斜罐体即可完成排污操作，适配现场固定安装的运维需求。
