老式手摇台钳工业装夹工具结构

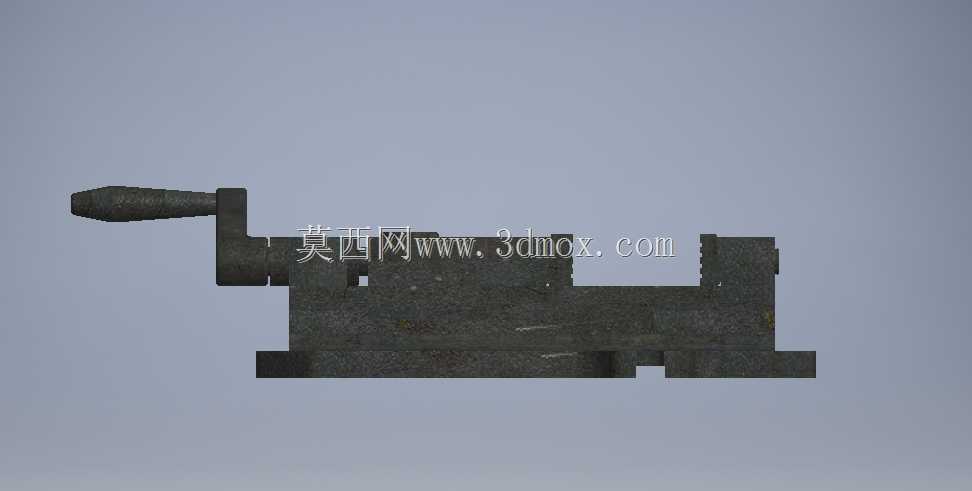

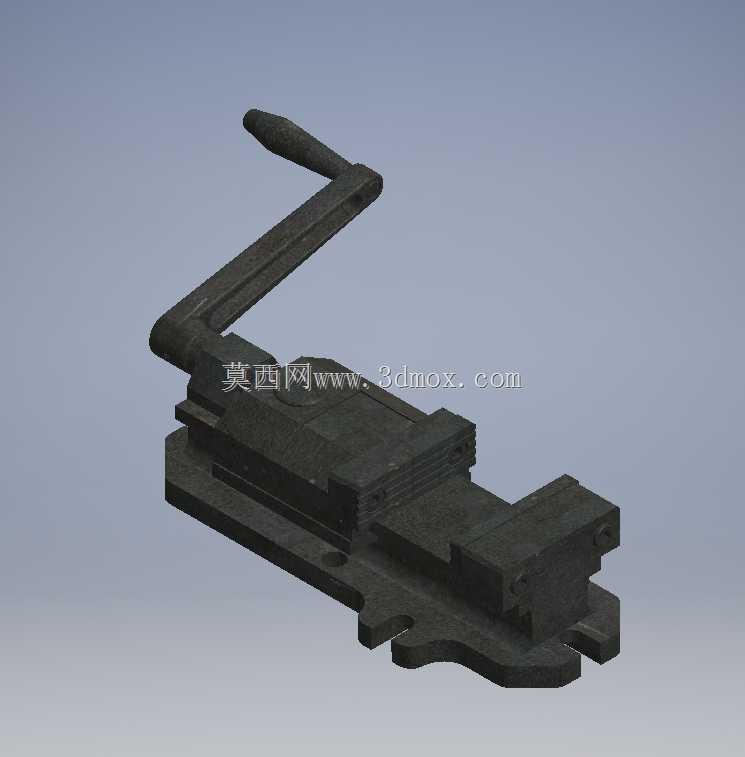

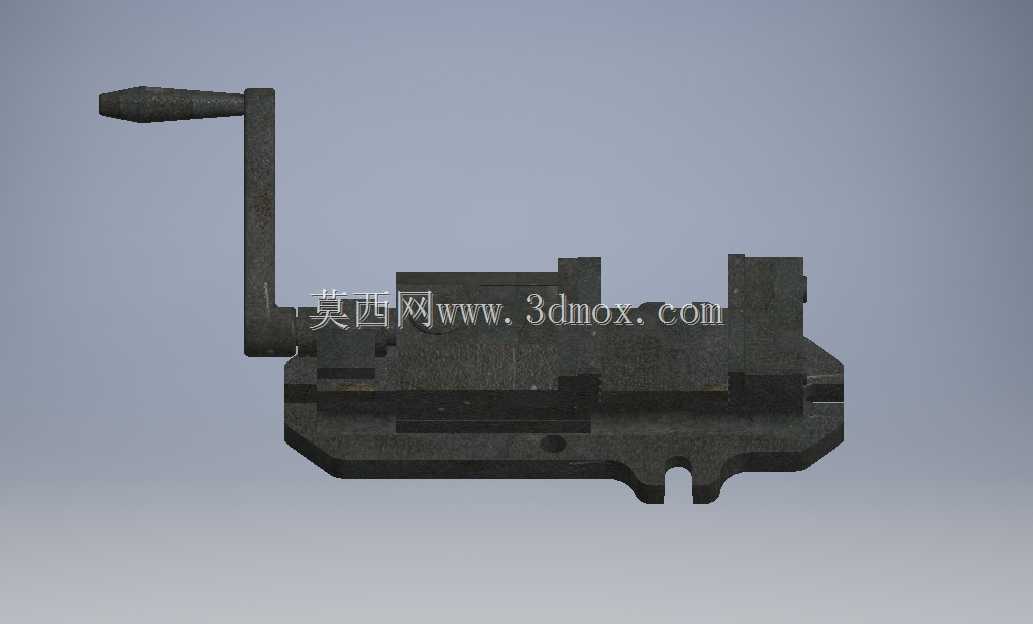

这款手摇式台钳是早期机加工、钳工工位上的核心装夹部件，在没有液压、气动装夹设备的年代，这类纯机械结构的台钳承担了绝大多数工件的固定作业，不管是小型零件的锉削、划线、钻孔，还是小批量零件的修配、打磨，都能靠它提供稳定的夹持力。从结构设计来看，整体采用铸铁一体铸造的钳体底座，底部预留的两个缺口是安装固定位，可直接通过螺栓锁紧在钳工工作台的台面上，安装时需要保证钳口方向与作业人员操作位垂直，预留出足够的摇把转动空间，避免操作时摇把磕碰台边或者周边工具。钳身的滑动导轨采用燕尾槽结构，配合丝杠传动实现活动钳身的往复移动，这种导轨结构的优势是导向精度高、抗侧向载荷能力强，即便夹持不规则工件产生偏载，也不会出现钳身卡滞或者偏移的问题。摇把采用弯折式长杆设计，转动时力臂更长，操作人员不需要施加太大的握力就能获得足够的夹紧力，摇把末端的握持段做了滚花或者加粗处理，长时间转动也不会打滑。钳口部分预留了可更换钳口板的安装位，日常使用中如果钳口齿形磨损，只需要松开固定螺丝更换钳口板即可，不需要整体更换钳体，大幅降低了维护成本。在实际车间应用场景里，这类台钳除了常规的钳工工位使用，还会被安装在机床的辅助工作台上，用于临时固定待加工的小型工件，或者用于夹具装配时的零件定位。设计时需要重点考虑丝杠的传动间隙，长期使用后丝杠螺母会产生磨损，需要预留间隙调整结构，保证夹持时活动钳身不会出现窜动，同时钳体的铸造壁厚要满足强度要求，在最大夹持力下不会出现钳身变形或者断裂的问题。整体外形没有多余的装饰结构，所有轮廓都服务于功能实现，外露的传动部分没有额外的防护壳，方便日常清理铁屑和加注润滑油，这种极简的结构设计也让它的故障率极低，只要定期做好润滑和防锈处理，就能在车间环境下使用数十年。
