小型手轮式吸气截止旋塞阀结构设计

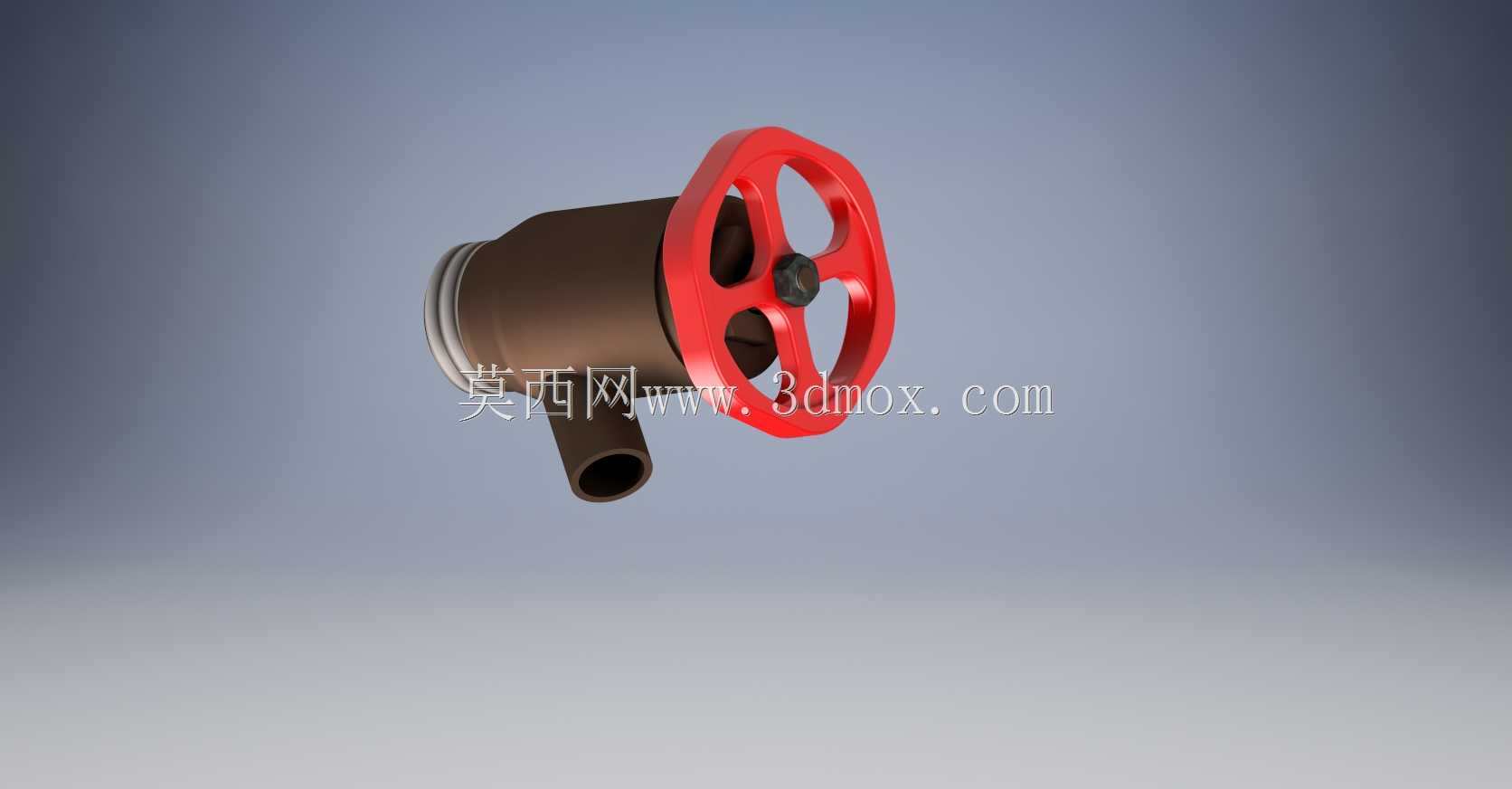

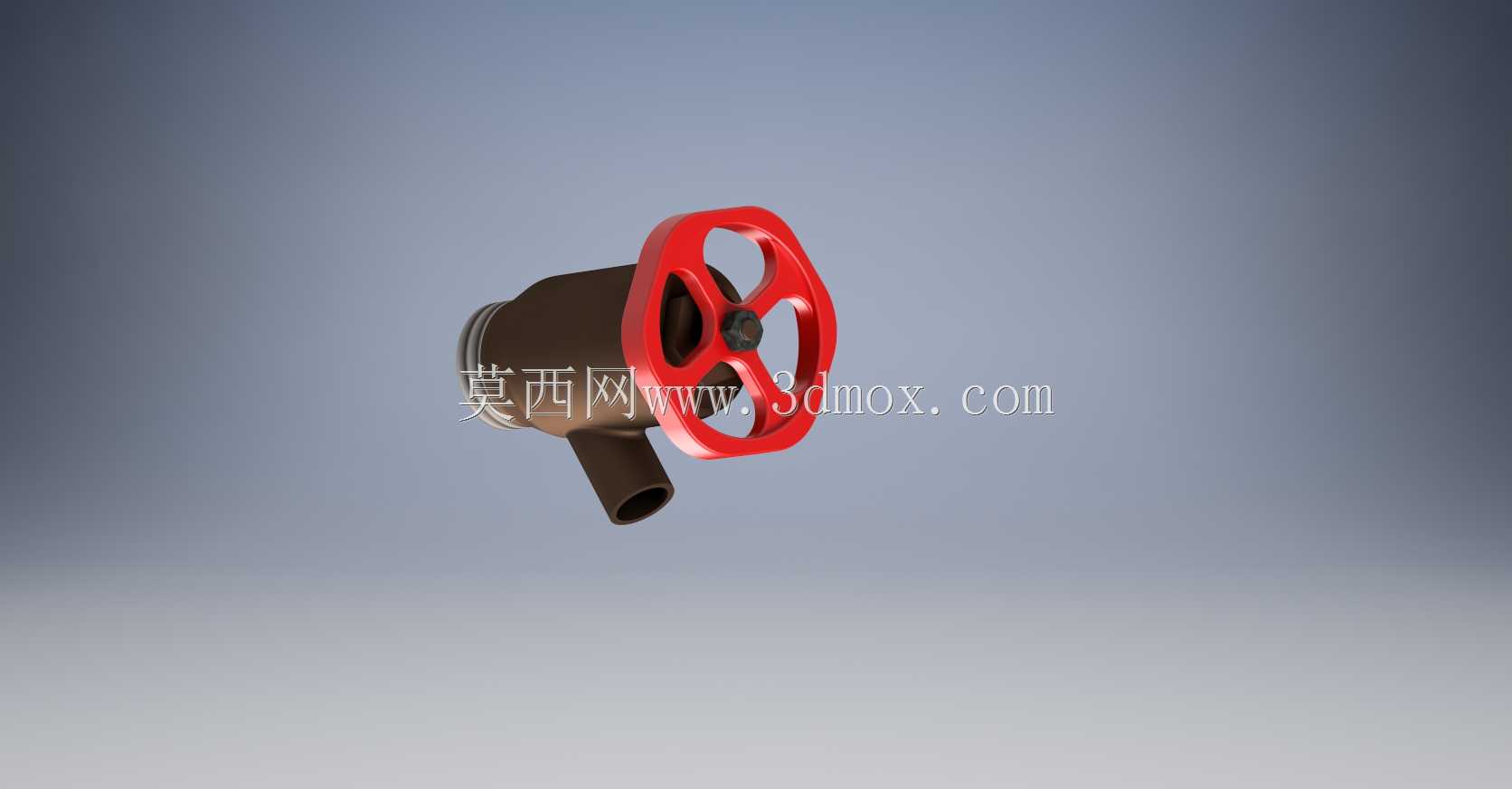

这款小型旋阀主要面向低压吸气工况的流体通断控制场景，常见于小型真空管路、实验台气路、小型气动系统的支路调节环节，区别于大口径工业管线阀，它的结构更紧凑，适配小流量气路的通断操作需求。从功能特性来看，它采用旋塞式截流结构，通过顶部手轮带动内部塞体旋转实现气路的导通与切断，手轮采用轮辐式镂空结构，操作时手指可卡入轮辐间隙施加扭矩，无需额外辅助工具即可完成开关动作，手轮中心设置锁紧压盖，可在阀位调整到位后锁定塞体位置，避免管路振动导致阀位偏移引发漏气。设计阶段优先考虑了小空间安装的适配性，阀体采用角式通径布局，主流向接口为外螺纹快接结构，侧部引出支路接口，两个接口的轴线呈垂直分布，可直接适配直角走向的管路布局，减少管路转接弯头的使用，降低气路沿程阻力损失。阀体主体采用一体铸造成型后精加工密封面，塞体与阀体密封面采用锥面配合，加工时严格控制配合面的粗糙度与锥度公差，保证旋转操作顺畅的同时，低压吸气工况下不会出现内漏问题。安装边界方面，主流向接口的公称通径适配常规小口径气动软管，侧部支路接口尺寸与主流向保持一致，手轮旋转的最大外轮廓直径小于阀体长度的1.2倍，安装时手轮操作侧预留的操作空间仅需大于手轮半径50mm即可满足手动操作需求，无需预留过大的检修操作空间。在实际选型应用中，这类阀件多用于真空吸盘支路、实验室气体采样管路、小型负压吸引设备的气路控制，相比球阀它的流道更平直，吸气工况下的气流扰动更小，不会因阀件内部流道突变产生额外的气流噪音；相比闸阀它的开关行程更短，手轮仅需旋转90度即可完成全开到全关的动作，操作响应更快。结构设计上没有设置额外的密封填料压盖，依靠塞体与阀体的精密配合实现密封，减少了易损密封件的数量，日常维护仅需定期清洁塞体配合面即可，长期使用的维护成本更低。阀体的进出口端面都做了倒角处理，安装时对接管路不会刮伤密封垫圈，侧部接口的根部做了加强筋过渡，避免管路安装时施加的侧向力矩导致接口根部断裂。手轮采用高强度工程塑料材质，与阀杆的连接采用扁方定位，传递扭矩时不会出现打滑问题，同时塑料材质的手轮在低温工况下操作不会出现冻粘粘手的问题，适配不同环境温度下的操作需求。
